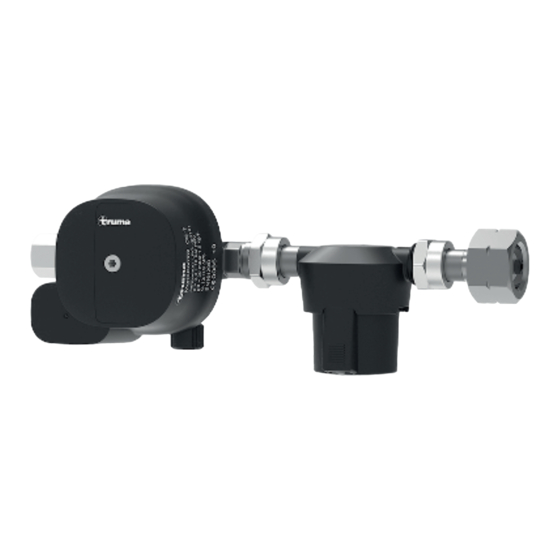

Truma MonoControl CS T Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für MonoControl CS T:
- Einbauanweisung (40 Seiten) ,
- Gebrauchsanleitung (76 Seiten)
Verwandte Anleitungen für Truma MonoControl CS T
Inhaltszusammenfassung für Truma MonoControl CS T

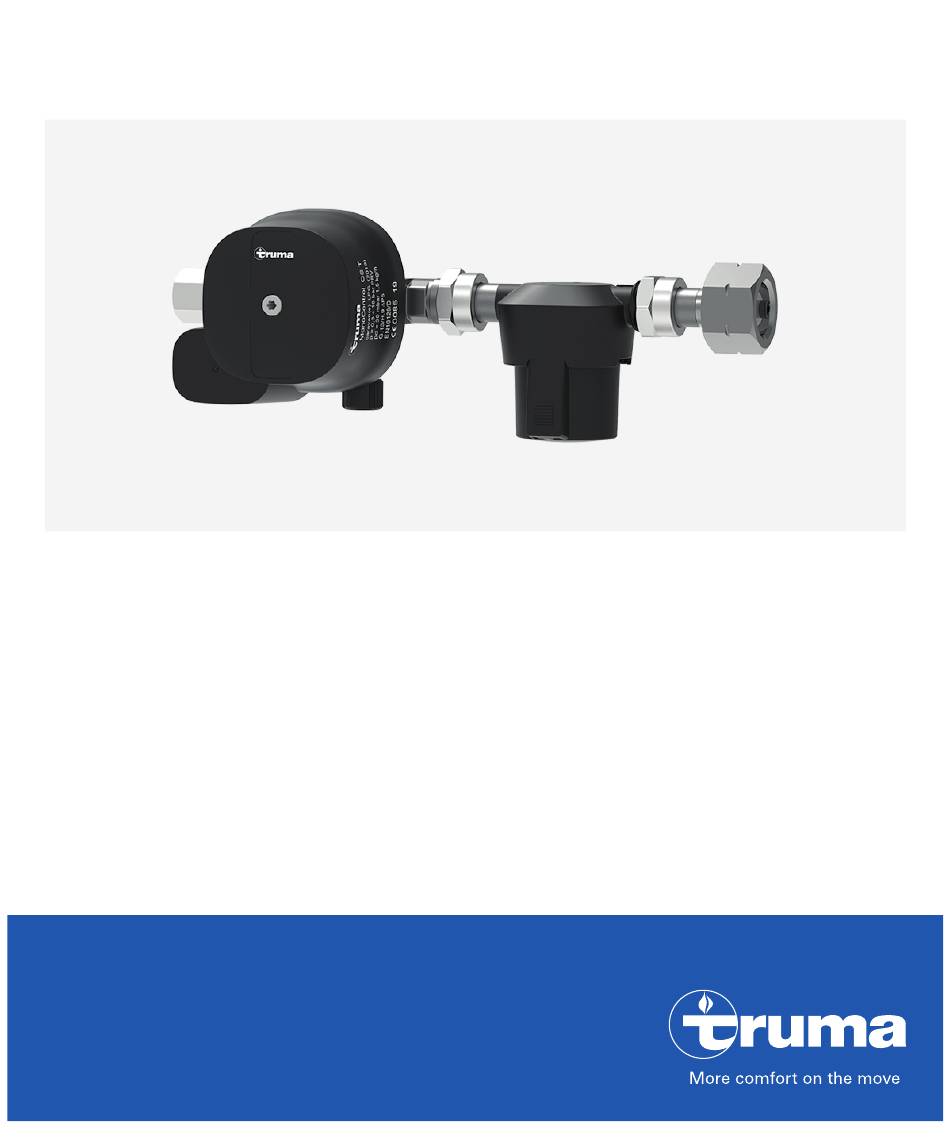

- Seite 1 MonoControl CS T Gebrauchsanleitung Seite Operating instructions Page Mode d’emploi Page CS, DA, ES, ET, FI, HR, HU, IT, NL, NO, PL, PT, SK, SL, SV, TR Page...
-
Seite 2: Inhaltsverzeichnis
MonoControl CS_T Inhaltsverzeichnis Zu dieser Anleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Dokumentennummer � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�2 Gültigkeit �... -
Seite 3: Zu Dieser Anleitung
Nur fachkundige und geschulte Personen (Fachkräfte) dürfen unter Beachtung der Einbau- und Gebrauchs- anleitung und der aktuellen, anerkannten Regeln der Technik das Truma Produkt einbauen, reparieren und die Funktionsprüfung durchführen� Fachkräfte sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlägigen Normen... -
Seite 4: Symbole Und Darstellungsmittel
Zu dieser Anleitung MonoControl CS_T Aus Gründen der leichteren Lesbarkeit wird auf eine geschlechts- spezifische Differenzierung verzichtet� Entsprechende Begriffe gelten im Sinne der Gleichbehandlung für alle Geschlechter� Symbole und Darstellungsmittel Symbol Bedeutung Warnung vor Gefahren für Personen Fachkraft Zusätzliche Informationen zum Verständnis oder zum Optimieren von Arbeitsabläufen�... -
Seite 5: Sicherheit
MonoControl CS_T Sicherheit Warnwort Bedeutung Gefahren für Personen� GEFAHR Nichtbeachtung führt zu Tod oder schweren Verletzungen� Gefahren für Personen� WARNUNG Nichtbeachtung kann zu Tod oder schweren Verletzungen führen� Gefahren für Personen� VORSICHT Nichtbeachtung kann zu leichten Verletzun- gen führen� Informationen zur Vermeidung von Sach- HINWEIS schäden Sicherheit... -
Seite 6: Umgang Mit Flüssiggas
Sicherheit MonoControl CS_T Die Gebrauchsanleitung des Gasdruckreglers vorab vollständig lesen� Lokal geltende Gesetze, Richtlinien und Normen zum Gebrauch und Betrieb des Gasdruckreglers beachten� Gewalteinwirkungen auf den Gasdruckregler von außen vermei- den, da dies zu Funktionsstörungen führen kann� Die Bewegung des Resetknopfes nicht durch Gegenstände be- ... -
Seite 7: Sicherer Betrieb
MonoControl CS_T Sicherheit Bei Gasgeruch oder Undichtigkeiten an der Gasanlage: Keine elektrischen Geräte oder andere Zündquellen einschalten� Das Flaschenventil schließen� Die Gasanlage unmittelbar von einer Fachkraft überprüfen bzw� reparieren lassen� Das Flaschenventil in der Zwischenzeit nicht mehr öffnen� ... -
Seite 8: Betrieb Der Gasanlage Während Der Fahrt
Funktion der Gasanlage zu gewähr- leisten� Ein Austausch kann auch früher erforderlich sein, wenn die nationalen Vorschriften dies vorschreiben� Truma übernimmt keine Verantwortung für Fehlfunktion, Schäden, Verletzungen oder Unfälle als Folge eines Betriebs von Gasdruckreglern, automatischen Um- schalteinrichtungen, Hoch- und Niederdruckschläuchen, die älter als... -
Seite 9: Bestimmungsgemäße Verwendung
Erlöschen des Gewähr- leistungsanspruchs sowie zum Ausschluss von Haftungsansprüchen� Der Gasdruckregler MonoControl CS T ist ein Sicherheits-Gasdruck- regler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase� Der Gasdruckregler MonoControl CS T ist ausschließlich für den Ein- bau und Betrieb in Verbindung mit einem fest installierten Flüssiggas-... -
Seite 10: Nicht Bestimmungsgemäße Verwendung
Beachtung nationaler Vorschriften und Regelungen zum Be- • trieb und zu Prüfungen von Gasinstallationen (in Deutschland z�B� das DVGW-Arbeitsblatt G 607), unter Verwendung von Truma Original-Ersatzteilen und Zubehör� • Nicht bestimmungsgemäße Verwendung Anwendungen, die nicht unter bestimmungsgemäßer Verwendung aufgeführt sind, sind unzulässig und daher verboten�... -
Seite 11: Gasdruckregler
MonoControl CS_T Produktbeschreibung Ein Gasfilter reinigt das Gas und schützt die Gasanlage so vor Ver- unreinigungen� Abb� 1 Gasrohr MonoControl CS T Gasfilter Adapter Entnahmeventil Armaturenkasten Gastank Gasdruckregler Der Gasdruckregler MonoControl CS T ist ein Sicherheits-Gasdruck- regler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase�... -
Seite 12: Crashsensor (Cs)
Produktbeschreibung MonoControl CS_T den Überdruck entweichen� Dadurch werden die angeschlossenen Verbrauchsgeräte vor unzulässig hohem Druck geschützt� Nach dem Druckabbau schließt das PRV automatisch� PRV = Pressure Relief Valve = Überdruckventil Crashsensor (CS) Der Gasdruckregler verfügt über eine integrierte Sicherheits-Absperr- einrichtung (Crashsensor) gemäß UN-ECE-Regelung 122� Der ein- gebaute Crashsensor stoppt die Gaszufuhr sofort, wenn es zu einem Unfall kommt�... -
Seite 13: Gasfilter
Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können den Gasdruckregler beschädigen, seine Lebens- dauer verkürzen und sogar zu einem Leck führen� Um dieses Risiko zu minimieren, empfiehlt Truma die Verwendung des Gasfilters (siehe www�truma�com)� Beim MonoControl CS T Set ist der Gasfilter schon im Set enthalten�... -
Seite 14: Bedienung
Bedienung MonoControl CS_T Bedienung Inbetriebnahme Gegebenenfalls Gasfernschalter öffnen� Gasflasche anschließen und den einwandfreien Zustand des Schlauchanschlusses sicherstellen� Flaschenventil öffnen� Gegebenenfalls Schlauchbruchsicherung am Hochdruck- Schlauch 5 Sekunden lang kräftig drücken� Gegebenenfalls Resetknopf zurücksetzen� Die Anlage ist jetzt betriebsbereit� Die Gasgeräte können verwendet werden�... -
Seite 15: Hochdruckbereich
MonoControl CS_T Bedienung Hochdruckbereich Die Dichtigkeitsprüfung des Hochdruckbereichs kann vom Benutzer durchgeführt werden� Niederdruckbereich WARNUNG Brand- oder Explosionsgefahr Bei nicht fachgerechter Durchführung der Dichtigkeitsprü- fung des Niederdruckbereichs können Leckagen unentdeckt bleiben� Überprüfung der Gasanlage nur durch eine Fachkraft� Nur für Fachkräfte Prüfbedingungen: maximaler Prüfdruck 150 mbar... -
Seite 16: Wartung
Der Gasdruckregler ist wartungsfrei� Abdeckungen am Gasdruckregler unter keinen Umständen ent- fernen� Im Fehlerfall an den Truma Service wenden� Der Benutzer muss die Prüfung der Gasanlage entsprechend den jeweiligen nationalen Vorschriften (z�B� in Deutschland alle 2 Jahre) durch einen Flüssiggas-Sachkundigen veranlassen� Die Prüfung ist auf der entsprechenden Prüfbescheinigung (G 607) zu bestätigen�... -
Seite 17: Fehlerbehebung
MonoControl CS_T Fehlerbehebung Fehlerbehebung Nachfolgend sind Maßnahmen zur Behebung von Störungen aufge- führt� Sollten die Maßnahmen nicht zum Erfolg führen, Truma Service kontaktieren� Bei Problemen mit der Gasversorgung sind folgende Punkte zu über- prüfen: Füllstand der Gasflasche prüfen� Kontrollieren, ob das Flaschenventil aufgedreht ist�... -
Seite 18: Technische Daten
Technische Daten MonoControl CS_T Technische Daten (Ermittelt nach EN 16129:2013 bzw� Truma Prüfbedingungen) Größe Wert Gasart Flüssiggas (Propan / Butan) Eingangsdruck 0,7 – 16 bar Ausgangsdruck 30 mbar Reglerleistung 1,5 kg/h Reglereingang Außengewinde M20 x 1,5 (G�13) Anzugsmoment Überwurf- 3 – 5 Nm mutter M20 x 1,5 Schneidringverschraubung 8 mm Reglerausgang oder 10 mm (H�9) -
Seite 19: Abmessungen
MonoControl CS_T Technische Daten Abmessungen W21.8 x 1/4 LH x 1.5 Abb� 7 50020-00976 ∙ 00 ∙ 08/2022... -
Seite 20: Garantie
Gasfluss in Pfeilrichtung� Garantie Hersteller-Garantieerklärung (Europäische Union) Umfang der Herstellergarantie Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt� Diese Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Vereinigtes Königreich, Island, Norwegen, Schweiz und Türkei�... - Seite 21 Garantie des Herstellers unberührt� In einzelnen Ländern kann es Garantien geben, die durch die jeweiligen Fachhändler (Ver- tragshändler, Truma Partner) ausgesprochen werden� Diese kann der Verbraucher direkt über seinen Fachhändler, bei dem er das Gerät ge- kauft hat, abwickeln� Es gelten die Garantiebedingungen des Landes, in dem der Ersterwerb des Gerätes durch den Verbraucher erfolgt ist�...
- Seite 22 Fall einer vernetzten Steuerung des Geräts, wenn die Steuergeräte und Software nicht von Truma freigegeben wurden oder wenn das Truma Steuergerät (z�B� Truma CP plus, Truma iNetBox) nicht ausschließlich für die Steuerung von Truma Geräten oder von Truma freigegebenen Geräten verwendet wird, infolge von Schäden durch Fremdstoffe (z�B�...
- Seite 23 Dritte� Geltendmachung der Garantie Die Garantie ist bei einem autorisierten Servicepartner oder beim Truma Servicezentrum geltend zu machen� Alle Adressen und Telefon- nummern finden Sie unter www�truma�com im Bereich „Service“� Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co� KG Truma Servicezentrum Wernher-von-Braun-Straße 12...
- Seite 70 Typ (type): MonoControl, DuoControl, Gasfilter Ausführungen MonoControl (PRV), MonoControl CS (PRV), (versions): MonoControl CS T (PRV), MonoControl (S2SR), MonoControl CS (S2SR), DuoControl (PRV), DuoControl CS horizontal (PRV), DuoControl CS vertical (PRV), Gasfilter Hersteller (Manufacturer): Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Hersteller: (This declaration of conformity is issued...
- Seite 71 EG-Baumusterprüfung nach Verordnung (intervention): 2016/426/EU (EC type examination acc� to Regulation 2016/426/EU) Bescheinigung CE-0085CT0438 (certificate): Unterzeichnet für und im Namen von (signed for and on behalf of): Truma Gerätetechnik GmbH & Co� KG Alexander Wottrich Geschäftsführer (CEO / Managing Director) Putzbrunn, 04�11�2019...
- Seite 73 Notified Body Number 0086 Intervention: UK type examination acc� to Regulation 2016/426 Type Examination UKCA 740586 Certificate: Surveillance Certi- UKCA 742109 ficate: Signed for and on behalf of: Truma Gerätetechnik GmbH & Co� KG Lars Ludwig Managing Director Technical Putzbrunn, 27�04�2021...
- Seite 76 In order to avoid delays, please have the unit model and serial number ready (see type plate)� Veuillez vous adresser au centre de SAV Truma ou à un de nos Service Partner agréés en cas de dysfonctionnements (voir www�truma�com)� Pour un traitement rapide de votre demande, veuillez tenir prêts le type d’appareil et le numéro de série (voir...
