Montaggio del regolatore di pressione del gas,
del filtro gas e dell'adattatore
Montare il regolatore di pressione del gas in modo che la tar-
ga dati sia leggibile e il pulsante di reset giallo (ripristino del
crash sensor) sia riconoscibile e facilmente accessibile.
1

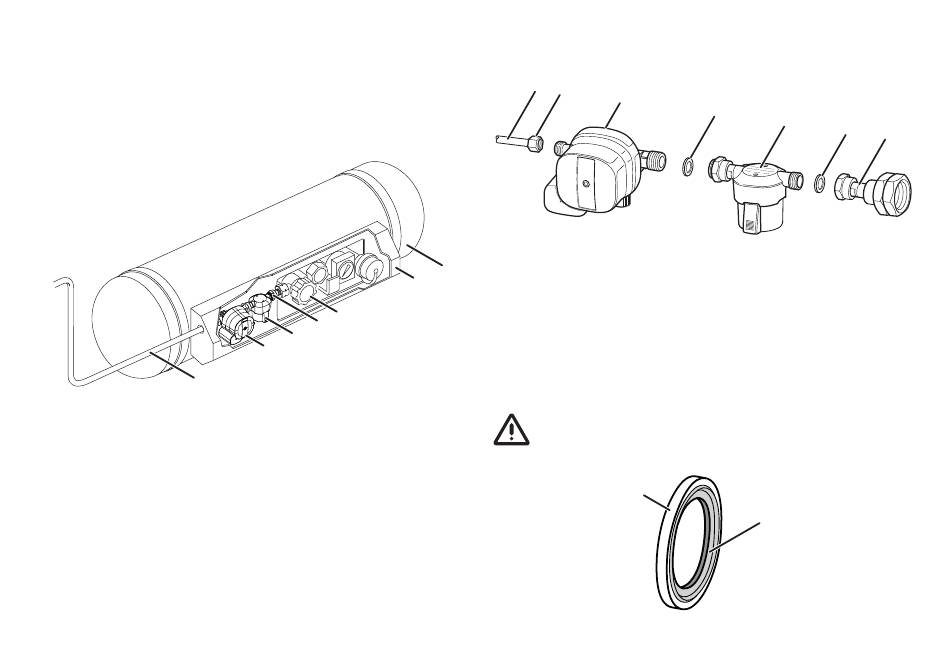

Figura 2 – esempio di installazione
1 tubo del gas
2 MonoControl CS T
3 filtro gas
4 adattatore
5 valvola di prelievo
6 scatola di protezione valvolame
7 serbatoio del gas
6
5
4
3
2
Utilizzare esclusivamente un utensile adatto. Non utilizzare
pinze per tubi!
1
2
3
Figura 3
7
1 tubo del gas 30 mbar 10 mm
2 raccordo a ogiva
3 MonoControl CS T
4 anello di tenuta
5 filtro gas
6 anello di tenuta
7 adattatore
Utilizzare esclusivamente gli anelli di tenuta forniti.
Sono costituiti da un anello esterno metallico
(figura 4 - 1) e uno interno in gomma (figura 4 - 2).
Figura 4
4
5
1
2
6
7
