Monter le détendeur à gaz, le filtre à gaz et
l'adaptateur
Monter le détendeur à gaz de telle sorte que la plaque si-
gnalétique soit lisible et le bouton de réinitialisation jaune
(réinitialisation du capteur de choc) reconnaissable et bien
accessible.
1

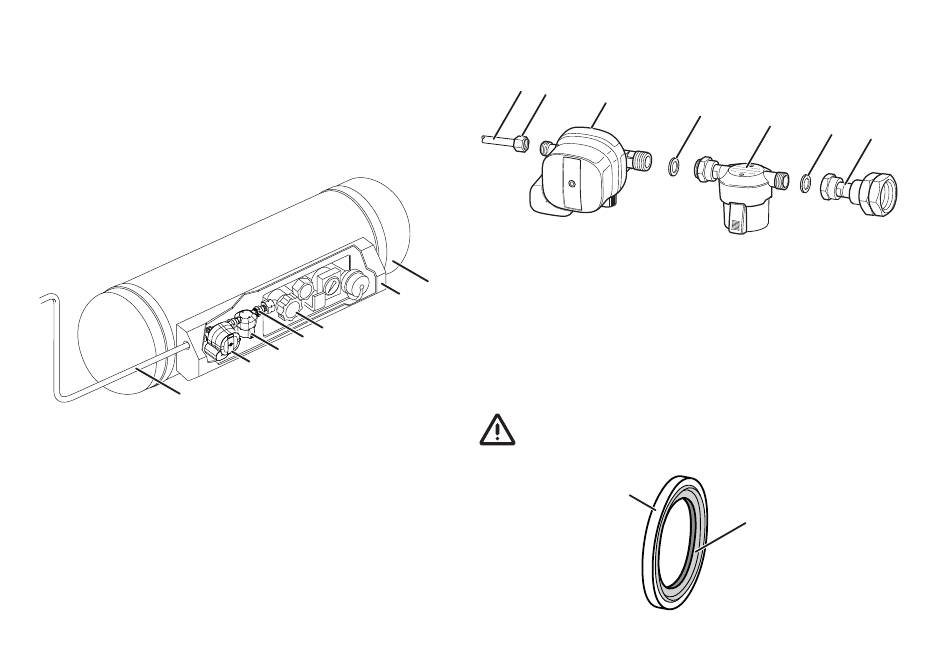

Figure 2 – exemple de montage
1 Tube de gaz
2 MonoControl CS T
3 Filtre à gaz
4 Adaptateur
5 Soupape de prélèvement
6 Boîtier à robinets
7 Réservoir à gaz
24 FR
6
5
4
3
2
Utiliser seulement des outils appropriés. Ne pas utiliser de
serre-tubes.
1
2
3
Figure 3
1 Tube de gaz 30 mbar 10 mm
7
2 Raccord à olive
3 MonoControl CS T
4 Joint d'étanchéité
5 Filtre à gaz
6 Joint d'étanchéité
7 Adaptateur
Utiliser seulement les joints d'étanchéité fournis. Ceux-
ci ont un anneau extérieur en métal (figure 4 - 1) et un
cœur en caoutchouc (figure 4 - 2).
Figure 4
4
5
1
2
6
7
