6.5.

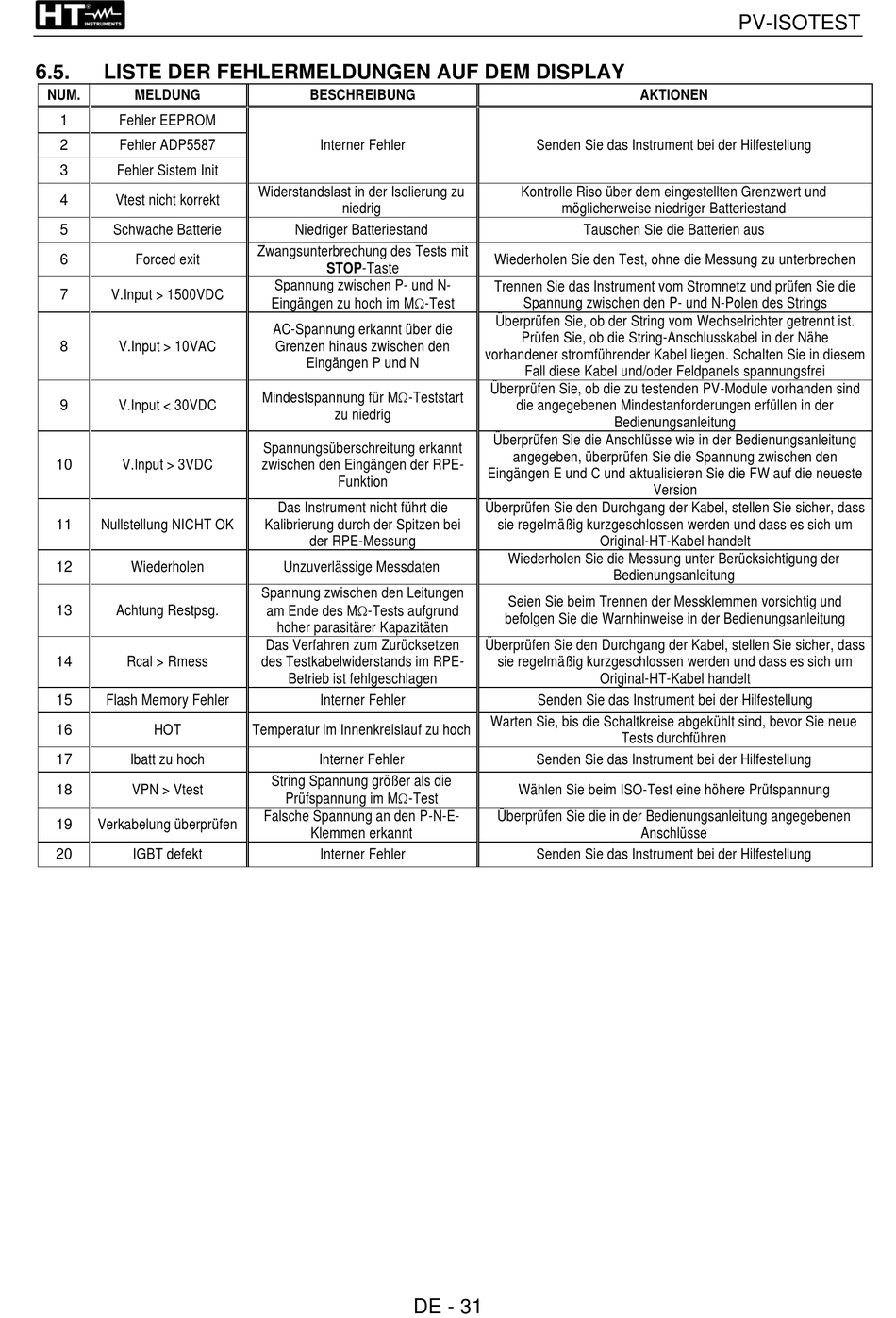

LISTE DER FEHLERMELDUNGEN AUF DEM DISPLAY
NUM.
MELDUNG
1
Fehler EEPROM
2
Fehler ADP5587
3
Fehler Sistem Init
4
Vtest nicht korrekt
5
Schwache Batterie
6
Forced exit
7
V.Input > 1500VDC
8
V.Input > 10VAC
9
V.Input < 30VDC
10
V.Input > 3VDC
11
Nullstellung NICHT OK
12
Wiederholen
13
Achtung Restpsg.
14
Rcal > Rmess
15
Flash Memory Fehler
16
HOT
17
Ibatt zu hoch
18
VPN > Vtest
19
Verkabelung überprüfen
20
IGBT defekt
BESCHREIBUNG
Interner Fehler
Widerstandslast in der Isolierung zu
niedrig
Niedriger Batteriestand
Zwangsunterbrechung des Tests mit
STOP-Taste
Spannung zwischen P- und N-
Eingängen zu hoch im M-Test
AC-Spannung erkannt über die
Grenzen hinaus zwischen den
Eingängen P und N
Mindestspannung für M-Teststart
zu niedrig
Spannungsüberschreitung erkannt
zwischen den Eingängen der RPE-
Funktion
Das Instrument nicht führt die
Kalibrierung durch der Spitzen bei
der RPE-Messung
Unzuverlässige Messdaten
Spannung zwischen den Leitungen
am Ende des M-Tests aufgrund
hoher parasitärer Kapazitäten
Das Verfahren zum Zurücksetzen
des Testkabelwiderstands im RPE-
Betrieb ist fehlgeschlagen
Interner Fehler
Temperatur im Innenkreislauf zu hoch
Interner Fehler
String Spannung größer als die
Prüfspannung im M-Test
Falsche Spannung an den P-N-E-
Klemmen erkannt
Interner Fehler
DE - 31
AKTIONEN
Senden Sie das Instrument bei der Hilfestellung
Kontrolle Riso über dem eingestellten Grenzwert und
möglicherweise niedriger Batteriestand
Tauschen Sie die Batterien aus
Wiederholen Sie den Test, ohne die Messung zu unterbrechen
Trennen Sie das Instrument vom Stromnetz und prüfen Sie die
Spannung zwischen den P- und N-Polen des Strings
Überprüfen Sie, ob der String vom Wechselrichter getrennt ist.
Prüfen Sie, ob die String-Anschlusskabel in der Nähe
vorhandener stromführender Kabel liegen. Schalten Sie in diesem
Fall diese Kabel und/oder Feldpanels spannungsfrei
Überprüfen Sie, ob die zu testenden PV-Module vorhanden sind
die angegebenen Mindestanforderungen erfüllen in der
Bedienungsanleitung
Überprüfen Sie die Anschlüsse wie in der Bedienungsanleitung
angegeben, überprüfen Sie die Spannung zwischen den
Eingängen E und C und aktualisieren Sie die FW auf die neueste
Version
Überprüfen Sie den Durchgang der Kabel, stellen Sie sicher, dass
sie regelmäßig kurzgeschlossen werden und dass es sich um
Original-HT-Kabel handelt
Wiederholen Sie die Messung unter Berücksichtigung der
Bedienungsanleitung
Seien Sie beim Trennen der Messklemmen vorsichtig und
befolgen Sie die Warnhinweise in der Bedienungsanleitung
Überprüfen Sie den Durchgang der Kabel, stellen Sie sicher, dass
sie regelmäßig kurzgeschlossen werden und dass es sich um
Original-HT-Kabel handelt
Senden Sie das Instrument bei der Hilfestellung
Warten Sie, bis die Schaltkreise abgekühlt sind, bevor Sie neue
Tests durchführen
Senden Sie das Instrument bei der Hilfestellung
Wählen Sie beim ISO-Test eine höhere Prüfspannung
Überprüfen Sie die in der Bedienungsanleitung angegebenen
Anschlüsse
Senden Sie das Instrument bei der Hilfestellung
PV-ISOTEST
