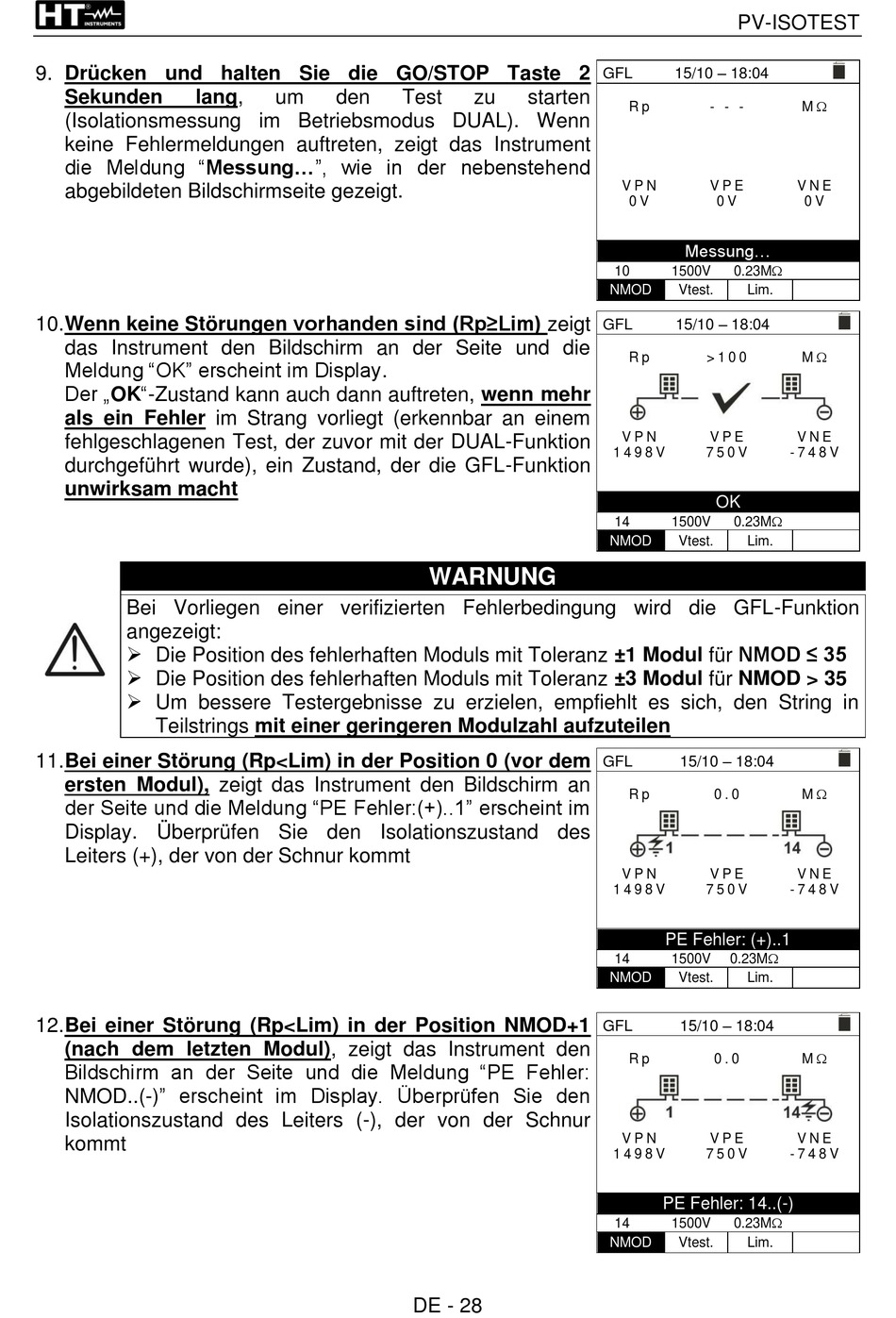

9. Drücken und halten Sie die GO/STOP Taste 2
Sekunden
lang,
(Isolationsmessung im Betriebsmodus DUAL). Wenn
keine Fehlermeldungen auftreten, zeigt das Instrument
die Meldung "Messung...", wie in der nebenstehend
abgebildeten Bildschirmseite gezeigt.
10. Wenn keine Störungen vorhanden sind (Rp≥Lim) zeigt
das Instrument den Bildschirm an der Seite und die
Meldung "OK" erscheint im Display.
Der „OK"-Zustand kann auch dann auftreten, wenn mehr
als ein Fehler im Strang vorliegt (erkennbar an einem
fehlgeschlagenen Test, der zuvor mit der DUAL-Funktion
durchgeführt wurde), ein Zustand, der die GFL-Funktion
unwirksam macht
Bei Vorliegen einer verifizierten Fehlerbedingung wird die GFL-Funktion
angezeigt:
➢ Die Position des fehlerhaften Moduls mit Toleranz ±1 Modul für NMOD ≤ 35
➢ Die Position des fehlerhaften Moduls mit Toleranz ±3 Modul für NMOD > 35
➢ Um bessere Testergebnisse zu erzielen, empfiehlt es sich, den String in
Teilstrings mit einer geringeren Modulzahl aufzuteilen
11. Bei einer Störung (Rp<Lim) in der Position 0 (vor dem
ersten Modul), zeigt das Instrument den Bildschirm an
der Seite und die Meldung "PE Fehler:(+)..1" erscheint im
Display. Überprüfen Sie den Isolationszustand des
Leiters (+), der von der Schnur kommt
12. Bei einer Störung (Rp<Lim) in der Position NMOD+1
(nach dem letzten Modul), zeigt das Instrument den
Bildschirm an der Seite und die Meldung "PE Fehler:
NMOD..(-)" erscheint im Display. Überprüfen Sie den
Isolationszustand des Leiters (-), der von der Schnur
kommt
um
den
Test
WARNUNG
DE - 28
GFL
zu
starten
R p
V P N
0 V
10
NMOD
GFL
R p
V P N
1 4 9 8 V
14
NMOD
GFL
R p
V P N
1 4 9 8 V
14
NMOD
GFL
R p
V P N
1 4 9 8 V
14
NMOD
PV-ISOTEST
15/10 – 18:04
M
- - -
V P E
V N E
0 V
0 V
Messung...
1500V
0.23M
Vtest.
Lim.
15/10 – 18:04
M
> 1 0 0
V P E
V N E
7 5 0 V
- 7 4 8 V
OK
1500V
0.23M
Vtest.
Lim.
15/10 – 18:04
M
0 . 0
V P E
V N E
7 5 0 V
- 7 4 8 V
PE Fehler: (+)..1
1500V
0.23M
Vtest.
Lim.
15/10 – 18:04
M
0 . 0
V P E
V N E
7 5 0 V
- 7 4 8 V
PE Fehler: 14..(-)
1500V
0.23M
Vtest.
Lim.
