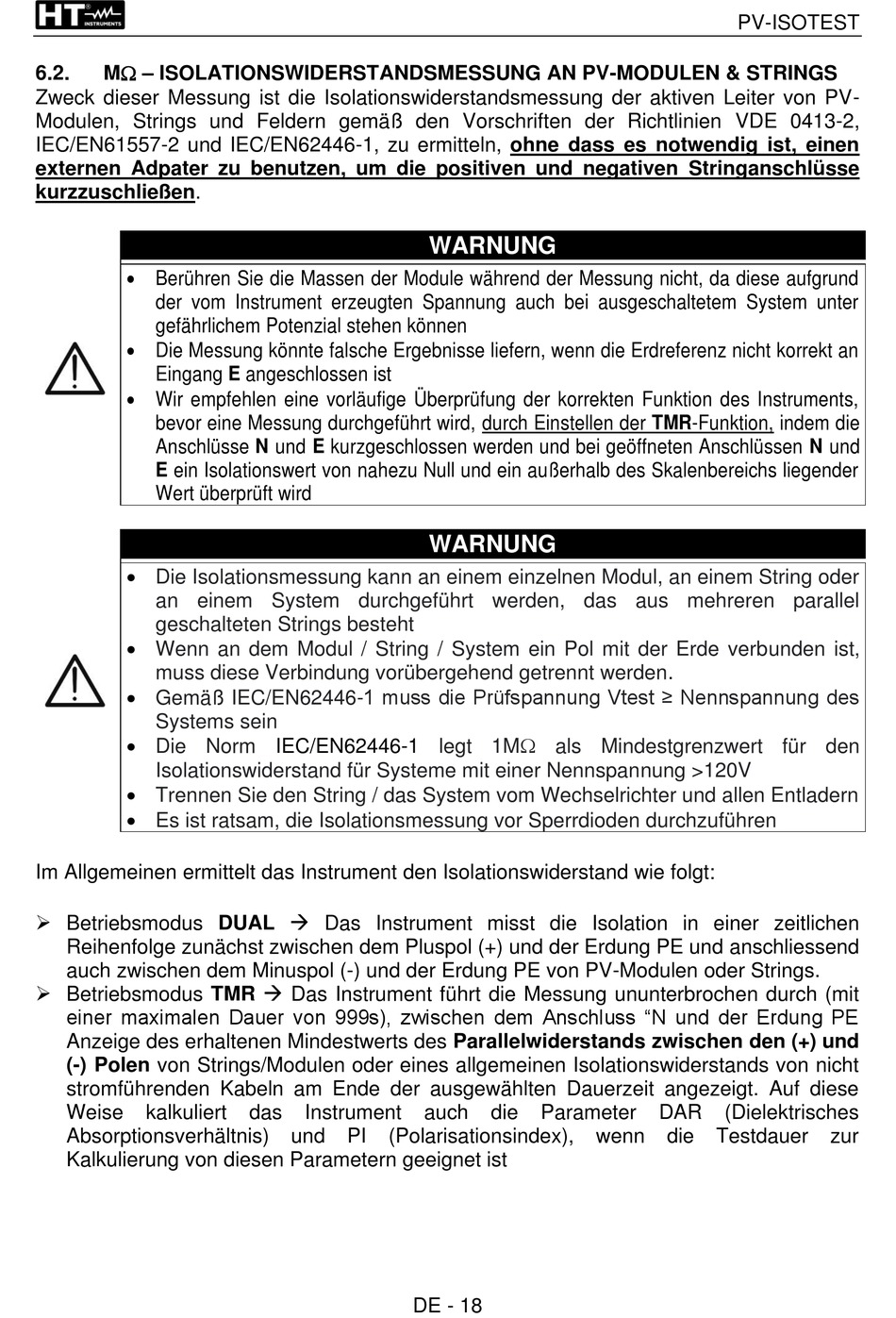

M – ISOLATIONSWIDERSTANDSMESSUNG AN PV-MODULEN & STRINGS
6.2.
Zweck dieser Messung ist die Isolationswiderstandsmessung der aktiven Leiter von PV-
Modulen, Strings und Feldern gemäß den Vorschriften der Richtlinien VDE 0413-2,
IEC/EN61557-2 und IEC/EN62446-1, zu ermitteln, ohne dass es notwendig ist, einen
externen Adpater zu benutzen, um die positiven und negativen Stringanschlüsse
kurzzuschließen.
• Berühren Sie die Massen der Module während der Messung nicht, da diese aufgrund
der vom Instrument erzeugten Spannung auch bei ausgeschaltetem System unter
gefährlichem Potenzial stehen können
• Die Messung könnte falsche Ergebnisse liefern, wenn die Erdreferenz nicht korrekt an
Eingang E angeschlossen ist
• Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des Instruments,
bevor eine Messung durchgeführt wird, durch Einstellen der TMR-Funktion, indem die
Anschlüsse N und E kurzgeschlossen werden und bei geöffneten Anschlüssen N und
E ein Isolationswert von nahezu Null und ein außerhalb des Skalenbereichs liegender
Wert überprüft wird
•
Die Isolationsmessung kann an einem einzelnen Modul, an einem String oder
an einem System durchgeführt werden, das aus mehreren parallel
geschalteten Strings besteht
•
Wenn an dem Modul / String / System ein Pol mit der Erde verbunden ist,
muss diese Verbindung vorübergehend getrennt
•
Gemäß IEC/EN62446-1 muss die Prüfspannung Vtest ≥ Nennspannung des
Systems sein
•
Die Norm
Isolationswiderstand für Systeme mit einer Nennspannung >120V
•
Trennen Sie den String / das System vom Wechselrichter und allen Entladern
•
Es ist ratsam, die Isolationsmessung vor Sperrdioden durchzuführen
Im Allgemeinen ermittelt das Instrument den Isolationswiderstand wie folgt:
➢ Betriebsmodus DUAL → Das Instrument misst die Isolation in einer zeitlichen
Reihenfolge zunächst zwischen dem Pluspol (+) und der Erdung PE und anschliessend
auch zwischen dem Minuspol (-) und der Erdung PE von PV-Modulen oder Strings.
➢ Betriebsmodus TMR → Das Instrument führt die Messung ununterbrochen durch (mit
einer maximalen Dauer von 999s), zwischen dem Anschluss "N und der Erdung PE
Anzeige des erhaltenen Mindestwerts des Parallelwiderstands zwischen den (+) und
(-) Polen von Strings/Modulen oder eines allgemeinen Isolationswiderstands von nicht
stromführenden Kabeln am Ende der ausgewählten Dauerzeit angezeigt. Auf diese
Weise
kalkuliert
Absorptionsverhältnis)
Kalkulierung von diesen Parametern geeignet ist
IEC/EN62446-1
das
Instrument
und
PI
(Polarisationsindex),
DE - 18
WARNUNG
WARNUNG
legt 1M als Mindestgrenzwert für den
auch
die
Parameter
PV-ISOTEST
werden.
DAR
(Dielektrisches
wenn
die
Testdauer
zur
