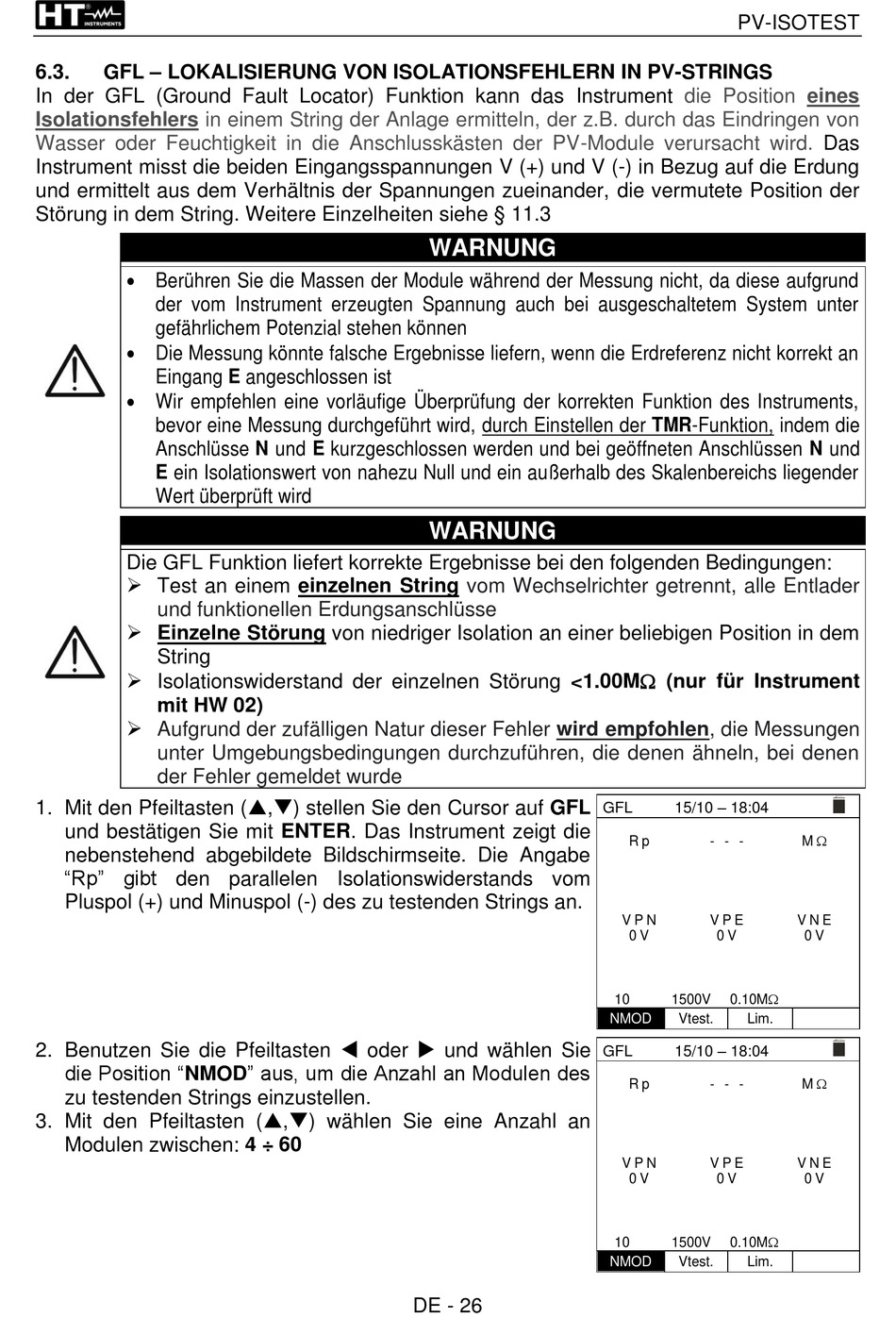

GFL – LOKALISIERUNG VON ISOLATIONSFEHLERN IN PV-STRINGS
6.3.
In der GFL (Ground Fault Locator) Funktion kann das Instrument
Isolationsfehlers in einem String der Anlage ermitteln, der z.B. durch das Eindringen von
Wasser oder Feuchtigkeit in die Anschlusskästen der PV-Module verursacht wird.
Instrument misst die beiden Eingangsspannungen V (+) und V (-) in Bezug auf die Erdung
und ermittelt aus dem Verhältnis der Spannungen zueinander, die vermutete Position der
Störung in dem String. Weitere Einzelheiten siehe § 11.3
• Berühren Sie die Massen der Module während der Messung nicht, da diese aufgrund
der vom Instrument erzeugten Spannung auch bei ausgeschaltetem System unter
gefährlichem Potenzial stehen können
• Die Messung könnte falsche Ergebnisse liefern, wenn die Erdreferenz nicht korrekt an
Eingang E angeschlossen ist
• Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des Instruments,
bevor eine Messung durchgeführt wird, durch Einstellen der TMR-Funktion, indem die
Anschlüsse N und E kurzgeschlossen werden und bei geöffneten Anschlüssen N und
E ein Isolationswert von nahezu Null und ein außerhalb des Skalenbereichs liegender
Wert überprüft wird
Die GFL Funktion liefert korrekte Ergebnisse bei den folgenden Bedingungen:
➢ Test an einem einzelnen String
und funktionellen Erdungsanschlüsse
➢ Einzelne Störung von niedriger Isolation an einer beliebigen Position in dem
String
➢ Isolationswiderstand der einzelnen Störung <1.00M (nur für Instrument
mit HW 02)
➢
Aufgrund der zufälligen Natur dieser Fehler wird empfohlen, die Messungen
unter Umgebungsbedingungen durchzuführen, die denen ähneln, bei denen
der Fehler gemeldet wurde
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf GFL
und bestätigen Sie mit ENTER. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite. Die Angabe
"Rp" gibt den parallelen Isolationswiderstands vom
Pluspol (+) und Minuspol (-) des zu testenden Strings an.
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "NMOD" aus, um die Anzahl an Modulen des
zu testenden Strings einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine Anzahl an
Modulen zwischen: 4 ÷ 60
WARNUNG
WARNUNG
vom Wechselrichter getrennt, alle Entlader
DE - 26
PV-ISOTEST
die Position eines
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
Das
M
V N E
0 V
M
V N E
0 V
