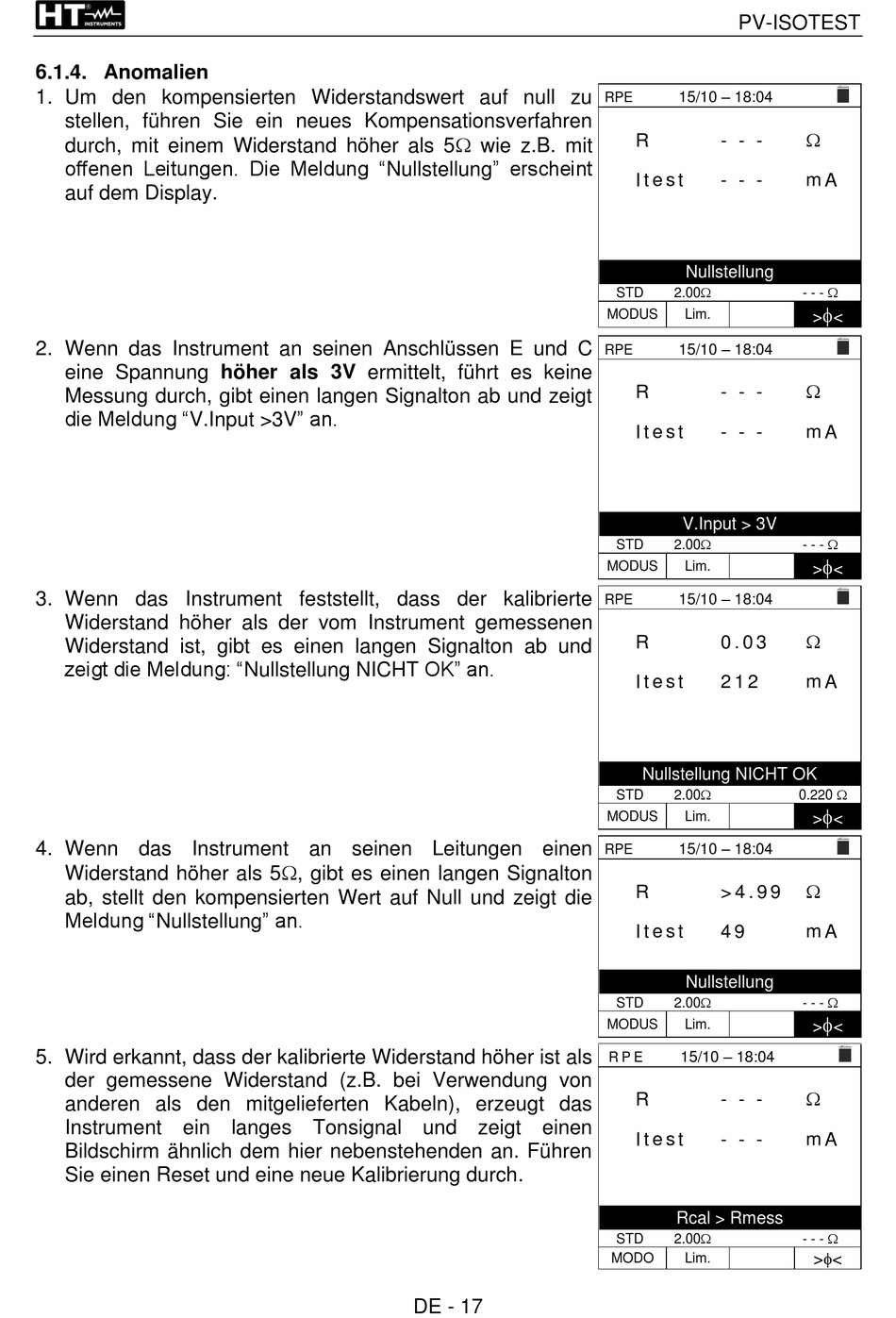

6.1.4. Anomalien
1. Um den kompensierten Widerstandswert auf null zu
stellen, führen Sie ein neues Kompensationsverfahren
durch, mit einem Widerstand höher als 5 wie z.B. mit
offenen Leitungen. Die Meldung "Nullstellung" erscheint
auf dem Display.
2. Wenn das Instrument an seinen Anschlüssen E und C
eine Spannung höher als 3V ermittelt, führt es keine
Messung durch, gibt einen langen Signalton ab und zeigt
die Meldung "V.Input >3V" an.
3. Wenn das Instrument feststellt, dass der kalibrierte
Widerstand höher als der vom Instrument gemessenen
Widerstand ist, gibt es einen langen Signalton ab und
zeigt die Meldung: "Nullstellung NICHT OK" an.
4. Wenn das Instrument an seinen Leitungen einen
Widerstand höher als 5, gibt es einen langen Signalton
ab, stellt den kompensierten Wert auf Null und zeigt die
Meldung "Nullstellung" an.
5. Wird erkannt, dass der kalibrierte Widerstand höher ist als
der gemessene Widerstand (z.B. bei Verwendung von
anderen als den mitgelieferten Kabeln), erzeugt das
Instrument ein langes Tonsignal und zeigt einen
Bildschirm ähnlich dem hier nebenstehenden an. Führen
Sie einen Reset und eine neue Kalibrierung durch.
DE - 17
PV-ISOTEST
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
Nullstellung
STD
2.00
MODUS
Lim.
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
V.Input > 3V
STD
2.00
MODUS
Lim.
15/10 – 18:04
RPE
R
0 . 0 3
I t e s t
2 1 2
Nullstellung NICHT OK
STD
2.00
MODUS
Lim.
15/10 – 18:04
RPE
R
> 4 . 9 9
I t e s t
4 9
Nullstellung
STD
2.00
MODUS
Lim.
15/10 – 18:04
R P E
R
- - -
I t e s t
- - -
Rcal > Rmess
STD
2.00
MODO
Lim.
m A
- - -
>
<
m A
- - -
>
<
m A
0.220
>
<
m A
- - -
>
<
m A
- - -
><
