4.2.

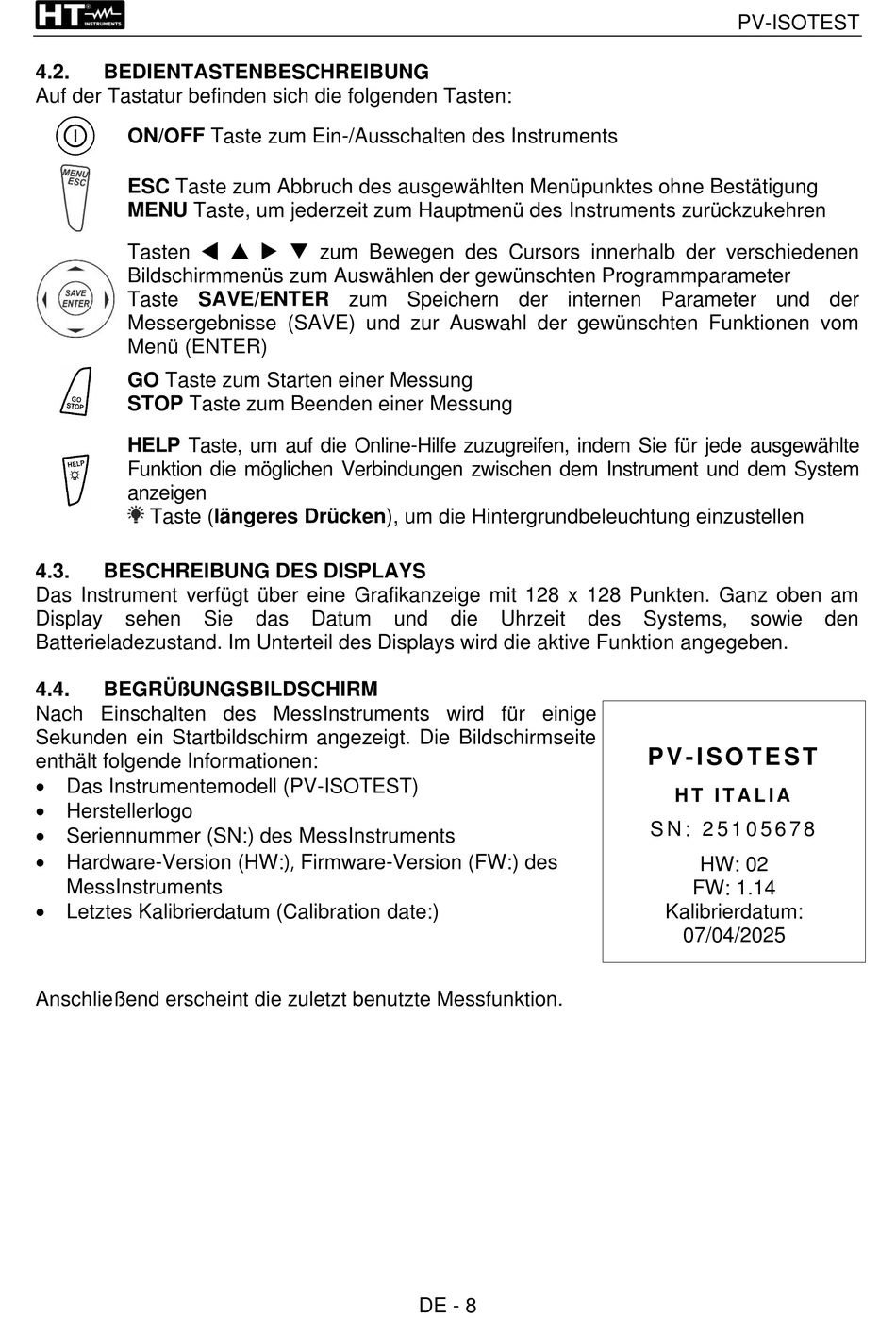

BEDIENTASTENBESCHREIBUNG
Auf der Tastatur befinden sich die folgenden Tasten:
ON/OFF Taste zum Ein-/Ausschalten des Instruments
ESC Taste zum Abbruch des ausgewählten Menüpunktes ohne Bestätigung
MENU Taste, um jederzeit zum Hauptmenü des Instruments zurückzukehren
Tasten zum Bewegen des Cursors innerhalb der verschiedenen
Bildschirmmenüs zum Auswählen der gewünschten Programmparameter
Taste SAVE/ENTER zum Speichern der internen Parameter und der
Messergebnisse (SAVE) und zur Auswahl der gewünschten Funktionen vom
Menü (ENTER)
GO Taste zum Starten einer Messung
STOP Taste zum Beenden einer Messung
HELP Taste, um auf die Online-Hilfe zuzugreifen, indem Sie für jede ausgewählte
Funktion die möglichen Verbindungen zwischen dem Instrument und dem System
anzeigen
Taste (längeres Drücken), um die Hintergrundbeleuchtung einzustellen
4.3.
BESCHREIBUNG DES DISPLAYS
Das Instrument verfügt über eine Grafikanzeige mit 128 x 128 Punkten. Ganz oben am
Display
sehen
Sie
Batterieladezustand. Im Unterteil des Displays wird die aktive Funktion angegeben.
4.4.
BEGRÜßUNGSBILDSCHIRM
Nach Einschalten des MessInstruments wird für einige
Sekunden ein Startbildschirm angezeigt. Die Bildschirmseite
enthält folgende Informationen:
• Das Instrumentemodell (PV-ISOTEST)
• Herstellerlogo
• Seriennummer (SN:) des MessInstruments
• Hardware-Version (HW:), Firmware-Version (FW:) des
MessInstruments
• Letztes Kalibrierdatum (Calibration date:)
Anschließend erscheint die zuletzt benutzte Messfunktion.
das
Datum
und
DE - 8
die
Uhrzeit
des
PV-ISOTEST
Systems,
sowie
P V - I S O T E S T
H T I T A L I A
S N : 2 5 1 0 5 6 7 8
HW: 02
FW: 1.14
Kalibrierdatum:
07/04/2025
den
