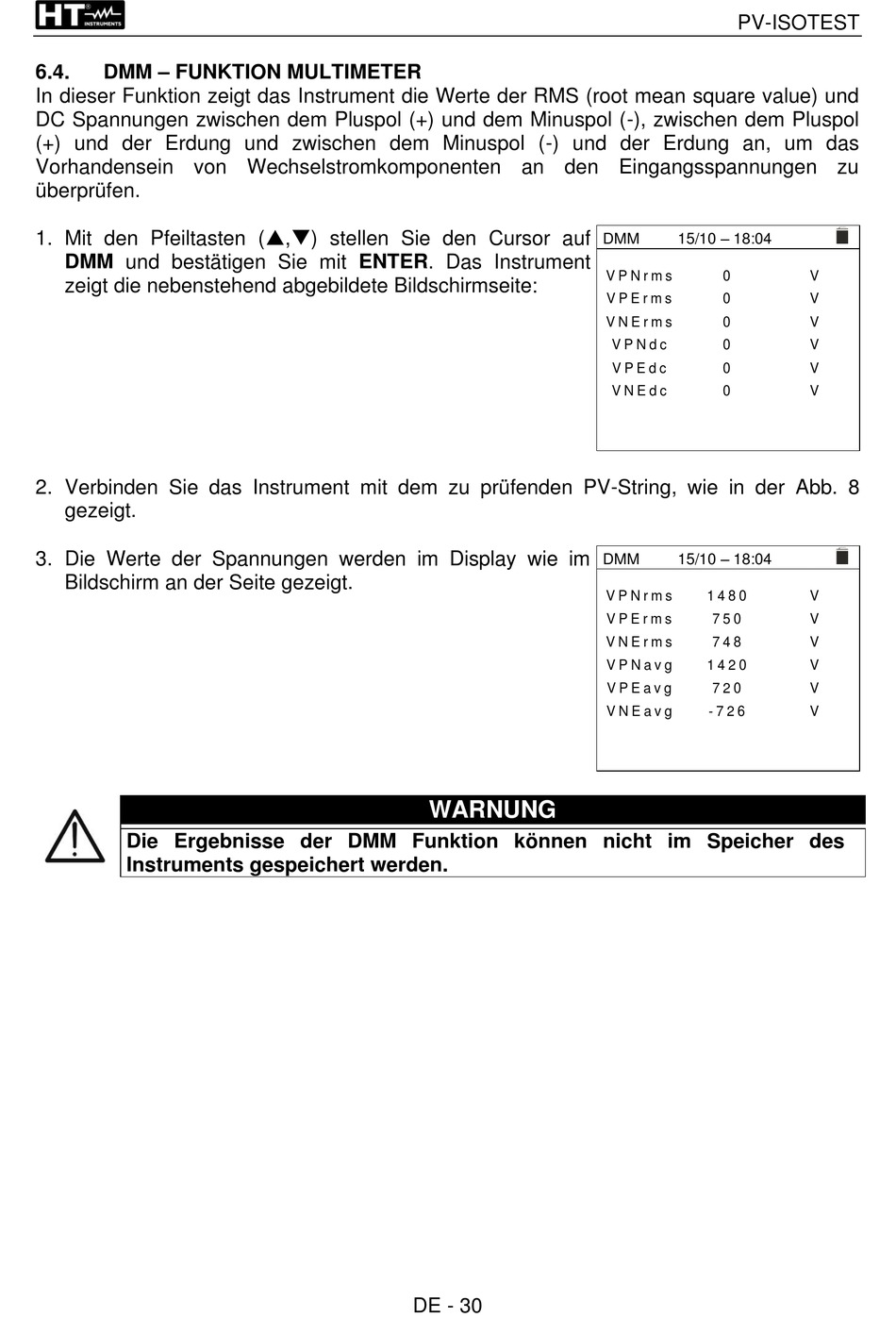

DMM – FUNKTION MULTIMETER
6.4.
In dieser Funktion zeigt das Instrument die Werte der RMS (root mean square value) und
DC Spannungen zwischen dem Pluspol (+) und dem Minuspol (-), zwischen dem Pluspol
(+) und der Erdung und zwischen dem Minuspol (-) und der Erdung an, um das
Vorhandensein von Wechselstromkomponenten an den Eingangsspannungen zu
überprüfen.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf
DMM und bestätigen Sie mit ENTER. Das Instrument
zeigt die nebenstehend abgebildete Bildschirmseite:
2. Verbinden Sie das Instrument mit dem zu prüfenden PV-String, wie in der Abb. 8
gezeigt.
3. Die Werte der Spannungen werden im Display wie im
Bildschirm an der Seite gezeigt.
Die Ergebnisse der DMM Funktion können nicht im Speicher des
Instruments gespeichert werden.
WARNUNG
DE - 30
PV-ISOTEST
15/10 – 18:04
DMM
V P N r m s
0
V P E r m s
0
V N E r m s
0
V P N d c
0
V P E d c
0
V N E d c
0
15/10 – 18:04
DMM
V P N r m s
1 4 8 0
V P E r m s
7 5 0
V N E r m s
7 4 8
V P N a v g
1 4 2 0
V P E a v g
7 2 0
V N E a v g
- 7 2 6
V
V
V
V
V
V
V
V
V
V
V
V
