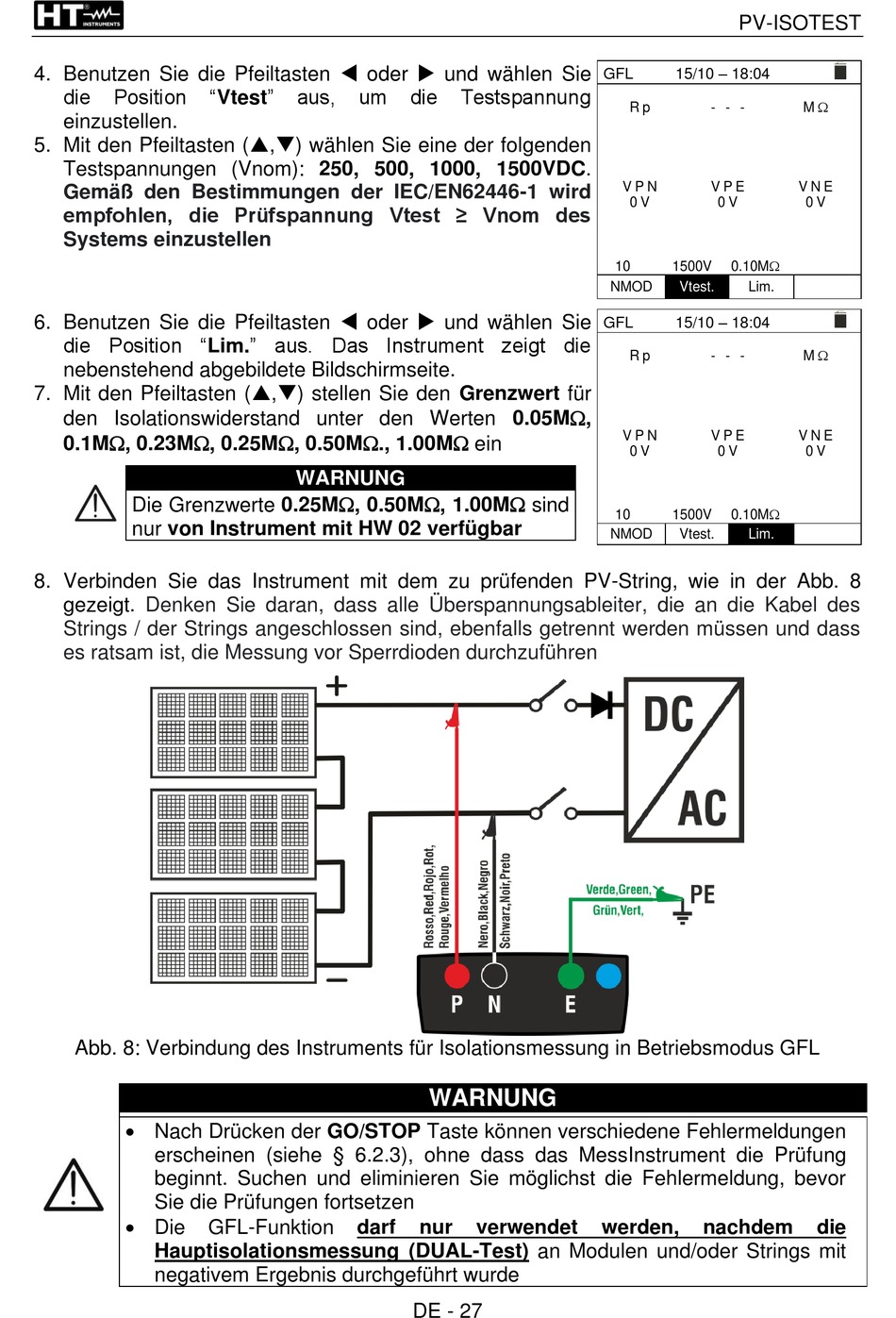

4. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
einzustellen.
5. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC.
Gemäß den Bestimmungen der IEC/EN62446-1 wird
empfohlen, die Prüfspannung Vtest ≥ Vnom des
Systems einzustellen
6. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "Lim." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
7. Mit den Pfeiltasten (,) stellen Sie den Grenzwert für
den Isolationswiderstand unter den Werten 0.05M,
0.1M, 0.23M, 0.25M, 0.50M., 1.00M ein
Die Grenzwerte 0.25M, 0.50M, 1.00M sind
nur von Instrument mit HW 02 verfügbar
8. Verbinden Sie das Instrument mit dem zu prüfenden PV-String, wie in der Abb. 8
gezeigt.
Denken Sie daran, dass alle Überspannungsableiter, die an die Kabel des
Strings / der Strings angeschlossen sind, ebenfalls getrennt werden müssen und dass
es ratsam ist, die Messung vor Sperrdioden durchzuführen
Abb. 8: Verbindung des Instruments für Isolationsmessung in Betriebsmodus GFL
• Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.2.3), ohne dass das MessInstrument die Prüfung
beginnt. Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor
Sie die Prüfungen fortsetzen
• Die
Hauptisolationsmessung (DUAL-Test) an Modulen und/oder Strings mit
negativem Ergebnis durchgeführt wurde
"Vtest"
aus,
um
WARNUNG
GFL-Funktion
darf
die
Testspannung
WARNUNG
nur
verwendet
DE - 27
PV-ISOTEST
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
werden,
nachdem
M
V N E
0 V
M
V N E
0 V
die
