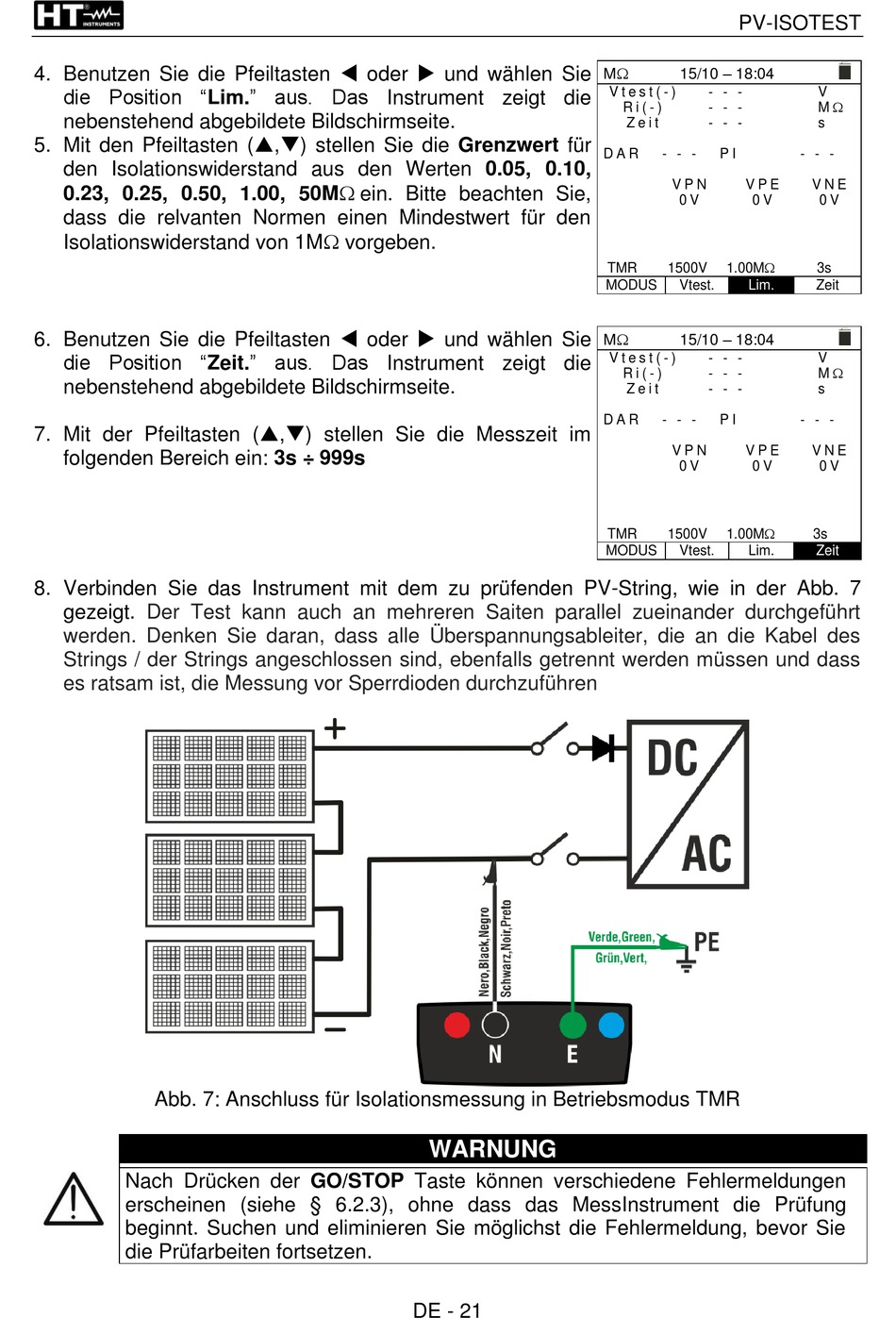

4. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "Lim." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
5. Mit den Pfeiltasten (,) stellen Sie die Grenzwert für
den Isolationswiderstand aus den Werten 0.05, 0.10,
0.23, 0.25, 0.50, 1.00, 50M ein. Bitte beachten Sie,
dass die relvanten Normen einen Mindestwert für den
Isolationswiderstand von 1M vorgeben.
6. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "Zeit." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
7. Mit der Pfeiltasten (,) stellen Sie die Messzeit im
folgenden Bereich ein: 3s ÷ 999s
8. Verbinden Sie das Instrument mit dem zu prüfenden PV-String, wie in der Abb. 7
gezeigt.
Der Test kann auch an mehreren Saiten parallel zueinander durchgeführt
werden. Denken Sie daran, dass alle Überspannungsableiter, die an die Kabel des
Strings / der Strings angeschlossen sind, ebenfalls getrennt werden müssen und dass
es ratsam ist, die Messung vor Sperrdioden durchzuführen
Abb. 7: Anschluss für Isolationsmessung in Betriebsmodus TMR
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.2.3), ohne dass das MessInstrument die Prüfung
beginnt. Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie
die Prüfarbeiten fortsetzen.
WARNUNG
DE - 21
PV-ISOTEST
15/10 – 18:04
M
V t e s t ( - )
- - -
R i ( - )
- - -
Z e i t
- - -
D A R
- - -
P I
V P N
V P E
0 V
0 V
TMR
1500V
1.00M
MODUS
Vtest.
Lim.
15/10 – 18:04
M
V t e s t ( - )
- - -
R i ( - )
- - -
Z e i t
- - -
D A R
- - -
P I
V P N
V P E
0 V
0 V
TMR
1500V
1.00M
MODUS
Vtest.
Lim.
V
M
s
- - -
V N E
0 V
3s
Zeit
V
M
s
- - -
V N E
0 V
3s
Zeit
