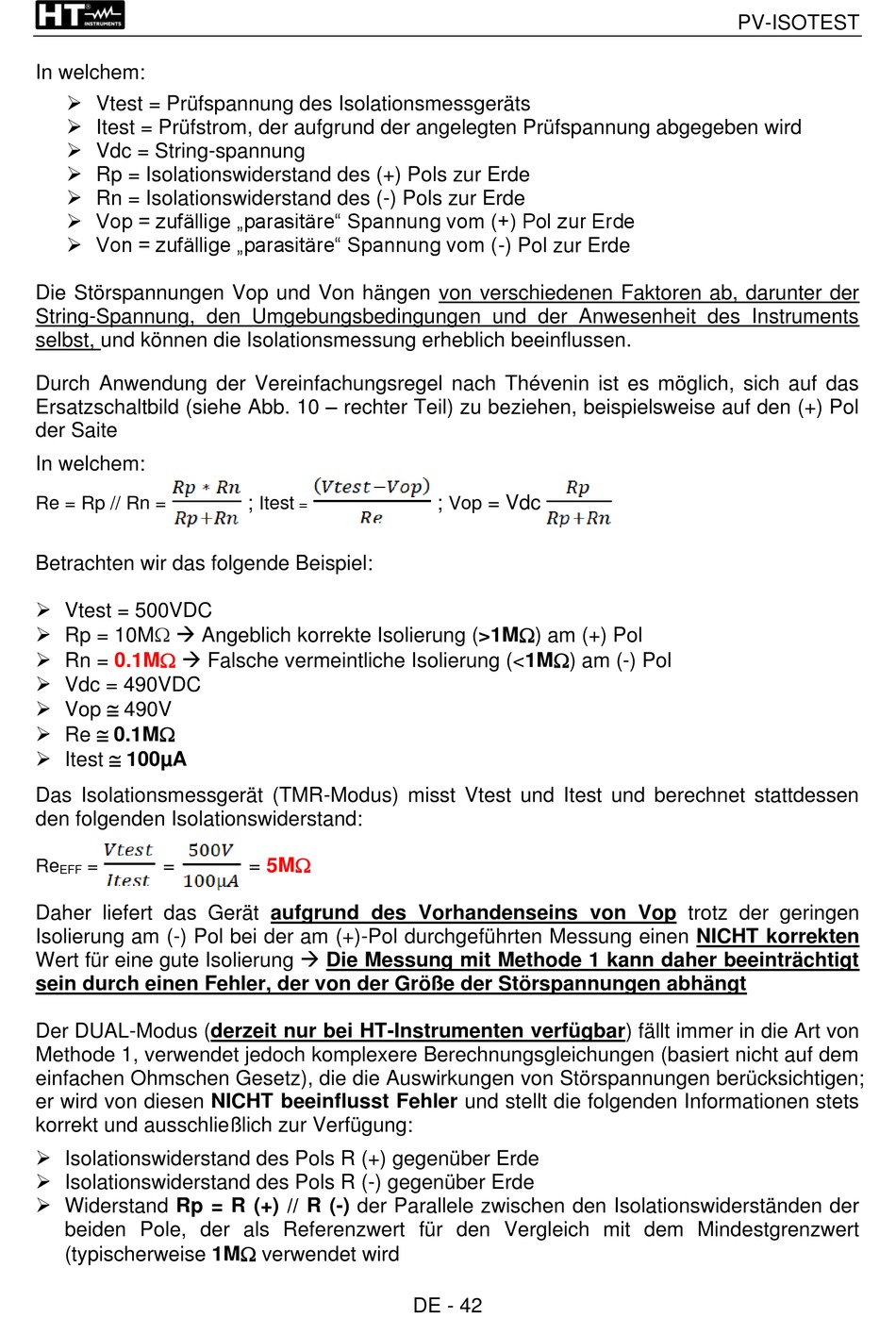

In welchem:
➢ Vtest = Prüfspannung des Isolationsmessgeräts
➢ Itest = Prüfstrom, der aufgrund der angelegten Prüfspannung abgegeben wird
➢ Vdc = String-spannung
➢ Rp = Isolationswiderstand des (+) Pols zur Erde
➢ Rn = Isolationswiderstand des (-) Pols zur Erde
➢ Vop = zufällige „parasitäre" Spannung vom (+) Pol zur Erde
➢ Von = zufällige „parasitäre" Spannung vom (-) Pol zur Erde
Die Störspannungen Vop und Von hängen von verschiedenen Faktoren ab, darunter der
String-Spannung, den Umgebungsbedingungen und der Anwesenheit des Instruments
selbst, und können die Isolationsmessung erheblich beeinflussen.
Durch Anwendung der Vereinfachungsregel nach Thévenin ist es möglich, sich auf das
Ersatzschaltbild (siehe Abb. 10 – rechter Teil) zu beziehen, beispielsweise auf den (+) Pol
der Saite
In welchem:
Re = Rp // Rn =
Betrachten wir das folgende Beispiel:
➢ Vtest = 500VDC
➢ Rp = 10M → Angeblich korrekte Isolierung (>1M) am (+) Pol
➢ Rn =
→ Falsche vermeintliche Isolierung (<1M) am (-) Pol
0.1M
➢ Vdc = 490VDC
➢ Vop 490V
➢ Re 0.1M
➢ Itest 100µA
Das Isolationsmessgerät (TMR-Modus) misst Vtest und Itest und berechnet stattdessen
den folgenden Isolationswiderstand:
=
Re
=
EFF
Daher liefert das Gerät aufgrund des Vorhandenseins von Vop trotz der geringen
Isolierung am (-) Pol bei der am (+)-Pol durchgeführten Messung einen NICHT korrekten
Wert für eine gute Isolierung → Die Messung mit Methode 1 kann daher beeinträchtigt
sein durch einen Fehler, der von der Größe der Störspannungen abhängt
Der DUAL-Modus (derzeit nur bei HT-Instrumenten verfügbar) fällt immer in die Art von
Methode 1, verwendet jedoch komplexere Berechnungsgleichungen (basiert nicht auf dem
einfachen Ohmschen Gesetz), die die Auswirkungen von Störspannungen berücksichtigen;
er wird von diesen NICHT beeinflusst Fehler und stellt die folgenden Informationen stets
korrekt und ausschließlich zur Verfügung:
➢ Isolationswiderstand des Pols R (+) gegenüber Erde
➢ Isolationswiderstand des Pols R (-) gegenüber Erde
➢ Widerstand Rp = R (+) // R (-) der Parallele zwischen den Isolationswiderständen der
beiden Pole, der als Referenzwert für den Vergleich mit dem Mindestgrenzwert
(typischerweise 1M verwendet wird
;
Itest
=
=
5M
DE - 42
;
= Vdc
Vop
