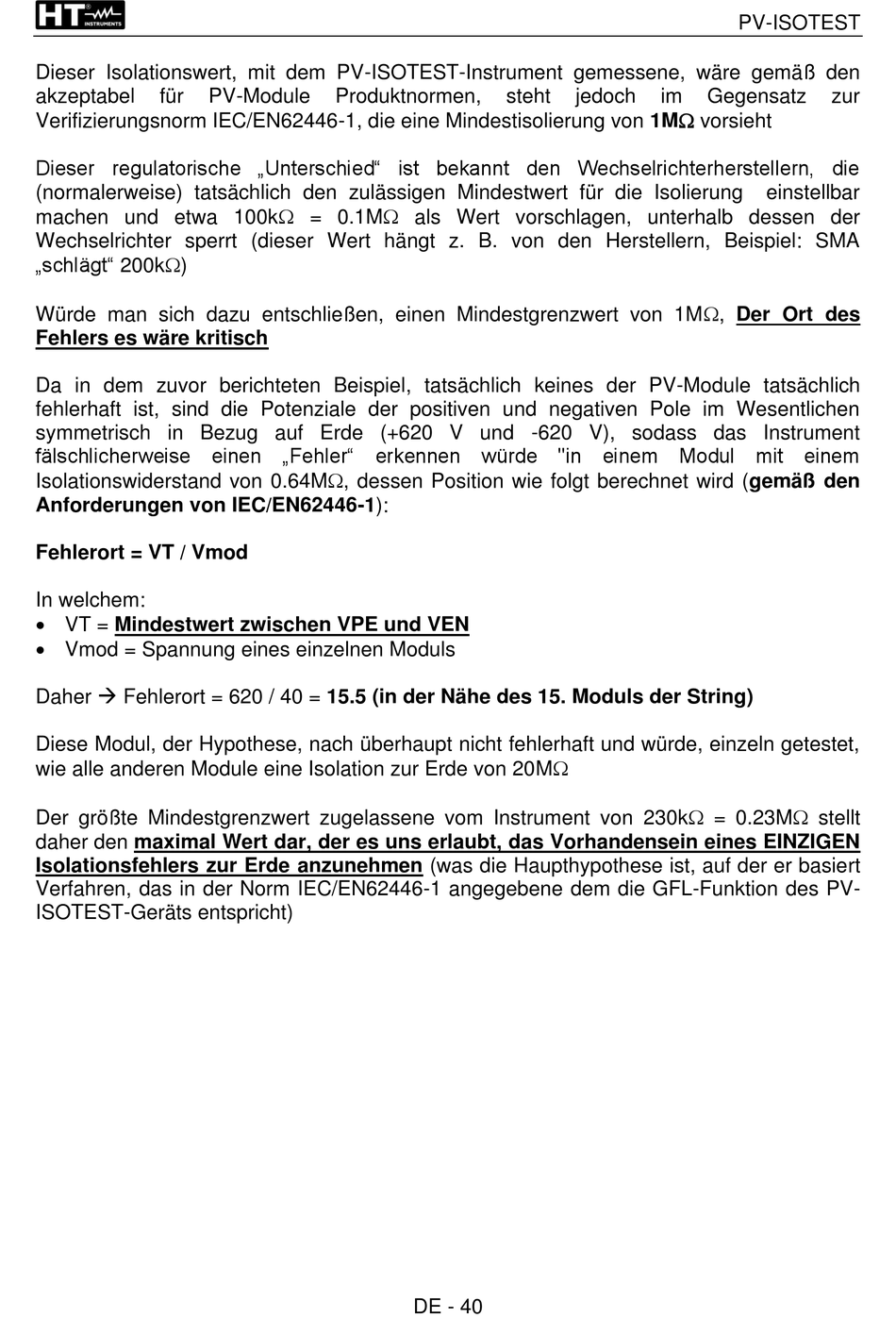

HT Instruments PV-ISOTEST Bedienungsanleitung Seite 41

Vorschau ausblenden Andere Handbücher für PV-ISOTEST:

Werbung

PV-ISOTEST
Dieser Isolationswert, mit dem PV-ISOTEST-Instrument gemessene, wäre gemäß den
akzeptabel
für
PV-Module
Produktnormen,
steht
jedoch
im
Gegensatz
zur
Verifizierungsnorm IEC/EN62446-1, die eine Mindestisolierung von 1M vorsieht
Dieser regulatorische „Unterschied" ist bekannt den Wechselrichterherstellern, die
(normalerweise) tatsächlich den zulässigen Mindestwert für die Isolierung
einstellbar
machen und etwa 100k = 0.1M als Wert vorschlagen, unterhalb dessen der
Wechselrichter sperrt (dieser Wert hängt z. B. von den Herstellern, Beispiel: SMA
„schlägt" 200k)
Würde man sich dazu entschließen, einen Mindestgrenzwert von 1M, Der Ort des
Fehlers es wäre kritisch
Da in dem zuvor berichteten Beispiel, tatsächlich keines der PV-Module tatsächlich
fehlerhaft ist, sind die Potenziale der positiven und negativen Pole im Wesentlichen
symmetrisch in Bezug auf Erde (+620 V und -620 V), sodass das Instrument
fälschlicherweise einen „Fehler" erkennen würde "in einem Modul mit einem
Isolationswiderstand von 0.64M, dessen Position wie folgt berechnet wird (gemäß den
Anforderungen von IEC/EN62446-1):
Fehlerort = VT / Vmod
In welchem:
• VT = Mindestwert zwischen VPE und VEN
• Vmod = Spannung eines einzelnen Moduls
Daher → Fehlerort = 620 / 40 = 15.5 (in der Nähe des 15. Moduls der String)
Diese Modul, der Hypothese, nach überhaupt nicht fehlerhaft und würde, einzeln getestet,
wie alle anderen Module eine Isolation zur Erde von 20M
Der größte Mindestgrenzwert zugelassene vom Instrument von 230k = 0.23M stellt
daher den maximal Wert dar, der es uns erlaubt, das Vorhandensein eines EINZIGEN
Isolationsfehlers zur Erde anzunehmen (was die Haupthypothese ist, auf der er basiert
Verfahren, das in der Norm IEC/EN62446-1 angegebene dem die GFL-Funktion des PV-
ISOTEST-Geräts entspricht)
DE - 40
