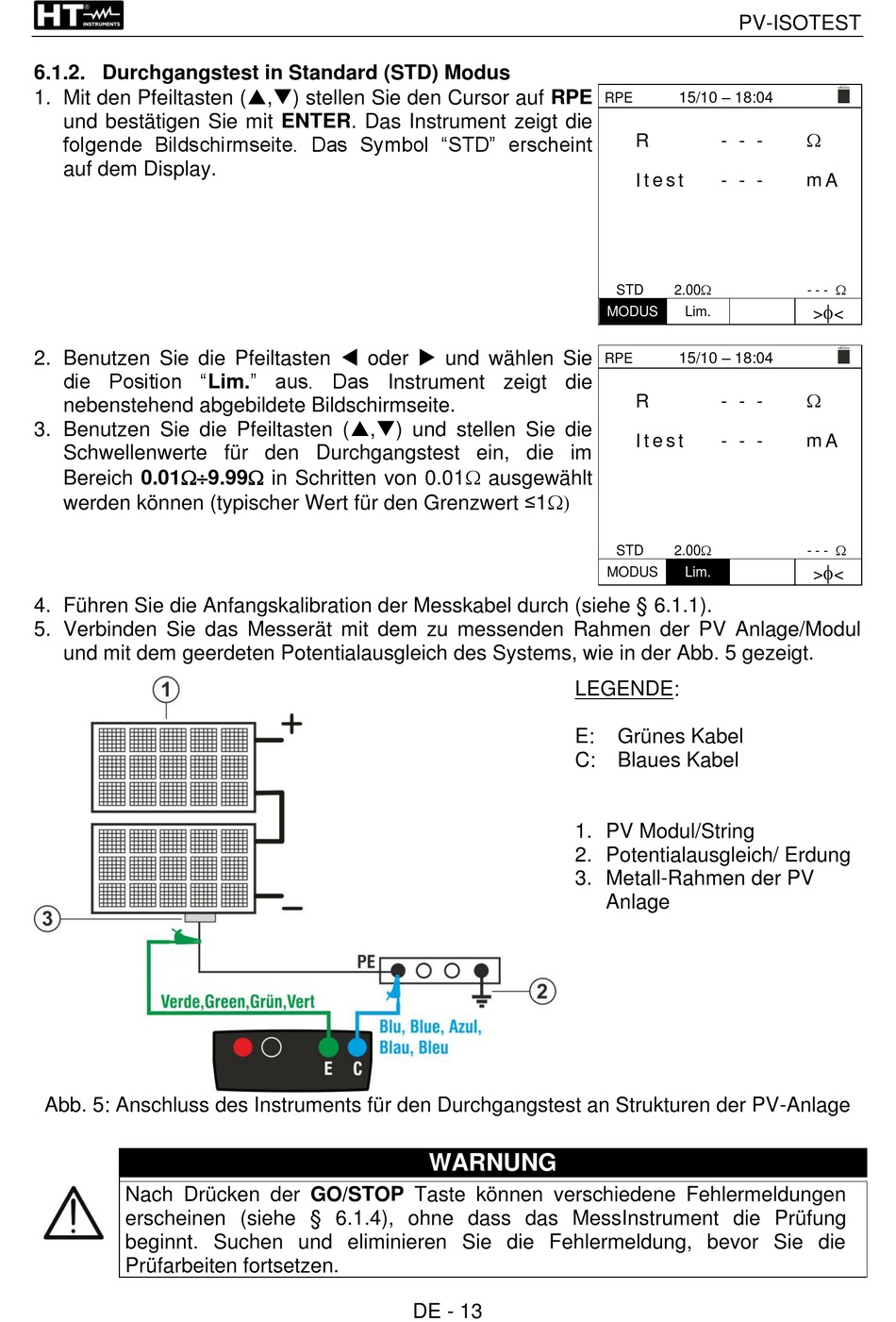

6.1.2. Durchgangstest in Standard (STD) Modus
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Instrument zeigt die
folgende Bildschirmseite. Das Symbol "STD" erscheint
auf dem Display.
2. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position "Lim." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
3. Benutzen Sie die Pfeiltasten (,) und stellen Sie die
Schwellenwerte für den Durchgangstest ein, die im
Bereich 0.019.99 in Schritten von 0.01 ausgewählt
werden können (typischer Wert für den Grenzwert ≤1)
4. Führen Sie die Anfangskalibration der Messkabel durch (siehe § 6.1.1).
5. Verbinden Sie das Messerät mit dem zu messenden Rahmen der PV Anlage/Modul
und mit dem geerdeten Potentialausgleich des Systems, wie in der Abb. 5 gezeigt.
Abb. 5: Anschluss des Instruments für den Durchgangstest an Strukturen der PV-Anlage
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.1.4), ohne dass das MessInstrument die Prüfung
beginnt. Suchen und eliminieren Sie die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen.
LEGENDE:
E:
C:
1. PV Modul/String
2. Potentialausgleich/ Erdung
3. Metall-Rahmen der PV
WARNUNG
DE - 13
PV-ISOTEST
15/10 – 18:04
RPE
R - - -
I t e s t - - -
STD 2.00
MODUS Lim.
15/10 – 18:04
RPE
R - - -
I t e s t - - -
STD 2.00
MODUS Lim.
Grünes Kabel
Blaues Kabel
Anlage

m A
- - - 

> <

m A
- - - 

> <
