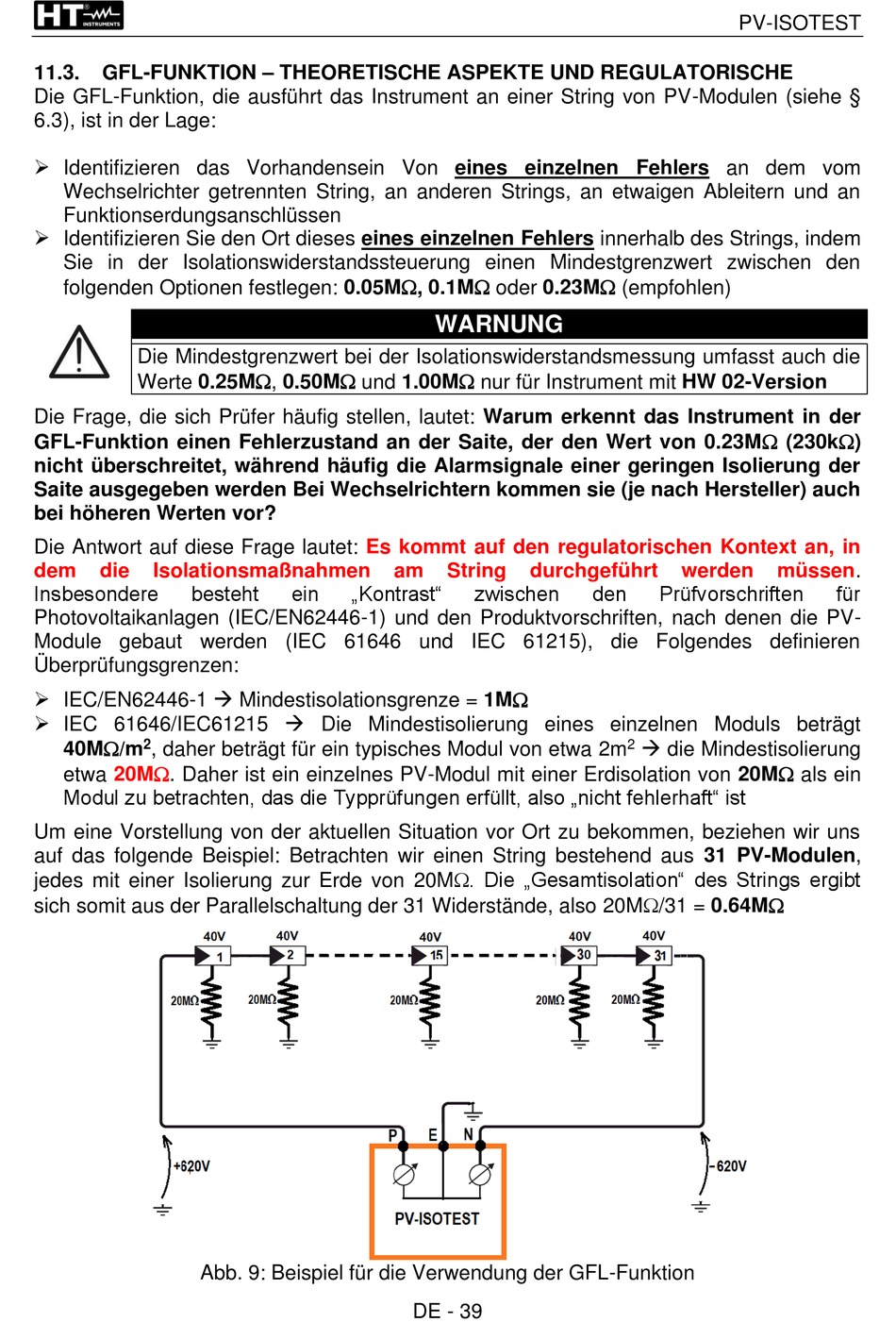

GFL-FUNKTION – THEORETISCHE ASPEKTE UND REGULATORISCHE
11.3.
Die GFL-Funktion, die ausführt das Instrument an einer String von PV-Modulen (siehe §
6.3), ist in der Lage:
➢ Identifizieren das Vorhandensein Von eines einzelnen Fehlers an dem vom
Wechselrichter getrennten String, an anderen Strings, an etwaigen Ableitern und an
Funktionserdungsanschlüssen
➢ Identifizieren Sie den Ort dieses eines einzelnen Fehlers innerhalb des Strings, indem
Sie in der Isolationswiderstandssteuerung einen Mindestgrenzwert zwischen den
folgenden Optionen festlegen: 0.05M, 0.1M oder 0.23M (empfohlen)
Die Mindestgrenzwert bei der Isolationswiderstandsmessung umfasst auch die
Werte 0.25M, 0.50M und 1.00M nur für Instrument mit HW 02-Version
Die Frage, die sich Prüfer häufig stellen, lautet: Warum erkennt das Instrument in der
GFL-Funktion einen Fehlerzustand an der Saite, der den Wert von 0.23M (230k)
nicht überschreitet, während häufig die Alarmsignale einer geringen Isolierung der
Saite ausgegeben werden Bei Wechselrichtern kommen sie (je nach Hersteller) auch
bei höheren Werten vor?
Die Antwort auf diese Frage lautet:
dem
die
Isolationsmaßnahmen
Insbesondere
besteht
Photovoltaikanlagen (IEC/EN62446-1) und den Produktvorschriften, nach denen die PV-
Module gebaut werden (IEC 61646 und IEC 61215), die Folgendes definieren
Überprüfungsgrenzen:
➢ IEC/EN62446-1 → Mindestisolationsgrenze = 1M
➢ IEC 61646/IEC61215 → Die Mindestisolierung eines einzelnen Moduls beträgt
2
40M/m
, daher beträgt für ein typisches Modul von etwa 2m
etwa 20M. Daher ist ein einzelnes PV-Modul mit einer Erdisolation von 20M als ein
Modul zu betrachten, das die Typprüfungen erfüllt, also „nicht fehlerhaft" ist
Um eine Vorstellung von der aktuellen Situation vor Ort zu bekommen, beziehen wir uns
auf das folgende Beispiel: Betrachten wir einen String bestehend aus 31 PV-Modulen,
jedes mit einer Isolierung zur Erde von 20M. Die „Gesamtisolation" des Strings ergibt
sich somit aus der Parallelschaltung der 31 Widerstände, also 20M/31 = 0.64M
Abb. 9: Beispiel für die Verwendung der GFL-Funktion
WARNUNG
Es kommt auf den regulatorischen Kontext an, in
am
String
ein
„Kontrast"
DE - 39
durchgeführt
zwischen
den
→ die Mindestisolierung
2
PV-ISOTEST
werden
müssen.
Prüfvorschriften
