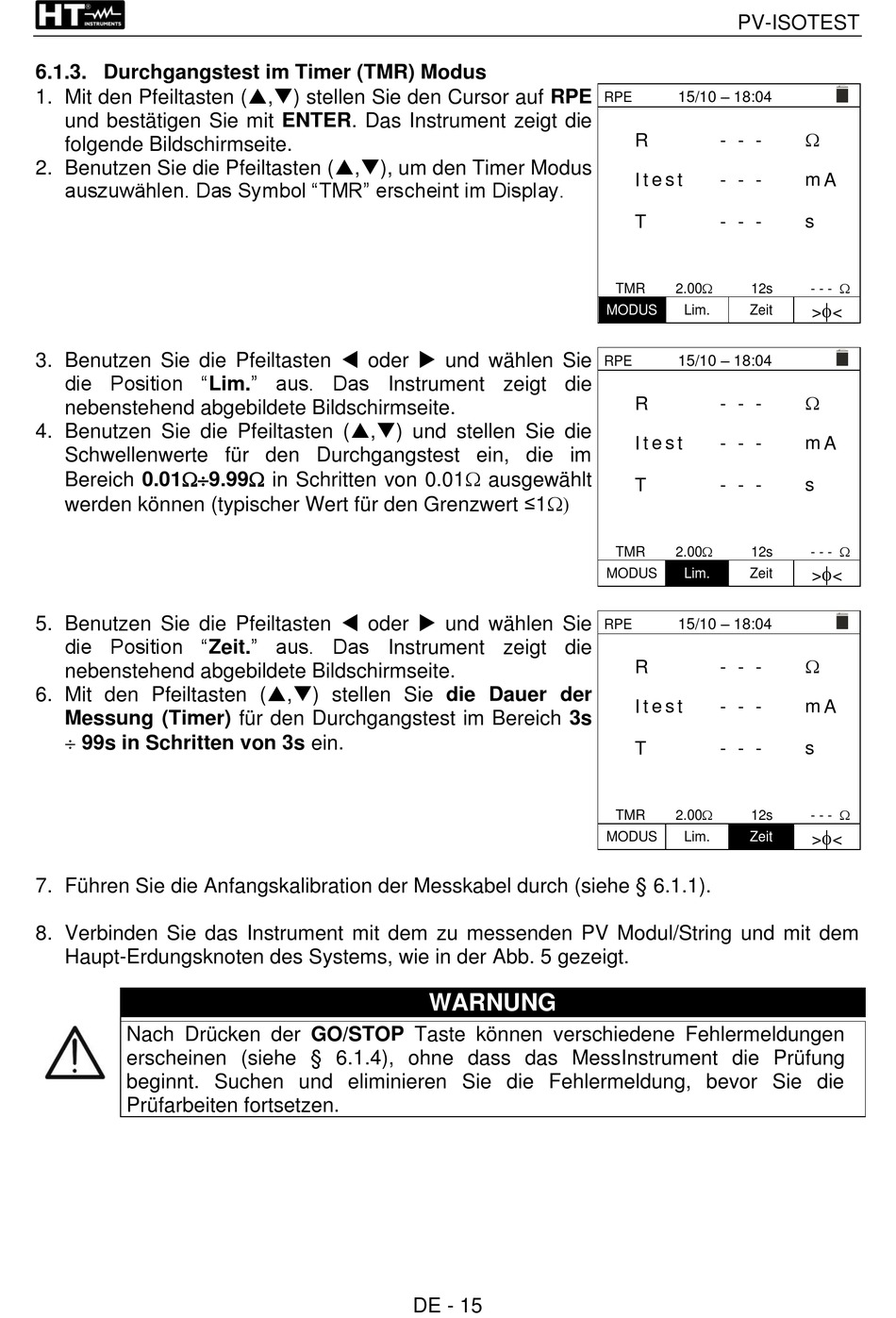

HT Instruments PV-ISOTEST Bedienungsanleitung Seite 16

6.1.3. Durchgangstest im Timer (TMR) Modus
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Instrument zeigt die
folgende Bildschirmseite.
2. Benutzen Sie die Pfeiltasten (,), um den Timer Modus
auszuwählen. Das Symbol "TMR" erscheint im Display.
3. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position "Lim." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
4. Benutzen Sie die Pfeiltasten (,) und stellen Sie die
Schwellenwerte für den Durchgangstest ein, die im
Bereich 0.019.99 in Schritten von 0.01 ausgewählt
werden können (typischer Wert für den Grenzwert ≤1)
5. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position "Zeit." aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
6. Mit den Pfeiltasten (,) stellen Sie die Dauer der
Messung (Timer) für den Durchgangstest im Bereich 3s
 99s in Schritten von 3s ein.
7. Führen Sie die Anfangskalibration der Messkabel durch (siehe § 6.1.1).
8. Verbinden Sie das Instrument mit dem zu messenden PV Modul/String und mit dem
Haupt-Erdungsknoten des Systems, wie in der Abb. 5 gezeigt.
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.1.4), ohne dass das MessInstrument die Prüfung
beginnt. Suchen und eliminieren Sie die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen.
WARNUNG
DE - 15
PV-ISOTEST
15/10 – 18:04
RPE
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODUS Lim. Zeit
15/10 – 18:04
RPE
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODUS Lim. Zeit
15/10 – 18:04
RPE
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODUS Lim. Zeit

m A
s
- - - 

> <

m A
s
- - - 

> <

m A
s
- - - 

> <
