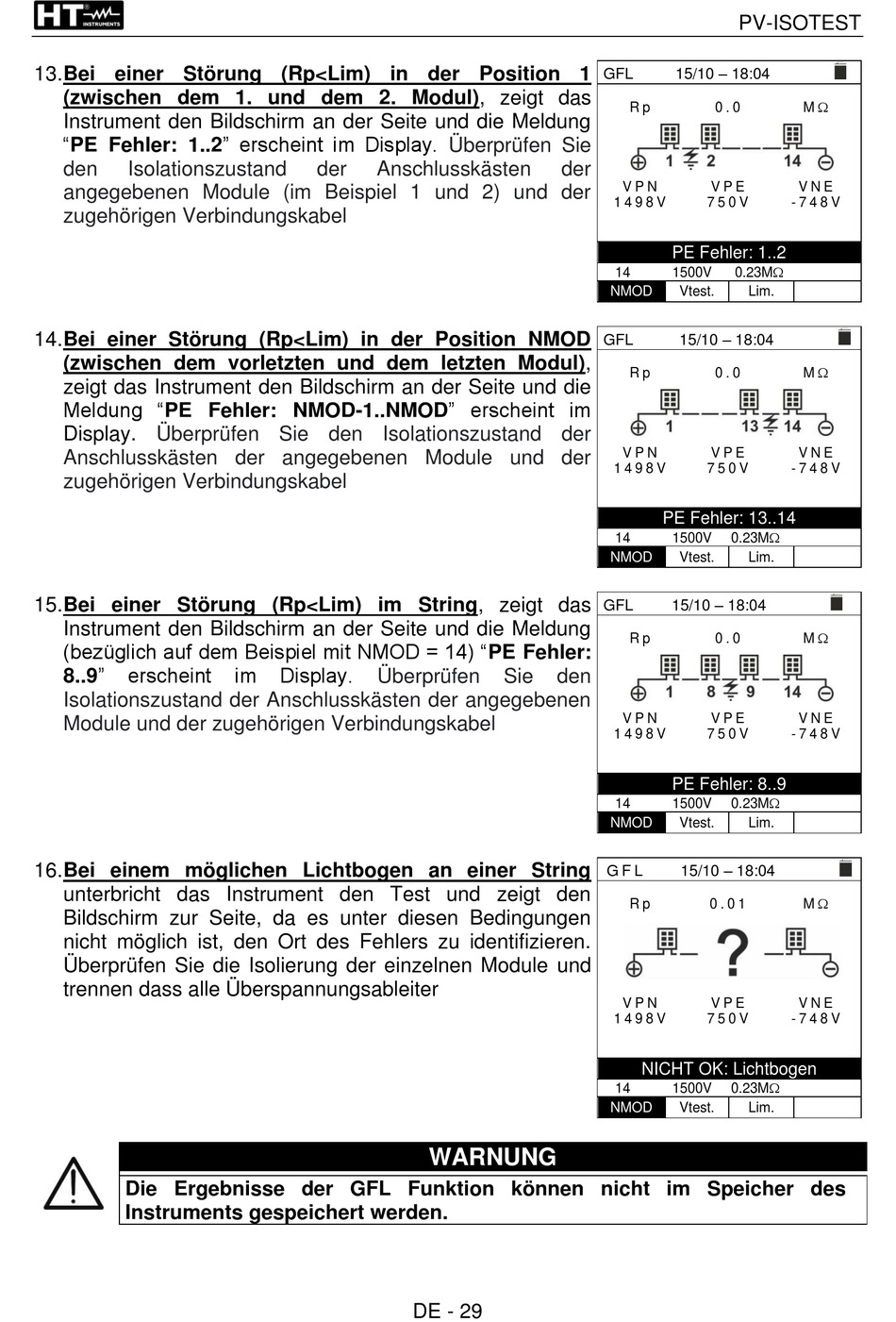

13. Bei einer Störung (Rp<Lim) in der Position 1
(zwischen dem 1. und dem 2. Modul), zeigt das
Instrument den Bildschirm an der Seite und die Meldung
"PE Fehler: 1..2" erscheint im Display.
den
Isolationszustand
angegebenen Module (im Beispiel 1 und 2) und der
zugehörigen Verbindungskabel
14. Bei einer Störung (Rp<Lim) in der Position NMOD
(zwischen dem vorletzten und dem letzten Modul),
zeigt das Instrument den Bildschirm an der Seite und die
Meldung "PE Fehler: NMOD-1..NMOD" erscheint im
Display.
Überprüfen Sie den Isolationszustand der
Anschlusskästen der angegebenen Module und der
zugehörigen Verbindungskabel
15. Bei einer Störung (Rp<Lim) im String, zeigt das
Instrument den Bildschirm an der Seite und die Meldung
(bezüglich auf dem Beispiel mit NMOD = 14) "PE Fehler:
erscheint
8..9"
Isolationszustand der Anschlusskästen der angegebenen
Module und der zugehörigen Verbindungskabel
16. Bei einem möglichen Lichtbogen an einer String
unterbricht das Instrument den Test und zeigt den
Bildschirm zur Seite, da es unter diesen Bedingungen
nicht möglich ist, den Ort des Fehlers zu identifizieren.
Überprüfen Sie die Isolierung der einzelnen Module und
trennen dass alle Überspannungsableiter
Die Ergebnisse der GFL Funktion können nicht im Speicher des
Instruments gespeichert werden.
der
Anschlusskästen
im
Display.
Überprüfen
Überprüfen Sie
der
Sie
den
WARNUNG
DE - 29
PV-ISOTEST
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 9 8 V
7 5 0 V
PE Fehler: 1..2
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 9 8 V
7 5 0 V
PE Fehler: 13..14
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 9 8 V
7 5 0 V
PE Fehler: 8..9
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
G F L
R p
0 . 0 1
V P N
V P E
1 4 9 8 V
7 5 0 V
NICHT OK: Lichtbogen
14
1500V
0.23M
NMOD
Vtest.
Lim.
M
V N E
- 7 4 8 V
M
V N E
- 7 4 8 V
M
V N E
- 7 4 8 V
M
V N E
- 7 4 8 V
