17.2 Configurare Modbus
Dispozitivul poate fi conectat direct într-o rețea MODBUS RTU RS485 ca dispozitiv slave.

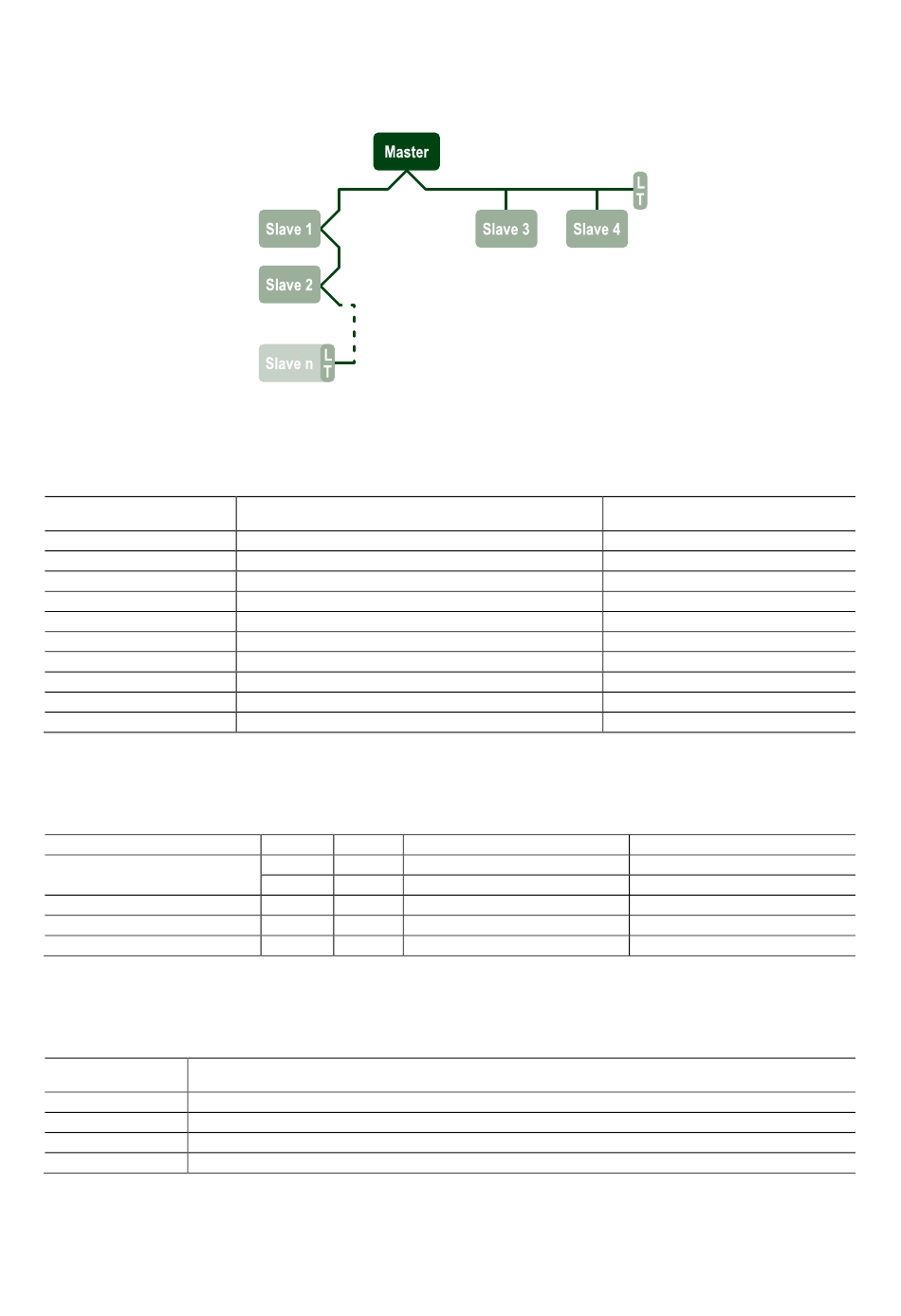

Diagrama de mai jos oferă o reprezentare grafică a tipului de rețea care trebuie realizată.
Prin comunicarea Modbus, pompa va putea transfera informații și comenzi privind starea sa și, eventual, starea grupului de pompare
din care face parte.
Mai jos sunt descriși parametrii suportați pentru comunicare prin MODBUS RTU.
Specificații Modbus
Protocol
Conexiuni
Interfață fizică
Adresă Modbus
Viteză suportată
Start bit
Data bit
Stop bit
Bit de paritate
Întârziere răspuns
17.3 Registre Modbus RTU
Le funzioni supportate sono mostrate nella tabella seguente:
Tip
16-bit data (registre)
17.3.1 Tip de mesaje Modbus
În funcție de starea de funcționare a unității slave, pot fi primite și mesaje de eroare. În particular, dispozitivul poate transmite
următoarele mesaje de eroare:
Cod de eroare Semnificație
01 Funcție nevalabilă. Acest cod de eroare se folosește și în cazul unei erori generale.
02 Adresă invalidă sau indisponibilă în momentul solicitării.
03 Valoare invalidă. Valoarea indicată nu este valabilă și, prin urmare, nu a fost setată.
04 Comandă neexecutată.
Orice posibil răspuns de eroare va fi arătat după procesarea comenzii individuale.
Descriere
Modbus RTU
Placă de borne
RS485
De la 1 (implicit) până la 247
2400, 4800, 9600, 19200 (implicit), 38400
1
8
1 (implicit), 2
Niciunul, par (implicit), impar
De la 0 (implicit) până la 3000 milisec. (3 sec.)
Tabelul 7 Parametrii Modbus RTU
Cod Hex Nume
03 0x03 Read holding registers
04 0x04 Read input registers
05 0x05 Write coil
06 0x06 Write holding register
16 0x10 Write multiple holding registers
ROMÂNĂ
309
Note
Este suportat numai modul "Slave".
Prefix registru
4
3
0
4
4
