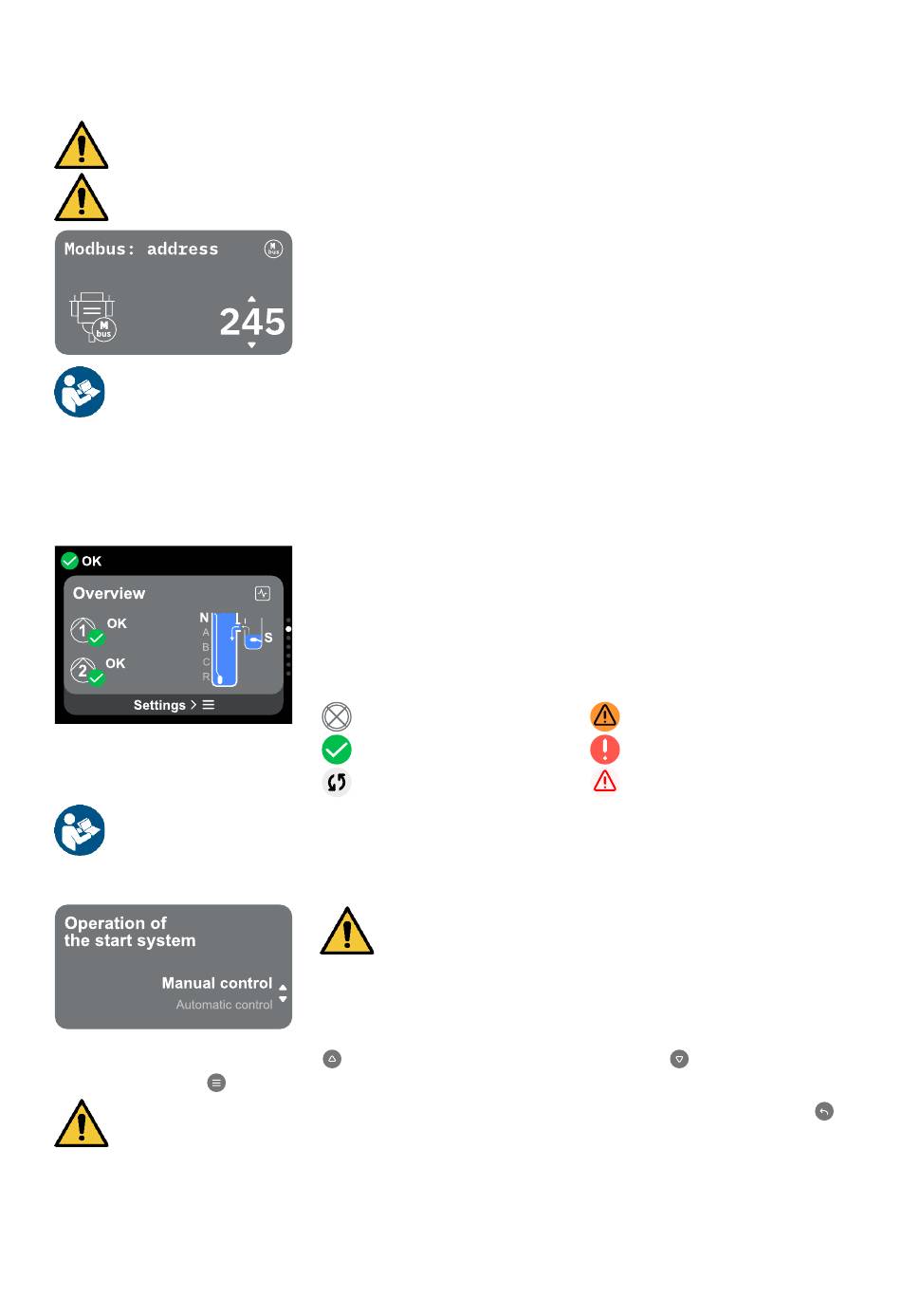

14.4 Ajustes opcionales
14.4.1 Configuración protocolo de comunicación
Esta pantalla permite habilitar o no el protocolo de comunicación Modbus que se debe aplicar al dispositivo.
Esta sección está orientada a usuarios familiarizados con los dispositivos Modbus. El operador deberá poseer los
conocimientos básicos de dicho protocolo y de las especificaciones técnicas.
Además, se asume que ya está presente una red Modbus RTU con un dispositivo "maestro".
Las conexiones eléctricas y los parámetros compatibles para la comunicación MODBUS RTU se describen en
el capítulo 17 PROTOCOLO DE COMUNICACIÓN MODBUS.
14.4.2 Ajustes adicionales
Esta pantalla permite activar o desactivar el ruido de la sirena de alarma que avisa y acompaña a posibles fenómenos de aviso y/o
alarma que se presentan en el sistema..
14.5 Menú principal
La imagen solo tiene fines representativos. No describe un estado efectivo del sistema.
14.5.1 Primera instalación
Control manual: mantener pulsada la tecla
mantener pulsada la tecla
Una vez probado el sistema manualmente, es necesario volver a la pantalla anterior pulsando la tecla
seleccionar "Iniciar funcionamiento autónomo"
Iniciar funcionamiento autónomo: desde esta pantalla, se puede indicar qué bombas habilitar o deshabilitar, permitiendo al sistema
gestionar la activación autónomamente.
El protocolo se realiza con el dispositivo, en la entrada RS 485.
Su uso se basa en el control remoto de estaciones de drenaje o aguas residuales, a
través de la red.
De esta manera, el dispositivo equipado con comunicación Modbus y conectado
oportunamente a la bomba, permitirá transferir en red datos y mandos relativos a su
estado.
Panorámica de la pantalla
La pantalla describe:
- A la izquierda el símbolo de la bomba 1 y su estado y el símbolo de la bomba 2 y
su estado.
- A la derecha, una representación gráfica del estado del sistema y de su estado.
Iconos de estado
Los iconos siguientes son válidos tanto para las bombas como para el sistema
Ningún estado detectado
Dispositivo listo
Dispositivo en funcionamiento
Solo en la primera instalación aparece la ventana emergente
"Funcionamiento del sistema de bombeo".
La activación del sistema se concede a través de "Control manual" o "Funcionamiento
autónomo". A continuación se muestra la descripción de las funciones.
para activar la bomba 1, mantener pulsada la tecla
para activar ambas bombas.
ESPAÑOL
198
Aviso
Alarma
Peligro
para activar la bomba 2 o
y
