(OUT1 для насоса 1 и OUT2 для насоса 2), а также, при необходимости, активирует внутренний звуковой сигнал. При
возникновении тревоги, если устройство оснащено дисплеем, будет доступно отображение сообщения об ошибке, и
подключенные насосы продолжат работать нормально.
7.2 Подключение выходов
В случае возникновения аварийных сигналов NGPANEL сообщает об этом тремя способами:
- С помощью звукового сигнала, который можно включить и выключить с панели управления, см. главу 14.4
Дополнительные конфигурации.
- Через выходы OUT1, OUT2, OUT3 путем переключения выходных контактов. Логика срабатывания сигналов тревоги,
следующая: OUT1 закрывается в случае аномалий насоса 1, OUT2 для насоса 2 и OUT3 для общих ошибок.
- На дисплее отображается описание текущего сообщения тревоги, а также можно получить доступ к истории тревог.
При внешнем подключении, сигнал тревоги передается дистанционно.
7.2.1 Подключение поплавков
Можно использовать 2 или 3 контрольных входа, которые должны быть подключены следующим образом:
- Система с 2 поплавками: в этом случае должны использоваться входы B и C (вход A не должен использоваться и
должен быть шунтирован в случае использования закрытых поплавков). Поплавки в резервуаре следует разместить, как
показано на Рис.9. Для получения информации об электромонтаже см. Рис.10.
Если используются открытые поплавки, важно шунтировать вход A. В противном случае насосы не
остановятся.
- Система с 3 поплавками: в этом случае необходимо использовать входы A, B и C. Поплавки должны быть размещены, как
показано на Рис.9. Для получения информации об электромонтаже см. Рис.10.
7.2.2 Подключение датчиков уровня
Можно использовать 2 или 3 контрольных входа, которые должны быть подключены следующим образом:
- Система с 2 датчиками уровня: в этом случае должны использоваться входы B и C (вход A не должен использоваться,
его следует шунтировать). Датчики уровня должны быть расположены, как показано на Рис.9. Для получения
информации об электромонтаже см. Рис.10.
Очень важно шунтировать вход A. В противном случае насосы не остановятся.
- Система с 3 датчиками уровня: в этом случае необходимо использовать входы A, B и C. Датчики уровня должны быть
размещены, как показано на Рис.9. Для получения информации об электромонтаже см. Рис.10.
Общий контакт входов A, B, C, R, N, S (см. Рис.11). Общий контакт является одним для всех входов и
подключается к нечетным клеммам (начиная слева с 1 по 11). Поэтому, если вы используете датчики уровня или
электродатчики, общий вход: A, B, C, R, N, S подсоединен к клеммам с нечетной нумерацией: 1, 3, 5, 7, 9, 11.
Датчики уровня: можно использовать только с чистой водой.
7.2.3 Подключение датчика глубины
NGPANEL в качестве устройства управления может использовать датчик глубины. Сигналы тревоги максимального или
минимального уровня могут генерироваться с помощью информации датчика глубины. Поэтому нет необходимости
подключать поплавки или датчики уровня к входам R или N. В случае необходимости максимальной надежности, в
дополнение к датчику глубины можно использовать 2 поплавка или датчика уровня, для сигналов тревоги R, N. Система
позволяет выбрать оба сигнала тревоги, ни одного, или только один из двух.

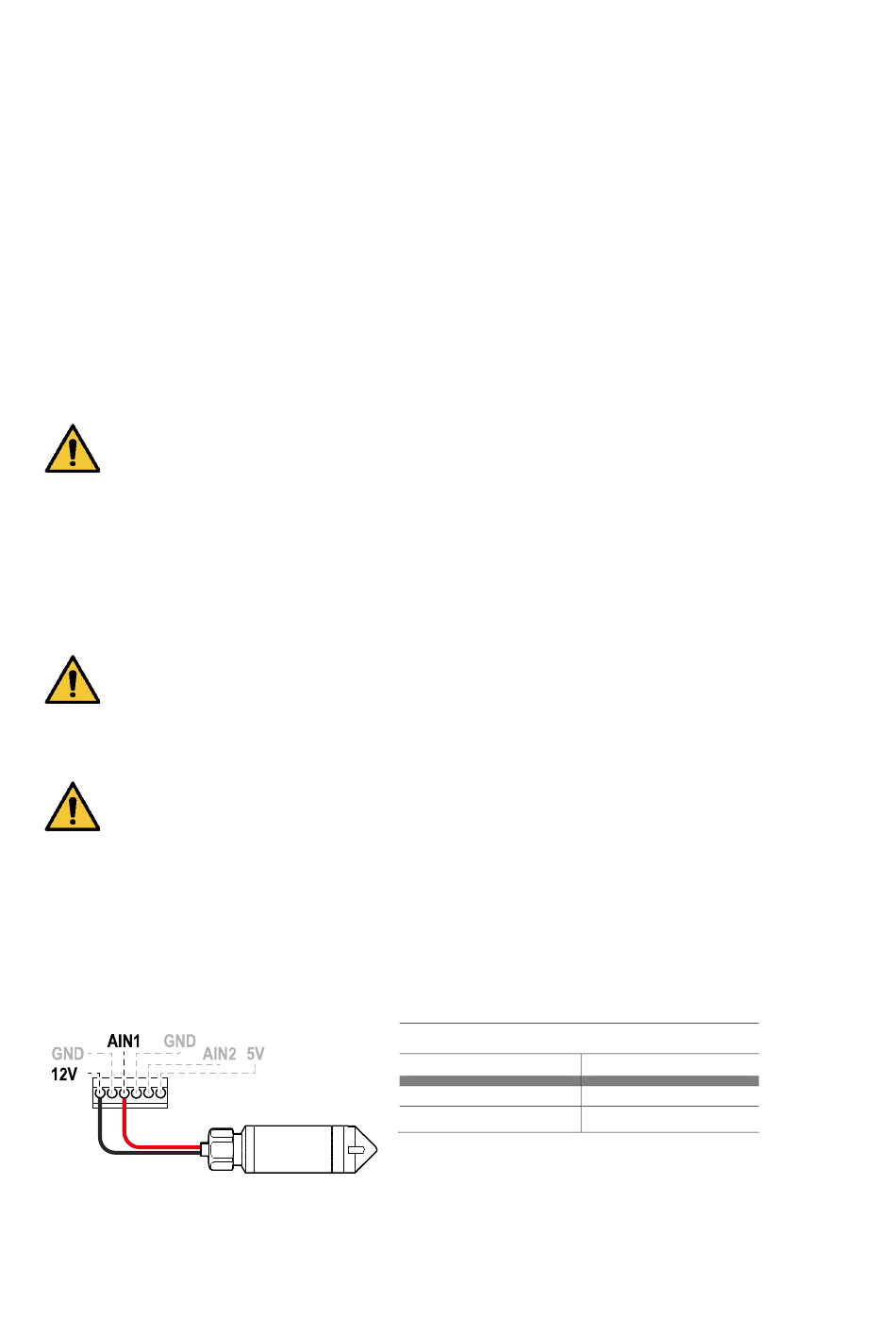

Рис.19: Подключение датчика глубины
Датчик глубины должен быть размещен рядом с дном резервуара, обеспечивая, чтобы он находился выше возможных
твердых отложений или загрязнений, настоящих или будущих.
РУССКИЙ
Подключение датчика глубины 4 – 20 мА
Сигнал
AIN1
12V
221
Датчик
- OUT / GND
+Vs
