17
ПРОТОКОЛ СВЯЗИ MODBUS
Этот раздел предназначен для пояснения правильного использования интерфейса MODBUS, применяемого к устройству.
Эта секция предназначена для пользователей, знакомых с устройствами Modbus. Оператор должен обладать
базовыми знаниями данного протокола и технических характеристик.
Предполагается, что уже существует сеть Modbus RTU с устройством "мастер".
Аббревиатуры и определения
CRC
CyclicRedundancyCheck
RTU
Remote Terminal Unit
0x
Префикс, обозначающий шестнадцатеричное число
17.1
Электрические соединения
Протокол Modbus реализован на шине RS 485. Соединения должны выполняться согласно следующей таблице.
Терминал Modbus
17.2
Конфигурация Modbus
Устройство может быть напрямую подключено к сети MODBUS RTU RS485 в качестве ведомого устройства.

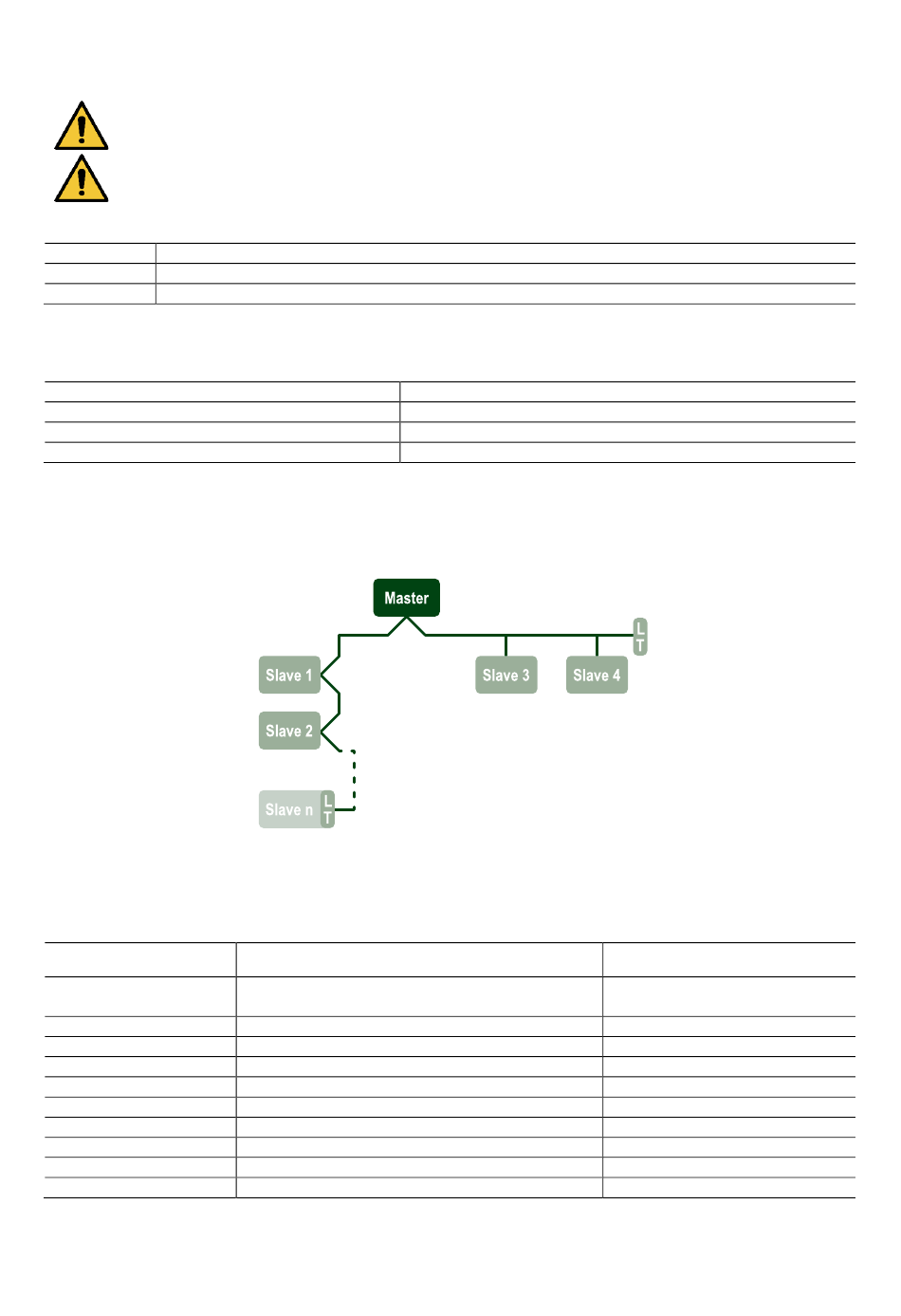

Следующий график представляет собой графическое изображение типа сети, которую необходимо создать.
Через связь Modbus насос позволит передавать информацию и команды о своем состоянии и состоянии группы насосов, к
которой он принадлежит.
Ниже описаны параметры, поддерживаемые для связи MODBUS RTU.
Спецификации Modbus
Протокол
Подключения
Физический интерфейс
Адрес modbus
Поддерживаемая скорость
Старт бит
Бит данных
Стоп бит
Бит четности
Задержка ответа
A
B
Y
Описание
Modbus RTU
Клеммная колодка
RS485
От 1 (по умолчанию) до 247
2400, 4800, 9600, 19200 (по умолчанию), 38400
1
8
1 (по умолчанию), 2
Нет, четный (по умолчанию), нечетный
От 0 (по умолчанию) до 3000 миллисекунд. (3 сек.)
Таблица 7 параметров Modbus RTU
РУССКИЙ
Неинвертированный терминал (+)
Инвертированный терминал (-)
Таблица 6:
240
Описание
GND
Примечания
Поддерживается
только
"ведомый"
режим
