6.2.1 Подключение поплавков
Можно использовать 2 или 3 контрольных входа, которые должны быть подключены следующим образом:
Система с 2 поплавками: в этом случае должны использоваться входы B и C (вход A не должен использоваться и
-
должен быть шунтирован в случае использования закрытых поплавков). Поплавки в баке следует подключить, как
показано на Рис.11. Для получения информации об электромонтаже см. Рис.12.
Если используются закрытые поплавки, важно шунтировать вход A. В противном случае насосы не
остановятся.
Система с 3 поплавками: в этом случае необходимо использовать входы A, B и C. Поплавки в резервуаре должны быть
-
подключены, как показано на Рис.11. Для получения информации об электромонтаже см. Рис.12.
6.2.2 Подключение датчиков уровня
Можно использовать 2 или 3 контрольных входа, которые должны быть подключены следующим образом:
Система с 2 датчиками уровня: в этом случае должны использоваться входы B и C (вход A не должен использоваться,
-
а в режиме дренирования его следует шунтировать). Датчики уровня должны быть подключены, как показано на Рис.11.
Для получения информации об электромонтаже см. Рис.12.
Очень важно шунтировать вход A. В противном случае насосы не остановятся.
Система с 3 датчиками уровня: в этом случае необходимо использовать входы A, B и C. Датчики уровня должны быть
-
подключены, как показано на Рис.11. Для получения информации об электромонтаже см. Рис.12.
Общий контакт входов A, B, C, R, N (см. Рис.11). Общий контакт является одним для всех входов и
подключается к нечетным клеммам (начиная слева с 1 по 11). Поэтому, если вы используете электродатчики,
общий вход: A, B, C, R, N подсоединен к клеммам с нечетной нумерацией: 1, 3, 5, 7, 9, 11.
Датчики уровня: можно использовать только с чистой водой.
6.2.3 Подключение датчика глубины
NGPANEL в качестве устройства контроля может использовать датчик глубины. Сигналы тревоги максимального или
минимального уровня могут генерироваться с помощью информации датчика глубины. Поэтому нет необходимости
подключать поплавки или датчики уровня к входам R или N. В случае необходимости максимальной надежности, в
дополнение к датчику глубины можно использовать 2 поплавка или датчика уровня, для сигналов тревоги R, N. Система
позволяет выбрать оба сигнала тревоги, ни одного, или только один из двух.

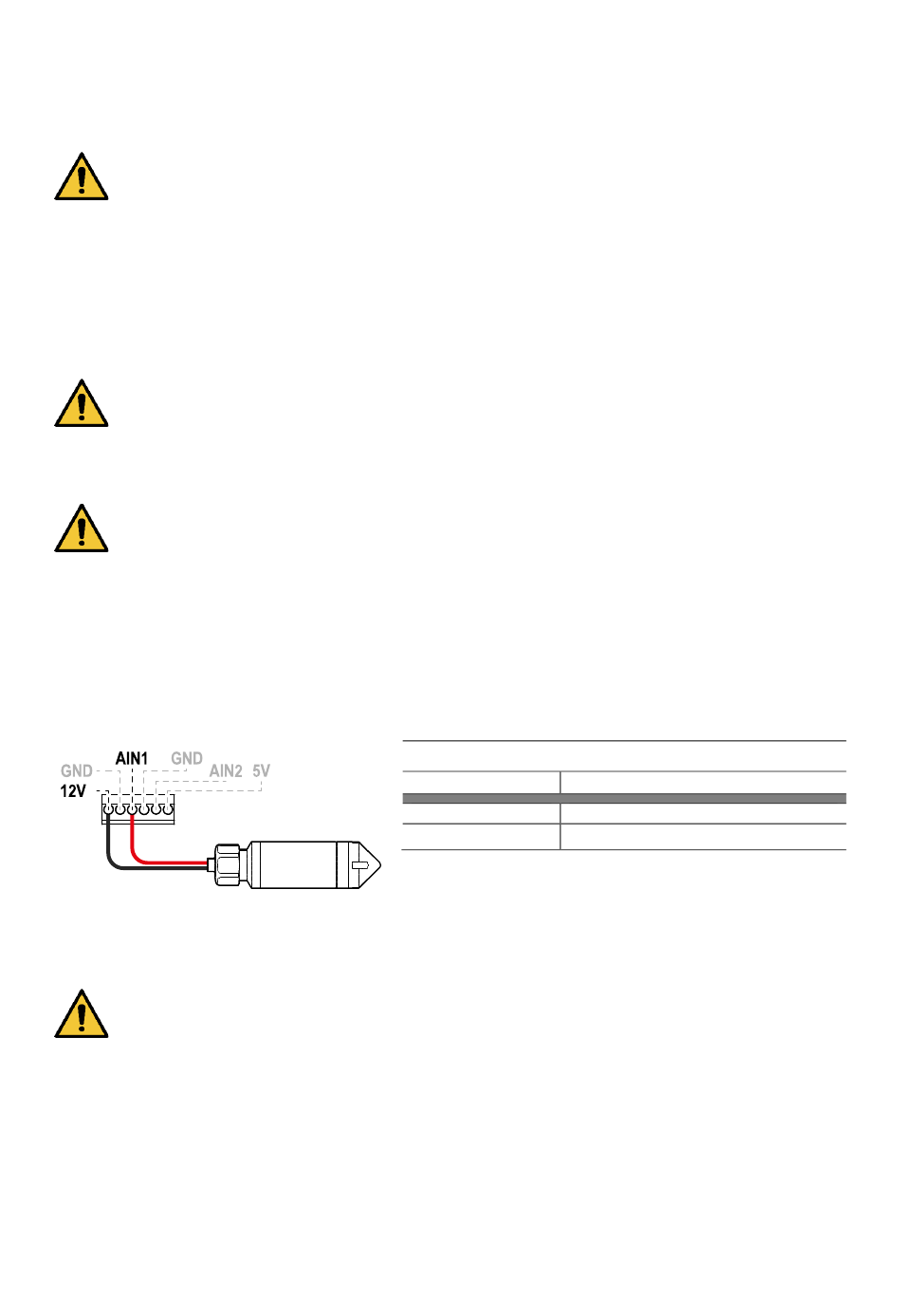

Рис.18: Подключение датчика глубины
Датчик глубины должен быть размещен рядом с дном резервуара. Удостоверьтесь, чтобы он находился выше возможных
твердых отложений или загрязнений, настоящих или будущих.
ВНИМАНИЕ: неправильная проводка датчика может привести к повреждению устройства и датчика.
6.2.4 Порт питания USB для внешней точки доступа
Панель оснащена USB-портомдля питания внешнего устройства (набора DAB-модем Wi-Fi), размещаемого непосредственно
внутри панели, и способного создавать Wi-Fi точку доступа для использования устройства даже в отсутствие предварительно
настроенной Wi-Fi сети.
6.3 Конфигурация контрольных входов
Для настройки дренажной конфигурации с поплавками, датчиками уровня или с датчиком глубины следуйте инструкциям,
отображаемым на экране, в главе 14.2.2 Использование с поплавками, 14.2.3 Использование с датчиками уровня и 14.2.1
Использование с датчиком глубины.
РУССКИЙ
Подключение датчика глубины 4 – 20 мА
Сигнал Датчик
AIN1 - OUT / GND
12V +Vs
