syvyysanturin lisäksi käyttöön voidaan ottaa myös 2 uimuria tai tasoanturia hälytyksiä R ja N varten. Järjestelmä sallii kummankin, ei
yhdenkään tai vain toisen hälytyksen valinnan.

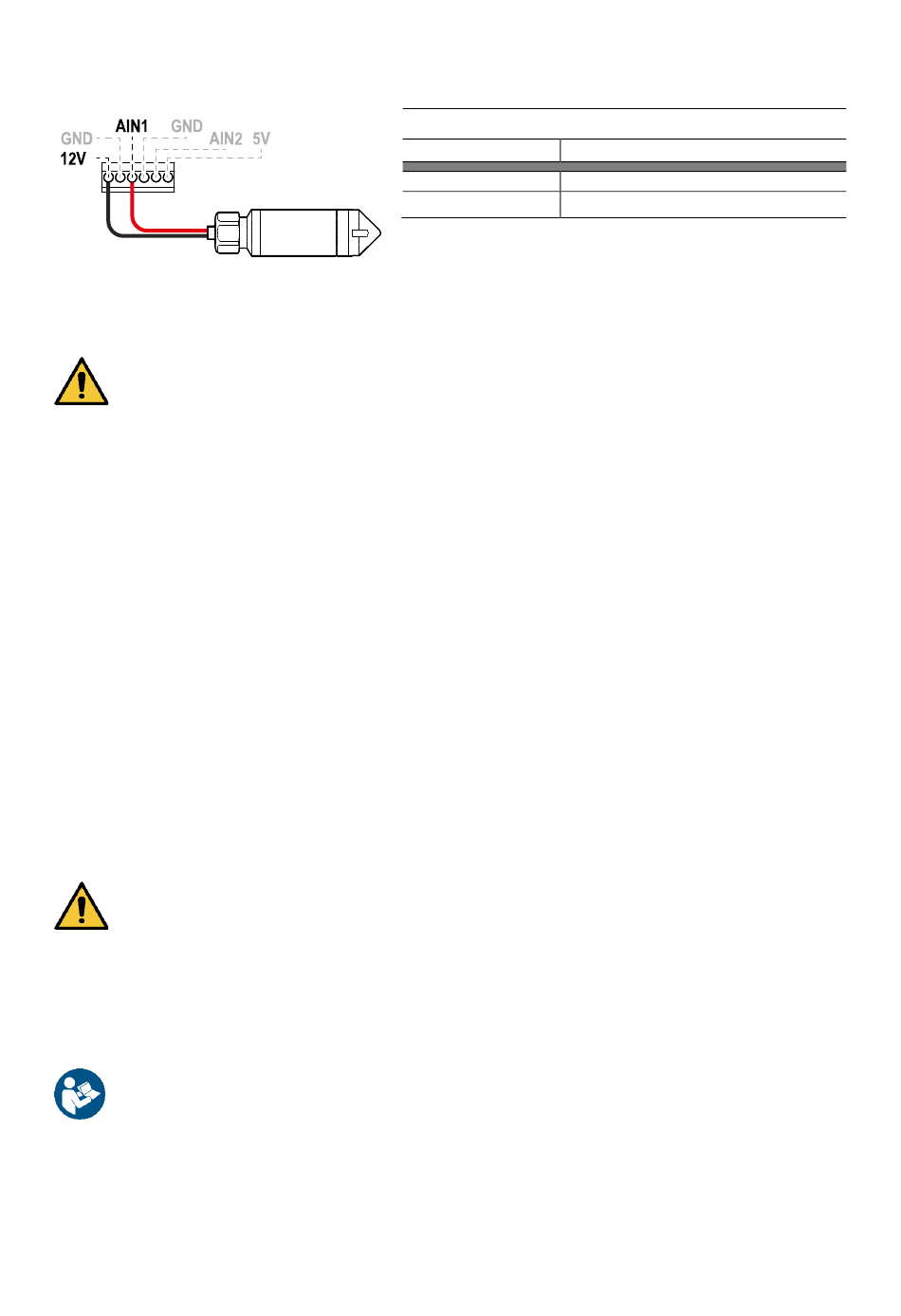

Kuva 18: Syvyysanturin liitäntä
Syvyysanturi tulee sijoittaa lähelle säiliön pohjaa. Varmista, että se on mahdollisten kiinteiden hiukkasten tai epäpuhtauksien (myös
myöhemmin kerääntyvät) yläpuolella.
HUOMIO: anturin virheellinen johdotus saattaa vaurioittaa laitetta ja anturia.
6.2.4 USB-virtaportti ulkoiselle yhteyspisteelle
Taulu on varustettu USB-portilla, johon voidaan liittää suoraan taulun sisälle asennettava apulaite (DAB-sarjan wifi-modeemi) ja joka
kykenee luomaan wi-fi-yhteyspisteen laitteen yhdistämiseksi myös ilman olemassa olevaa langatonta verkkoa.
6.3 Ohjaustulojen määritys
Noudata näytön ja lukujen 14.2.2 Käyttö uimureilla, 14.2.3 Käyttö tasoantureilla ja 14.2.1 Käyttö syvyysanturilla
ohjeita tyhjennyksen määrityksessä uimureilla, tasoantureilla tai syvyysanturilla.
6.4 Rs485 Modbus RTU -liitäntä
Katso sähköliitäntöjä ja luettavia ja/tai muutettavia Modbus-rekistereitä koskevat tiedot luvusta 17 MODBUS-YHTEYSPROTOKOLLA.
7 TÄYTTÖTOIMINTO
Taulua voidaan käyttää täyttöjärjestelmien toteutukseen. Ohjaustuloina voidaan käyttää uimureita, tasoantureita tai syvyysantureita.
Katso yleiskaavio Kuva 9. Kiinnitä erityistä huomiota seuraaviin ohjeisiin:
- Tasoantureita voidaan käyttää ainoastaan kirkkaassa ja puhtaassa vedessä.
- Maksimi- tai minimitason hälytykset voidaan laukaista uimureista tai tasoantureista. Jos käytössä on syvyysanturi, laukeamisen
aiheuttavat syvyysanturin lukemat kynnysarvot.
7.1 Lisäsuojien liitäntä
NGPANEL-taulun hälytystuloja voidaan haluttaessa käyttää pumppujen pysäytykseen, jos vettä ei ole tai moottorien lämpötila on liian
korkea. Hälytystilanteessa pumput pysähtyvät, äänimerkki soi ja vastaavat hälytyslähdöt kytkeytyvät päälle.
Pumput käynnistyvät saavutettaessa minimitaso. Äänimerkki soi ja vastaava hälytyslähtö (OUT3) kytkeytyy
päälle.
Kaikissa tapauksissa näytöllä (jos asennettu) näytetään hälytystyyppi.
Jos hälytysolosuhteet lakkaavat olemasta, NGPANEL jatkaa normaalia toimintaansa.
- Maksimitason hälytys: Tämä hälytyssignaali voi saapua uimurista, tasoanturista tai syvyysanturista. Tasoanturi tai uimuri
liitetään NGPANEL-taulun koskettimeen N ja asetetaan säiliöön korkeimpaan kohtaan, jonka neste voi turvallisesti saavuttaa.
Huom: Ellei tätä hälytystä käytetä, koskettimeen N tulee asentaa oikosulkupala, ellei käytössä ole normaalisti suljetut
uimurit. Tässä tapauksessa järjestelmälle voidaan ilmoittaa valinnasta olla käyttämättä tuloa N. Noudata näytöllä
annettuja ohjeita, jotka selostetaan luvussa 14.3 TÄYTÖN määritys.
Jos käytössä on syvyysanturi, hälytys voidaan ottaa käyttöön kalibroimalla parametri näytön ohjeiden mukaan. Katso luku 14.3.1
Käyttö syvyysanturilla > Suojatasojen määritys.
Minimitason hälytys: Tämä hälytyssignaali voi saapua uimurista, tasoanturista tai syvyysanturista. Tasoanturi tai uimuri liitetään
-
NGPANEL-taulun koskettimeen R ja asetetaan säiliön alhaisimpaan kohtaan, jonka neste voi turvallisesti saavuttaa.
Jos käytössä on syvyysanturi, hälytys voidaan ottaa käyttöön kalibroimalla parametri näytön ohjeiden mukaan. Katso luku 14.3.1
Käyttö syvyysanturilla > Suojatasojen määritys.
SUOMI
Syvyysanturin liitännät 4 – 20 mA
Signaali Anturi
AIN1 - OUT / GND
12V +Vs
