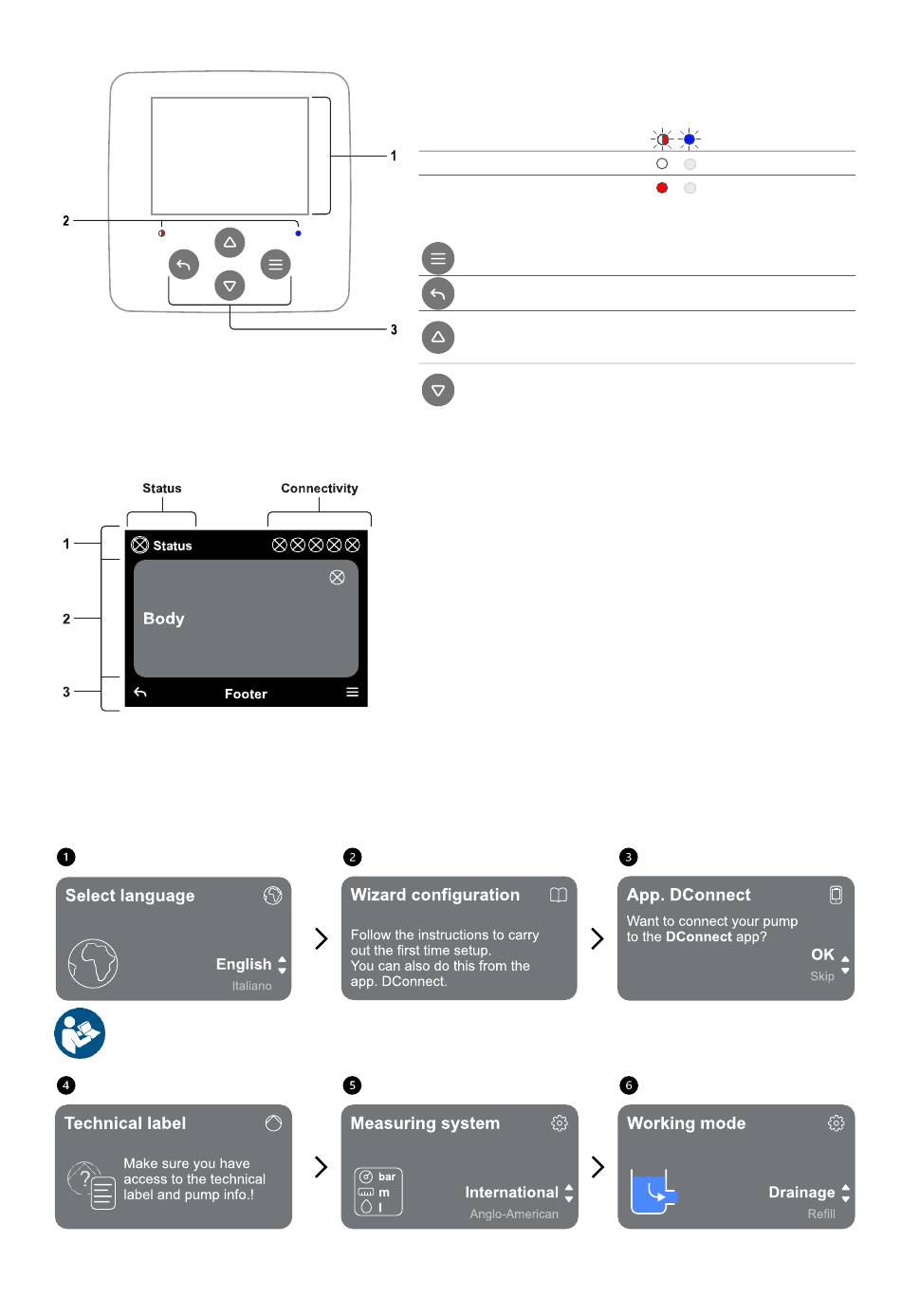

14 PANNELLO DI CONTROLLO
DISPLAY
14.1 Configurazione iniziale
Avviando il quadro la prima volta, sullo schermo viene visualizzato il processo di configurazione iniziale.
Seguire le istruzioni visualizzate sullo schermo per portare a termine il processo.
Seleziona Lingua
Per la configurazione con App. DConnect vedi capitolo 14.1.1 Configurazione iniziale con App. DConnect.
Etichetta Tecnica
L'ultimo passo della Configurazione Iniziale prevede la scelta modalità di funzionamento: 14.2 Configurazione 14.3 Configurazione
1 – Display
2 – Led
Sistema in fase di avvio
Sistema attivo
Sistema in errore
3 – Tasti
Premere per confermare e passare alla schermata successiva.
Premere per accedere alla pagina di menù selezionata.
Premere per annullare e tornare alla schermata precedente.
Premere per uscire dalla pagina di menù corrente.
Premere per navigare all'interno del menù.
Premere per incrementare il parametro selezionato.
Tenendo premuto aumenta la velocità di incremento.
Premere per navigare all'interno del menù.
Premere per decrementare il parametro selezionato.
Tenendo premuto aumenta la velocità di decremento.
1 – Header
Status: Descrive la condizione dell'intero sistema (pompe e quadro).
Connectivity: Descrive lo stato della connettività del sistema. Solo se
prevista dal prodotto.
2 – Body
La parte centrale del display varia a seconda della pagina visualizzata, e
ne descrive le informazioni necessarie.
3 – Footer
La parte inferiore del display ospita le voci "INDIETRO" e "CONFERMA".
In aggiunta compariranno ulteriori messaggi contestuali in relazione alla
pagina di menù visualizzata.
Configurazione Guidata
Sistema di Misura
15
App. DConnect
Modalità di funzionamento
