Sistema a 3 sonde di livello: in questo caso vanno utilizzati gli ingressi A, B e C. Le sonde di livello vanno collegate come in
-
Fig.11. Per l'installazione elettrica vedere Fig.12.
Contatto comune degli ingressi A, B, C, R, N (Vedi Fig.11). Il contatto comune è uno solo per tutti gli ingressi ed è
connesso ai morsetti dispari (partendo da sinistra dall'1 all'11). Per cui se si utilizzano elettro sonde il comune per gli
ingressi: A, B, C, R, N va collegato ai morsetti con numerazione dispari: 1, 3, 5, 7, 9, 11.
Sonde di livello: possono essere usate solo con acqua chiara e pulita.
6.2.3 Collegamento sensore di profondità
NGPANEL come dispositivo di controllo può utilizzare un sensore di profondità. Gli allarmi di livello massimo o minimo possono essere
generati con le informazioni del sensore di profondità. Quindi non è necessario collegare galleggianti o sonde di livello agli gli ingressi
R o N. Se si desidera il massimo dell'affidabilità si possono utilizzare oltre al sensore di profondità anche 2 galleggianti o sonde di
livello, per gli allarmi R, N. Il sistema permette di selezionare entrambi gli allarmi, nessuno, o solo uno dei due.

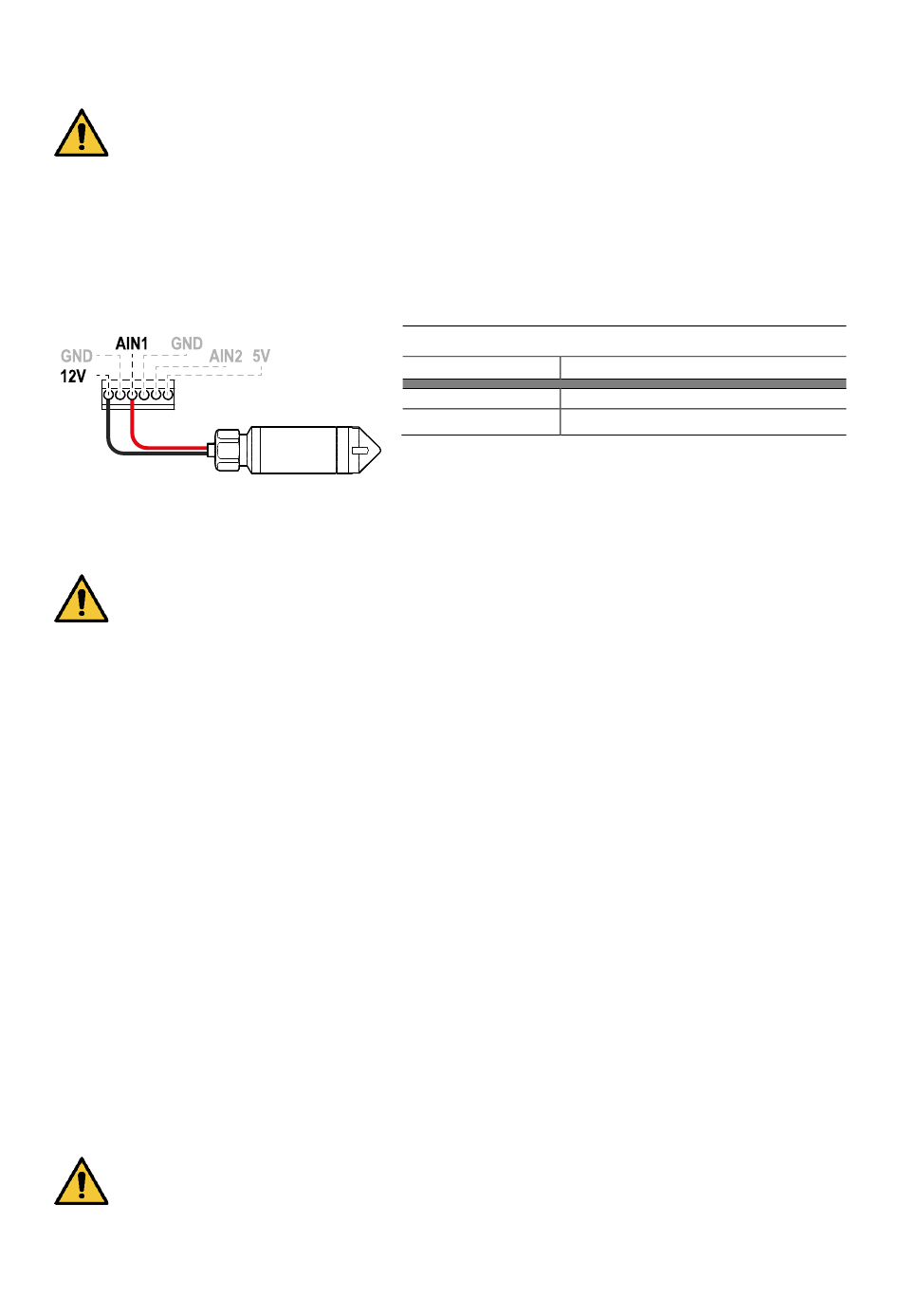

Fig.18: Collegamento sensore di profondità
Il sensore di profondità va posizionato nei pressi del fondo del serbatoio, avendo cura che sia al di sopra di eventuali residui solidi o
impurità, presenti o futuri.
ATTENZIONE: il cablaggio errato del sensore può danneggiare l'apparato e il sensore.
6.2.4 Porta d'alimentazione USB per hotspot esterno
Il quadro è dotato di una porta USB in grado di alimentare un dispositivo ausiliario (DAB kit-modem wifi) da porre direttamente all'interno
del quadro, ed in grado di generare un hotspot wifi da utilizzare per connettere il dispositivo anche in assenza di una rete wifi
preesistente.
6.3 Configurazione ingressi di controllo
Per configurazione drenaggio con galleggianti, sonde di livello o con sensore di profondità, seguire le istruzioni indicate a display, nei
capitoli 14.2.2 Utilizzo con galleggianti, 14.2.3 Utilizzo con sonde di livello e 14.2.1 Utilizzo con sensore di profondità.
6.4 Connessione Rs485 Modbus RTU
Per quanto riguarda le informazioni relative ai collegamenti elettrici e ai registri Modbus consultabili e/o modificabili, fare riferimento al
capitolo 17 PROTOCOLLO DI COMUNICAZIONE MODBUS.
7 FUNZIONE RIEMPIMENTO
Il quadro può essere utilizzato per la realizzazione di impianti di riempimento. Come ingressi di controllo possono essere usati
indifferentemente sia galleggianti che sonde di livello che sensori di profondità. Per lo schema generale vedi Fig.9. Bisogna prestare
particolare attenzione a:
- Le sonde di livello possono essere usate solo con acqua chiara e pulita.
- Gli allarmi di livello massimo, livello minimo, possono essere generati da galleggiati o da sonde di livello, oppure se si usa il
sensore di profondità da soglie sul valore letto dal sensore di profondità.
7.1 Collegamento delle protezioni supplementari
È possibile, ma non necessario, utilizzare gli ingressi di allarme all'NGPANEL in modo che le pompe si fermino in caso di mancanza d'acqua
o temperatura troppo alta dei motori. In caso di allarme le pompe si fermano, suona il cicalino, e si attivano le uscite di allarme corrispondenti.
In caso di livello minimo raggiunto, le pompe si attivano. Suona il cicalino, si attiva l'uscita di allarme
corrispondente (OUT3)
In tutti i casi, a display, si dà indicazione del tipo di allarme.
Nel caso in cui le condizioni di allarme non sussistano più, l'NGPANEL riprende il suo normale funzionamento.
ITALIANO
Collegamenti del sensore profondità 4 – 20mA
Segnale Sensore
AIN1 - OUT / GND
12V +Vs
