14 BEDIENFELD
DISPLAY
14.1 Erstkonfiguration
Beim ersten Start der Steuertafel wird am Bildschirm der Prozess der Erstkonfiguration angezeigt.
Die Anweisungen am Bildschirm befolgen, um den Vorgang abzuschließen.
Sprache wählen
Für die Konfiguration mit der App DConnect siehe Kapitel 14.1.1 Erstkonfiguration mit App DConnect.

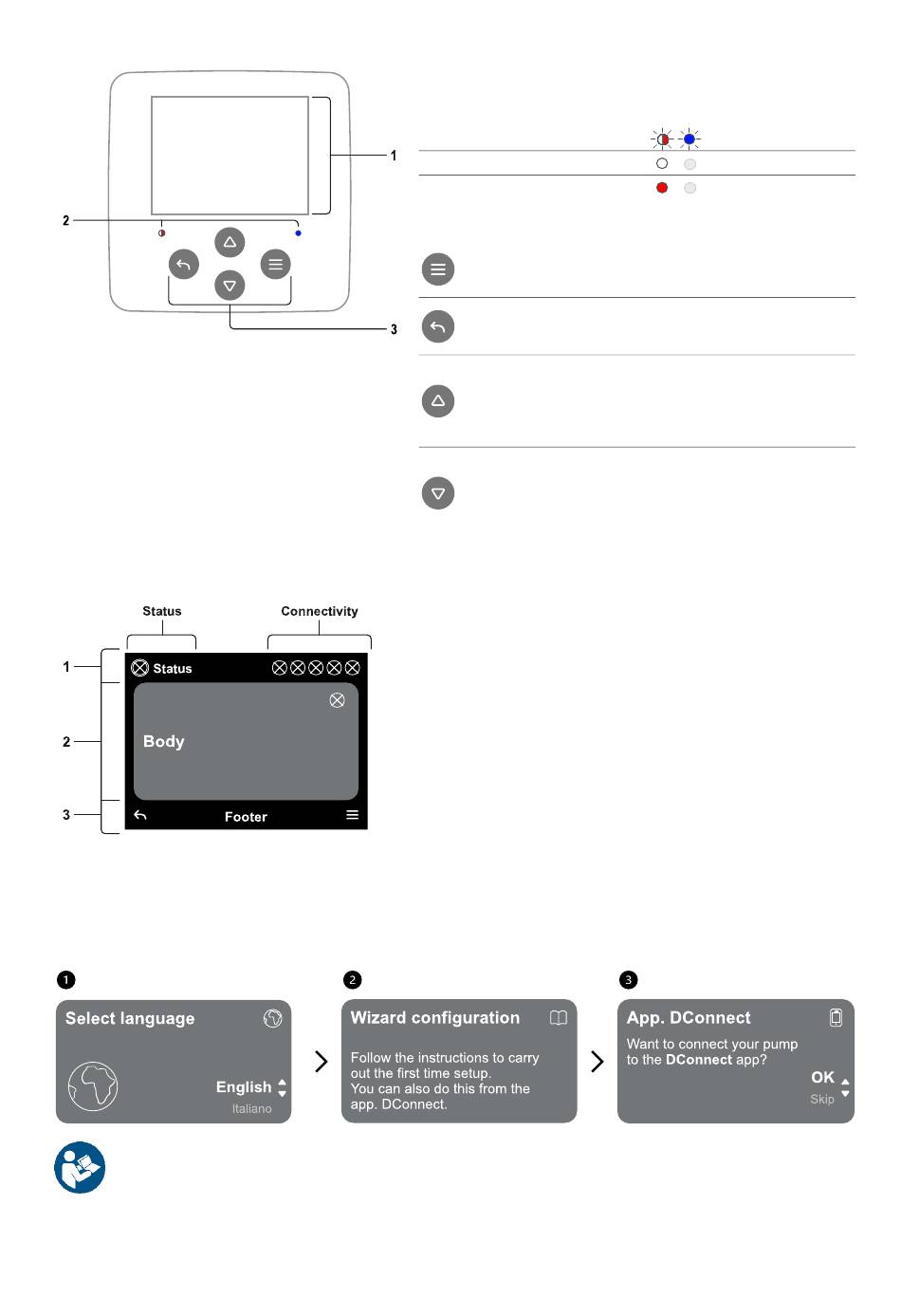

1 – Display
2 – LED
System in Anlaufphase
System aktiv
System im Fehlerzustand
3 – Tasten
Drücken, um zu bestätigen und zum nächsten Bildschirm zu
wechseln.
Drücken, um die ausgewählte Menüseite aufzurufen.
Drücken, um abzubrechen und zum vorherigen Bildschirm
zurückzukehren.
Drücken, um die aktuelle Menüseite zu verlassen.
Drücken, um durch das Menü zu navigieren.
Drücken, um den Wert des ausgewählten Parameters zu
erhöhen.
Bei gedrückt gehaltener Taste wird die Erhöhungsrate
beschleunigt.
Drücken, um durch das Menü zu navigieren.
Drücken, um den Wert des ausgewählten Parameters zu
senken.
Bei gedrückt gehaltener Taste wird die Senkungsrate
beschleunigt.
1 – Kopfzeile
Status: Beschreibt den Zustand des gesamten Systems (Pumpen und
Steuertafel).
Connectivity: Beschreibt den Status der Konnektivität des Systems.
Nur, wenn vom Gerät vorgesehen.
2 – Mittelteil
Der mittlere Teil des Displays variiert abhängig von der angezeigten Seite
und beschreibt die erforderlichen Informationen.
3 – Fußzeile
Im unteren Teil des Displays befinden sich die Optionen „ZURÜCK" und
„BESTÄTIGEN". Darüber hinaus werden weitere Kontextmeldungen für
die angezeigte Menüseite eingeblendet.
Geführte Konfiguration
120
App DConnect
