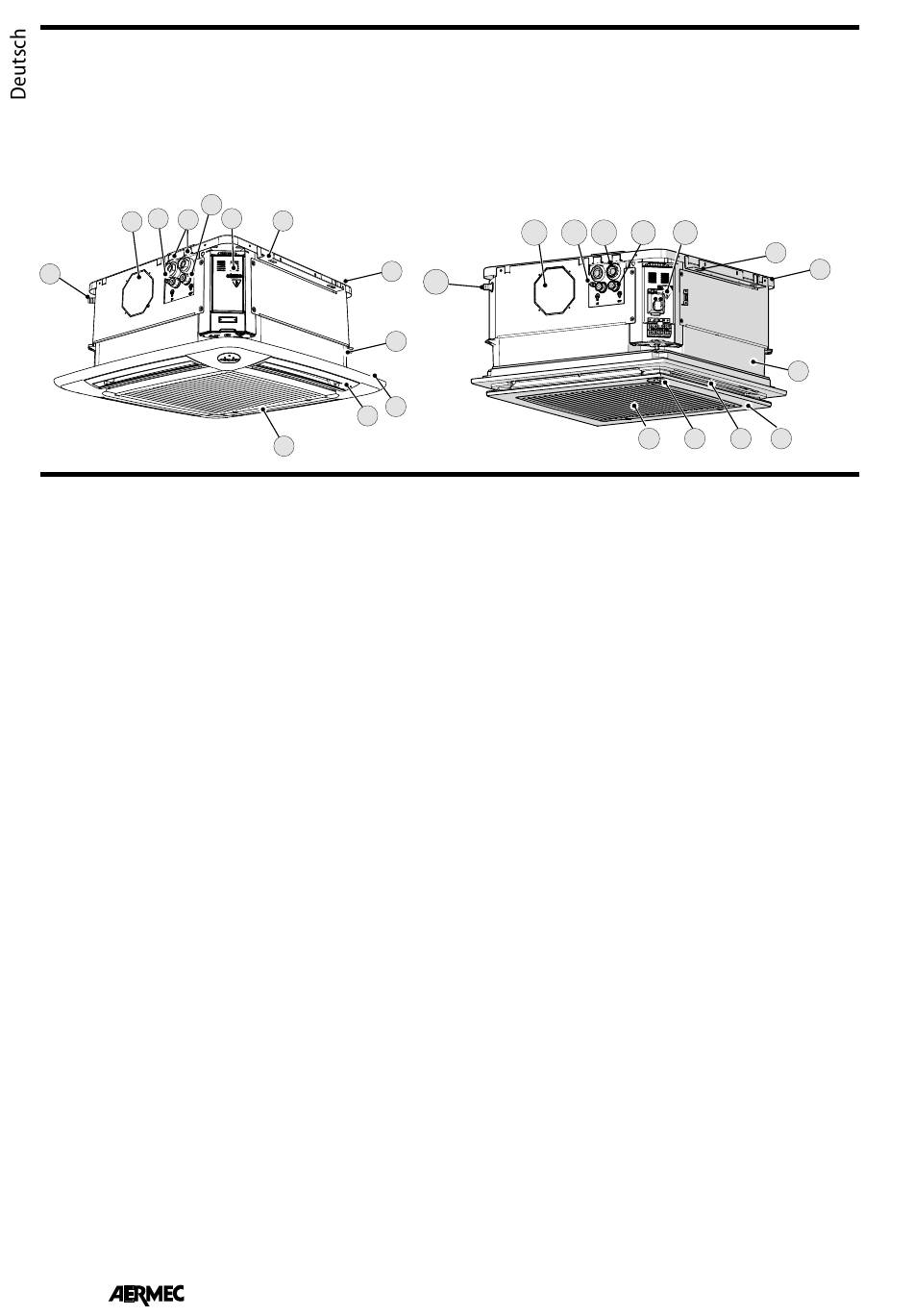

HAUPTKOMPONENTEN

1 Gitter mit Luftfilter (
GLLI-GLFI
2 Ableiter Luftvorlauf (
GLLI-GLFI
3 Gitterrahmen ( )
GLLI-GLFI
4 Wanne
5 Untergestell
FCLI (Modul 600)
(GLLI100) (GLLI100N) (GLLI100EH)
8
9
11 10
12

BESCHREIBUNG

Der Kassetten-Gebläsekonvektor FCLI ist ein End-
gerät zur Aufbereitung der Raumluft. FCLI ist ein
Konzentrat aus erstklassigen technologischen und
funktionellen Eigenschaften, wodurch er sich für
die Klimatisierung eines jeden Raums eignet.Die
Ausgabe klimatisierter Luft erfolgt direkt und im
gesamten Raum verteilt. FCLI erzeugt auch Wärme,
wenn das Gerät in eine Heizanlage mit Kessel oder
Wärmepumpe eingegliedert wird, kann jedoch in
den Sommermonaten auch als Klimagerät benutzt
werden, wenn die Heizanlage über einen Kaltwas-
sersatz verfügt.
Die Gebläsekonvektoren sind für 2- und 4-Leiter-
Systeme entworfen.
Die Einheit wird in der Hängedecke installiert, wobei
die Möglichkeit besteht, aufbereitete Luft in die
angrenzenden Räume zu leiten sowie Außenluft
unabhängig von der Lüftung der Einheit ein-
zuleiten. Aufgrund seiner Abmessungen ist der
Konvektor FCLI mit "Modul 600" vollkommen in die
Standardverkleidungen 600x600 für Zwischende-
cken integrierbar.
UNTERGESTELL
Die Einheit ist durch einen ganzheitlichen Metallauf-
bau gekennzeichnet. Das tragende Untergestell
besteht aus gezogenem, verzinktem und mit Poly-
esterpulver lackiertem Stahlblech. Am Untergestell
sind befestigt: Befestigungsbügel, Wärmetau-
scher, Motor und Lüfter, Kondensatablaufpumpe,
Anschlussplatte, Klemmleiste und Kondensatsam-
melwanne. Ermöglicht mittels entsprechender
Flansche an den Seitenteilen die Kanäle für die
Frischluftzufuhr und / oder für die Vorlauf in einen
angrenzenden Raum anzuschließen.
BEFESTIGUNGSBÜGEL
Verzinkte Stahlbügel zur Befestigung der Einheit an
der Zimmerdecke.
WANNE
Wanne zum Abschluss der aus durch Injektion ko-
gepresstem Polystirol hergestellten Einheit, um
Wärmeverluste und Ausbildung von Kondensat zu
vermeiden. Dient als Leitung für die aufbereitete
Luft zu den Umlenkklappen und von der Konden-
32
) 6 Befestigungsbügel
) 7 Schaltkasten
8 Wasseranschlüsse (nur für 4-Leiter-
System)
9 Wasseranschlüsse (2-Leiter-System)
7
6
5
4
3
2
1
satsammelwanne.
Die Ansaug-Luftleitung ist mit einem Schutzgitter
versehen, um den Zugriff zum Ventilatorgehäuse
zu verhindern.
Wärmetauscher
Die eingesetzten Austauscher sind mit Kupferrohren
und gefalzten Aluminiumlamellen oder Turbolenz-
Lamellen gefertigt. Sind für eine maximale Wärme-
tauschfläche ausgelegt. Alle Austauscher sind mit
einem Entlüftungs- und einem Wasserabflussventil
ausgestattet, die sich entsprechend am höchsten
und tiefsten Punkt des Austauscherkreises befinden.
3-WEGE-VENTIL
Interne 3-Wege-Ventile des Typs Alles oder Nichts-
mit Antrieb mit Schnellanschluss und Sichtanzei-
ge der Positionserienmäßig auf Wärmetauscher
warm / kalt montiert, mit Strom 230V ~ 50Hz
gespeist.
LÜFTUNGSEINHEIT
Die Lüftungseinheit mit neu gestaltetem Axial-
Zentrifugal-Lüfter für eine niedrige Schallemission,
dynamisch und statisch ausgewuchtet.
Der dreiphasige Brushless-Elektromotor wird über
eine spezielle Inverter-Vorrichtung gespeist, die
die ständige Veränderung der Lüftergeschwin-
digkeit ermöglicht .
Der Elektromotor wird durch elastische Halterungen stoß-
gedämmt. Die Welle aus Stahl ist auf Lagern montiert
und gegenüber Salznebel gemäß den Bestimmungen
ASTM B117/64 widerstandsfähig.
Die Lüftungseinheit ist auch für die Wartung und
Reinigung mühelos zugängig.
KONDENSATABLAUFEINRICHTUNG
Die Kondensatablaufeinrichtung ist für die Entsor-
gung des von der Einheit erzeugten und in der
Polystirolwanne angesammelten Kondensats
notwendig. Sie besteht aus einer Steuerplatine,
einem Rückschlagventil, einem Schwimmer
mit drei Ebenen sowie einer Pumpe mit einer
maximalen Förderhöhe von 800 mm. Die Einheit
kann mühelos über einen Kunststoffanschluss
mit Außendurchmesser mit Øext. 16 mm an die
Kondensatablaufanlage angeschlossen werden.
ALARM: sobald der Kondensatstand in der Wanne die
vorab festgelegte Grenze erreicht, sperrt der Alarm
FCLI (Modul 600)
(GLFI10) (GLFI10N) (GLFI10M) (GLFI10EH)
12 11 10
13
WASSERANSCHLÜSSE
Die Anschlussplatte enthält die Wasseranschlüsse
GLLI/
Luftansaug- und -auslassgitter
Das Gitter gehört zur Gittergruppen-Baureihe
Das Profil und die Öffnung der Klappen wurde so
Das Ansaugen erfolgt durch das mittlere Gitter, der
FILTERBEREICH
Mechanischer Luftfilter mit Rahmen aus ABS, Farbe
Filter mit Selbstlöschung Klasse V0 (UL94).
Leicht herausziehbar und aus regenerierbarem Mate-
BEDIENFELD
Verwenden Sie ein Bedienfeld mit Thermostat und
10 Entlüftungsventil
11 Halbstanzung, Anschluss für Luftauslass in
einen angrenzenden Raum
12 Kondensatableitung
9 8
7
1
2 3 4
den Wasserzufluss zum Austauscher und lässt nur
den Ventilator weiterlaufen.
und die Entlüftung des Primärkreises des Wär-
metauschers für 2- und 4-Leiter-Systeme. Auf der
Platte sind im Relief die Symbole für die Wasseran-
schlüsse des Wassereingangs (IN) und -ausgangs
(OUT) eingestanzt.
(Zubehör)
GLFI
GLLI100/GLLI10 GLLI100N/GLLI10N/ GLLI10M
GLLI100EH/ GLFI10EH und GLLI20
Zubehör).
geplant, dass sowohl für den Winter- als auch
Sommerbetrieb eine bestmögliche Luftverteilung
möglich ist.
Vorlauf über die manuell verstellbaren Schlitze im
Rand. Aus Kunststoff der Farbe RAL 9010, enthält
den Luftfilter, leicht zur Reinigung herausziehbar.
GLLI /GLFI müssen mit einem externen Bedienfeld
(nicht im Lieferumfang enthalten) mit Thermostat
und Steuerung der Gebläsedrehzahl mit Ausgang
0-10V verknüpft werden.
RAL9010.
rial hergestellt, lässt sich durch Abspülen reinigen.
Steuerung der Gebläsedrehzahl mit Ausgang
zu 0-10V .
6
5
(obligatorisches
