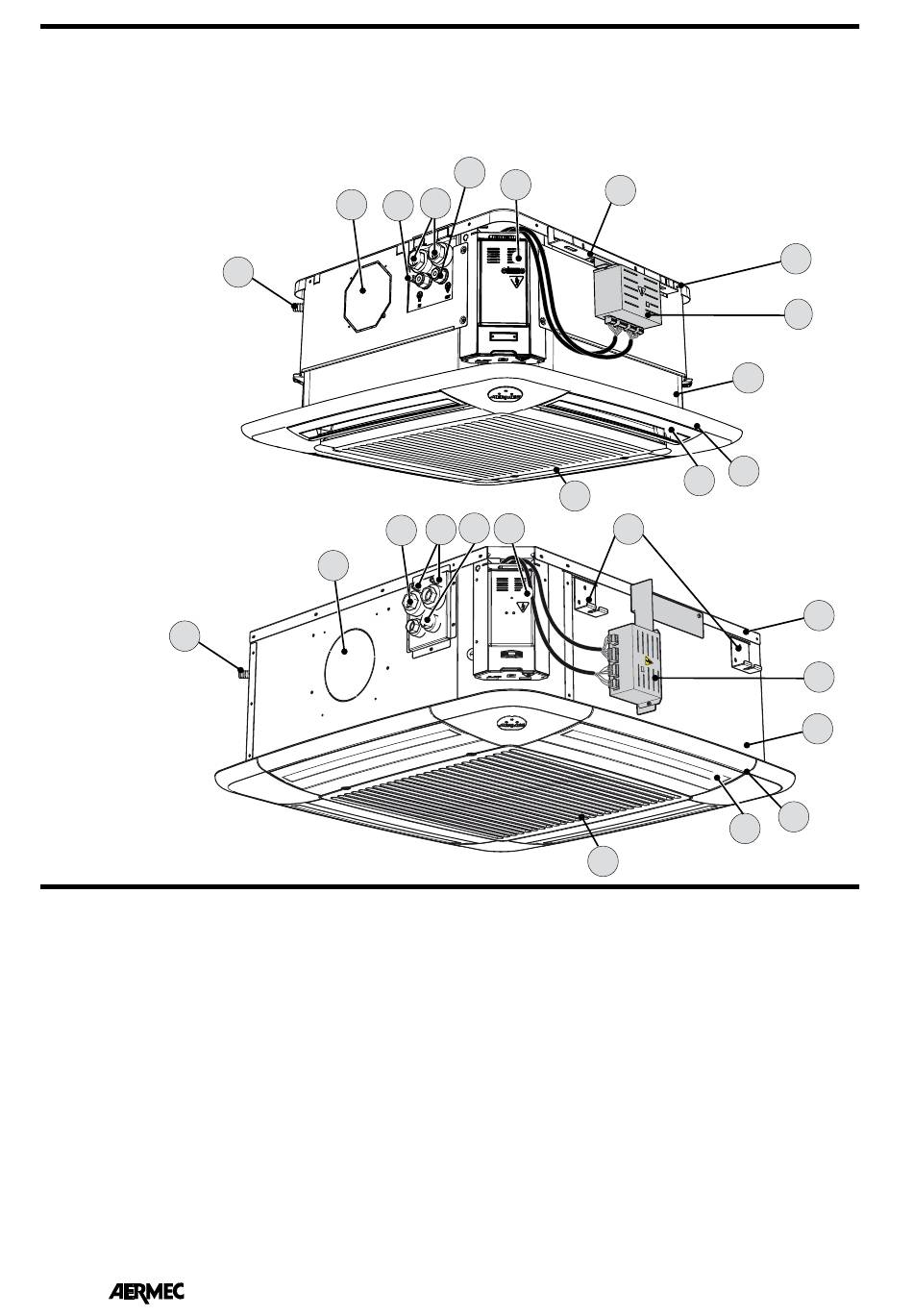

HAUPTKOMPONENTEN
1 Gitter mit Luftfilter (GLLI)
2 Ableiter Luftvorlauf (GLLI)
3 Gitterrahmen (GLLI)
4 Wanne
5 Inverter-Vorrichtung
FCLI (Modul 600)
GLLI 10
FCLI (Modul 840)
GLLI 20
13
BESCHREIBUNG DER BAUTEILE
SOCKEL
Die Einheit ist durch ein einteiliges ,
verstärktes Metallgestell mit Isolierung
aus Schaumpolistirol gekennzeichnet,
die durch Injektionspressen herge-
stellt wurde und der Schalldämmung
und Weiterleitung der Luft dient.
Das tragende Untergestell besteht
a u s
g e z o g e n e m ,
v e r z i n k t e m
und mit Polyesterpulver lackier-
tem Stahlblech. Am Untergestell
sind befestigt: Befestigungsbügel,
W ä r m e t a u s c h e r ,
M o t o r
L ü f t e r, Ko n d e n s a t a b l a u f p u m p e ,
Anschlussplatte, Klemmleiste und
Kondensatsammelwanne. Ermöglicht
mittels entsprechenden Flanschen,
an den Seitenteilen die Kanäle zur
Erneuerung der Raumluft und / oder
für den Vorlauf in einen angrenzenden
Raum anzuschließen.
BEFESTIGUNGSBÜGEL
8
IFCLITD 1106 - 5773030_01
6 Untergestell
7 Befestigungsbügel
8 Schaltkasten
9 Wasseranschlüsse (nur für 4-Leiter-
System)
11 10
12
13
10
12
Verzinkte Stahlbügel zur Befestigung der
Einheit an der Zimmerdecke.
WANNE
Wanne zum Abschluss der aus durch
Injektion ko-gepresstem Polystyrol her-
gestellten Einheit, um Wärmeverluste
und Ausbildung von Kondensat zu ver-
meiden. Dient als Leitung für die auf-
bereitete Luft zu den Umlenkklappen
und von der Kondensatsammelwanne.
Die Ansaug-Luftleitung ist mit einem
Schutzgitter versehen, um den Zugriff
m i t
zum Ventilatorgehäuse zu verhindern.
WÄRMETAUSCHER
Die eingesetzten Austauscher sind
mit Kupferrohren und gefalzten
Aluminiumlamellen oder Turbolenz-
Lamellen gefertigt. Sind für eine maxi-
male Wärmetauschfläche ausgelegt. Alle
Austauscher sind mit einem Entlüftungs-
und einem Wasserabflussventil aus-
9
8
1
9
8
11
1
10 Wasseranschlüsse (2-Leiter-System)
11 Entlüftungsventil
12 Halbstanzung, Anschluss für Luftauslass
in einen angrenzenden Raum
13 Kondensatableitung
7
4
3
2
7
2
gestattet, die sich entsprechend am
höchsten und tiefsten Punkt des
Austauscherkreises befinden.
3-WEGE-INNENVENTIL
Serienmäßig bei den Standardausführungen.
3-Wege-Innenventil mit Ein/Aus Funktion
mit Antrieb über Schnellanschluss
und Positionsanzeige serienmäßig
am Wärmetauscher für Heizbetrieb/
Kühlbetrieb montiert.
Stromspeisung 230V ~ 50Hz.
LÜFTUNGSEINHEIT
Die Lüftungseinheit mit neu gestaltetem
Axial-Zentrifugal-Lüfter für eine
niedrige Schallemission, dynamisch
und statisch ausgewuchtet.
Die Lüftungseinheit ist auch für die Wartung
und Reinigung mühelos zugängig.
BRUSHLESS-ELEKTROMOTOR MIT
INVERTERSTEUERUNG
Der brushless-Elektromotor mit Hall-
6
5
6
5
4
3
