COLLEGAMENTI
E' necessario che le condutture dell'acqua, dello scarico condensa e il circuito elettrico siano già stati previsti.

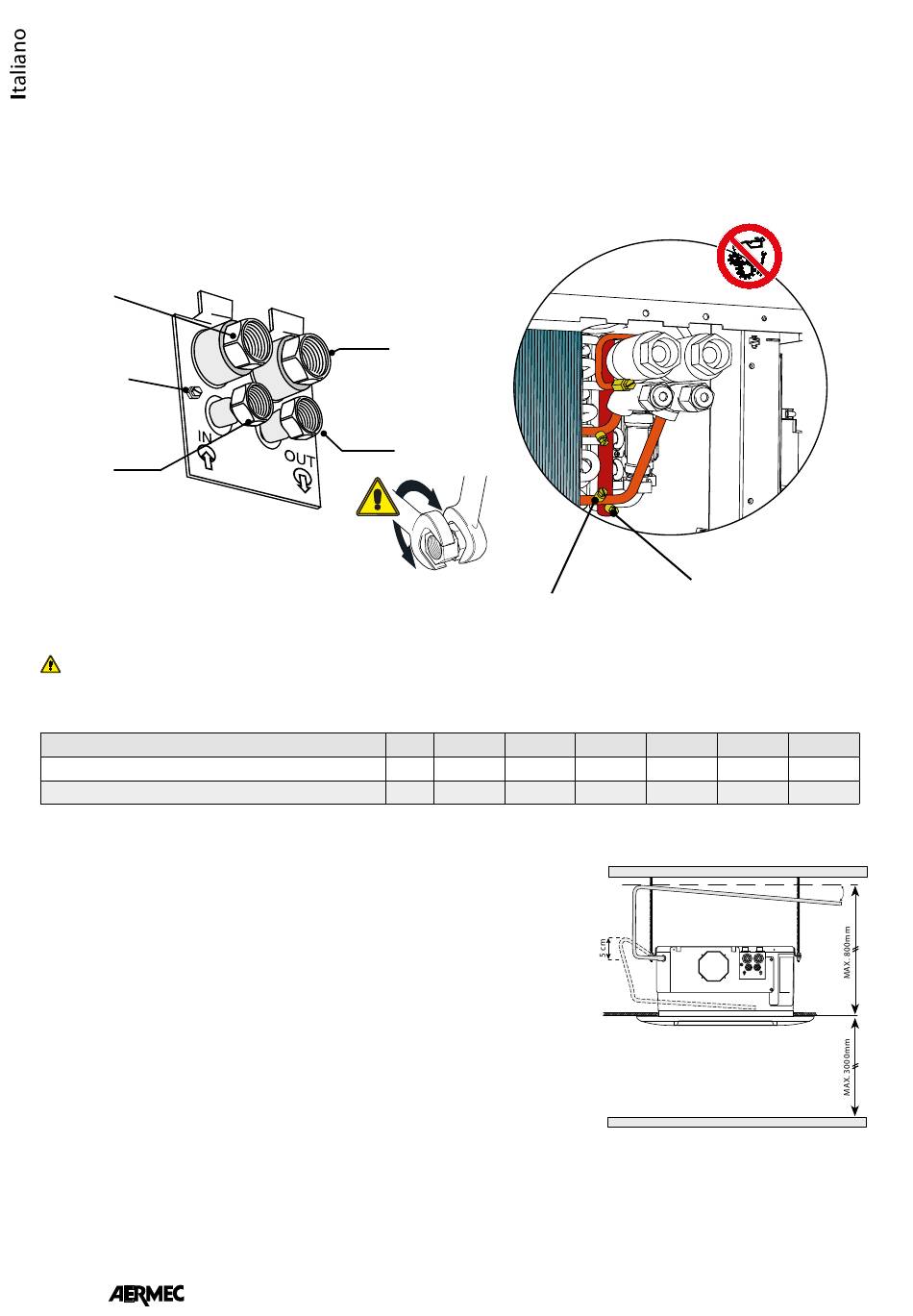

COLLEGAMENTI IDRAULICI
Gli attacchi idraulici sono con raccordi a battuta
piana completi di guarnizionii di tenuta
fornite a corredo.
Nelle unità in versione a 4 tubi è obbligatorio
prevedere l'installazione dell'accessorio
valvola per la batteria ad acqua calda, anche
FCLI 600x600
entrata raccordo batteria
principale
valvola sfiato aria
batteria principale
entrata raccordo
batteria secondaria
Per il corretto scarico dell' aria e dell' acqua attraverso l'apposita valvola è necessario rimuovere la bacinella di scarico condensa, come indicato nella
pagina precedente
Per il corretto scarico dell'acqua e necessario assicurasi che i collegamenti idraulici principali siano chiusi.
Mod. FCLI
Attacchi batteria standard
Attacchi batteria aggiuntiva
COLLEGAMENTI DI SCARICO CONDENSA
Nel funzionamento in raffreddamento l'unità interna
sottrae umidità all'aria. L'acqua di condensa
dev'essere eliminata raccordando l'apposito
attacco di scarico con la tubazione dell'impianto di
scarico condensa.
Nelle unità con "600", la bacinella in polistirolo è
dotata di un foro che consente lo svuotamento
della condensa, utile in caso di smontaggio. Il
foro di scarico deve essere sempre richiuso con
l'apposito tappo in gomma.
Le unità sono fornite di serie di un dispositivo
pompa-galleggiante per il sollevamento della
condensa dalla bacinella allo scarico, composto
da una scheda elettronica, una pompa elettrica
con valvola di non ritorno ed un galleggiante con
sensore a tre livelli ON, OFF e Allarme.
L'alimentazione elettrica al dispositivo pompa-
galleggiante non deve mai essere interrotta.
12
in questo caso utilizzare le guarnizioni
a corredo, l'accessorio è completo di
guarnizioni per il collegamento all'impianto.
Le informazioni per la corretta installazione
della valvola sono contenute nelle istruzioni
dell'accessorio.
uscita raccordo
batteria principale
uscita raccordo
batteria
secondaria
valvola sfiato acqua
batteria secondaria
32
ø 3/4"F
ø -
Il dispositivo di sollevamento in caso di allarme,
interrompe il flusso dell'acqua nella batteria.
La bacinella è dotata di un foro di troppo pieno per
assicurare la fuoriuscita dell'acqua di condensa
in caso di non funzionamento del dispositivo
pompa-galleggiante, in questo caso si noterà un
gocciolamento d'acqua dalla griglia.
La pompa consente una prevalenza massima di
80 cm dal livello del controsoffitto, se questa
altezza non fosse sufficiente si dovrà utilizzare un
dispositivo ausiliario.
Si consiglia l'utilizzo di tubazioni rigide ed isolate
termicamente onde evitare condensazione sulle
superfici esterne.SC1 = Scarico condensa (maschio
Ø 16mm)
SC2 = Scarico condensa con sifone (maschio Ø
16mm) Assicurare un tratto verticale di almeno 5
cm (dalla mandata della pompa, verso l'alto)
Le tubazioni di andata e ritorno devono essere
uguali, adeguatamente dimensionate ed
isolate per evitare dispersioni termiche e
gocciolamenti durante il funzionamento in
raffreddamento.
valvola sfiato acqua
batteria principale
34 42 44
3/4"F 3/4"F 3/4"F
1/2"F - 1/2"F
1
SC1
SC2
2
62 64
3/4"F 3/4"F
- 1/2"F
1/50 ~ 1/100
