COLLEGAMENTI PER L'ASPIRAZIONE DI ARIA ESTERNA DI RINNOVO
L'unità può essere collegata ad un condotto
per l'aspirazione di aria di rinnovo tramite
l'accessorio flangia circolare, applicato
COLLEGAMENTI PER LA MANDATA DI ARIA TRATTATA IN UN LOCALE ATTIGUO
L'unità può essere collegata ad un condotto
per la mandata di aria trattata in un locale

COLLEGAMENTI ELETTRICI

L'unità deve essere collegata direttamente ad
un attacco elettrico o ad un circuito indi-
pendente.
I ventilconvettori cassette FCLI vanno
alimentati con corrente 230V ~ 50Hz
(FCLI32_64), 230V e collegamento a
terra, la tensione di linea deve comunque
rimanere entro la tolleranza di ±10% rispet-
to al valore nominale.
P e r p r o t e g g e r e l ' u n i t à c o n t r o i
cortocircuiti, montare sulla linea di ali-
mentazione un interruttore onnipolare
magnetotermico max. 2A 250V (IG) con
distanza minima di apertura dei contatti
di 3mm.
Si raccomanda l'utilizzo di dispositivi diffe-
renziali capaci di intervenire per correnti
di diverso tipo:
Alternate sinusoidali e unidirezionali
pulsanti applicate improvvisamente
olentamente crescenti
Alternate sinusoidali con frequenza
fino a 1000 Hz.
Il cavo elettrico di alimentazione deve essere
230VAC
ATTENZIONE: Non modificare le impostazioni del dispositivo inverter. La modifica dei parametri può causare uno scorretto
funzionamento dell' apparecchio, le impostazioni di fabbrica del dispositivo sono riportate sull'etichetta applicata all unità.
alla bocchetta. L'applicazione della flangia
richiede l'apertura di un foro sulla fiancata.
Il collegamento con l'esterno è diretto ed
attiguo tramite l'accessorio flangia circolare.
L'applicazione della flangia richiede
del tipo H07 V-K oppure N07 V-K con iso-
lamento 450/750V se incassato in tubo o
canaletta. Per installazioni con cavo in vista
usare cavi con doppio isolamento di tipo
H5VV-F.
Per tutti i collegamenti seguire gli sche-
mi elettrici a corredo dell'apparecchio e
riportati sulla presente documentazione.

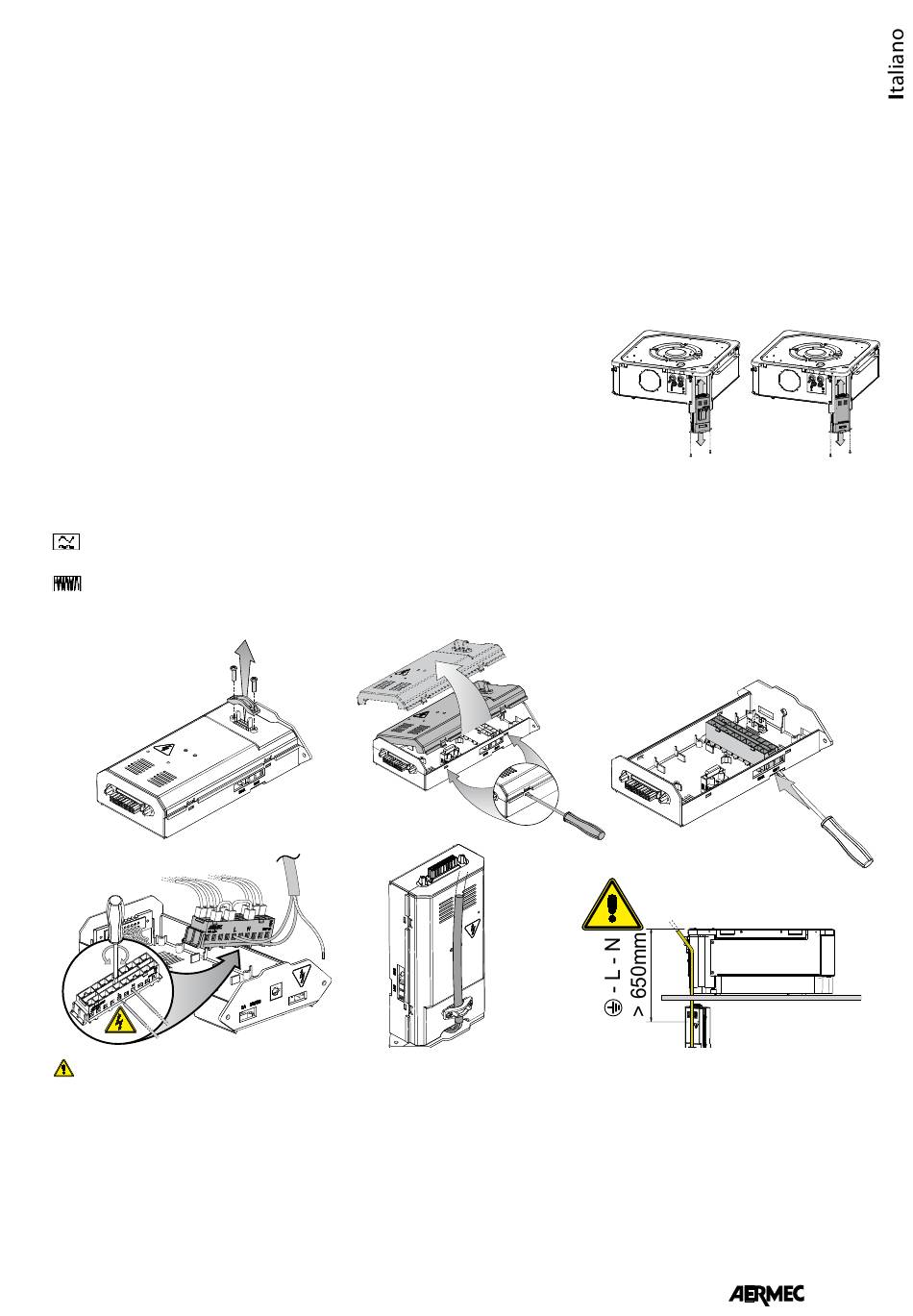

Collegare il dispositivo Inverter con la scatola
elettrica utilizzando i cavi a corredo.
Co l l e g a re u n p a n n e l l o c o m a n d i c o n
termostato e controllo delle velocità
di ventilazione con uscita 0-10V . Per i
collegamenti fare riferimento agli schemi
elettrici del ventilconvettore e del pannello
comandi.
indipendente dalla ventilazione dell'unità.
L'accessorio comprende anche un deflettore
da montare internamente all'unità.
l'apertura di un foro sulla fiancata.
230VAC
