ANSCHLÜSSE
Die Wasserleitungen, der Kondensatablauf und die elektrischen Leitungen müssen bereits vorbereitet sein.

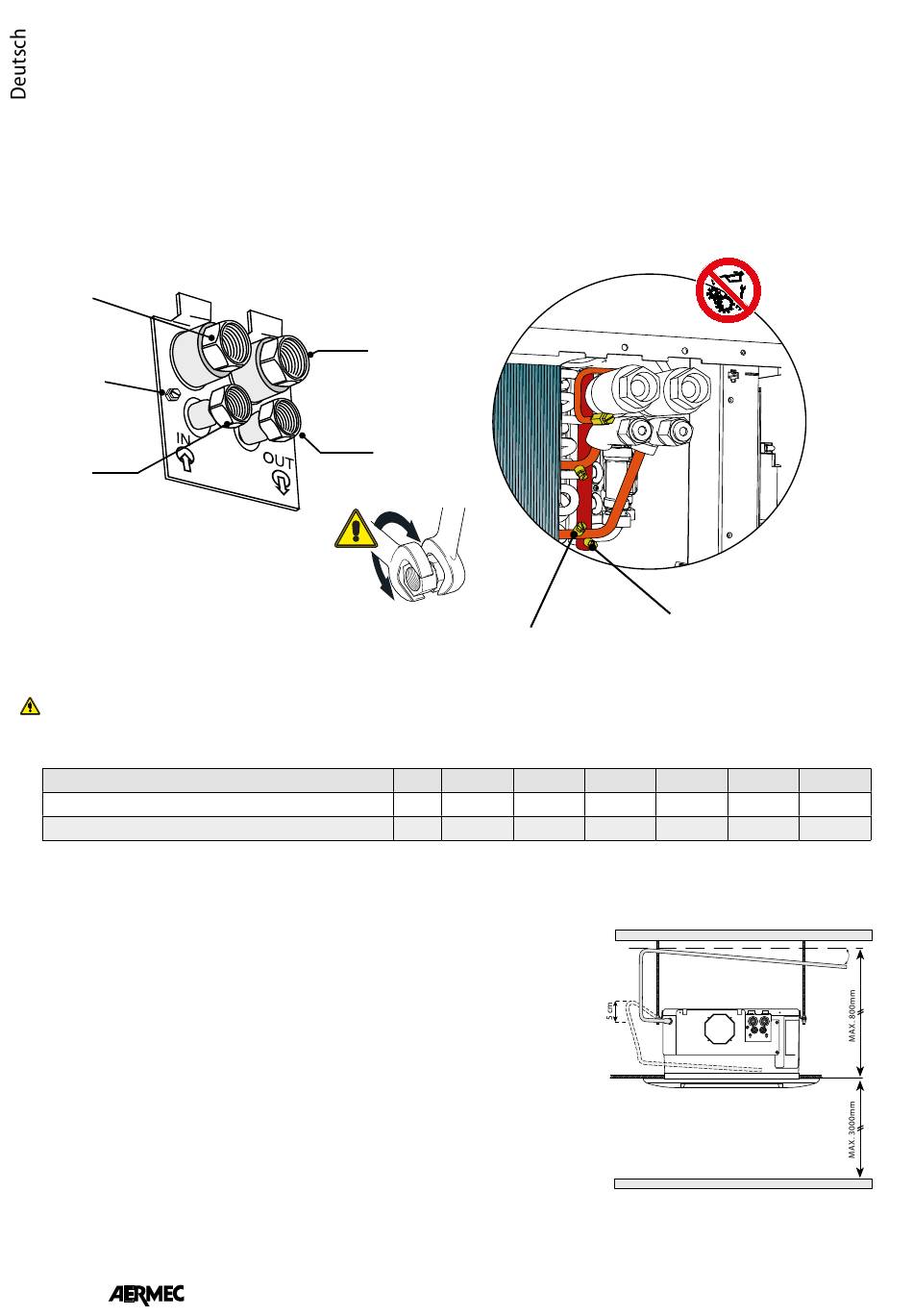

WASSERANSCHLÜSSE
Die Wasseranschlüsse verfügen über Anschlüsse
mit flachem Anschlag, einschließlich beilie-
gender Dichtungen.
Bei 4-Leiter-Systemen ist die Installation des
Ventils für den Warmwasserwärmetauscher
obligatorisch; auch in diesem Fall sind die
Eintritt Anschluss
Hauptregister
Entlüftungsventil
Hauptregister
Eintritt Anschluss
Zusatzregister
Per il corretto scarico dell' aria e dell' acqua attraverso l'apposita valvola è necessario rimuovere la bacinella di scarico condensa, come indicato nella
pagina precedente
Per il corretto scarico dell'acqua e necessario assicurasi che i collegamenti idraulici principali siano chiusi.
Anschlüsse des Standardwärmetauschers
Anschlüsse des zusätzlichen Wärmetauschers
ANSCHLÜSSE ZUM KONDENSATABLAUF
Beim Kühlbetrieb entzieht die Inneneinheit der Luft
ihre Feuchtigkeit. Das Kondensat muss durch den
Anschluss des entsprechenden Kondensatablaufs
an die Leitung der Kondensatablauf-Einrichtung
beseitigt werden.
Bei den Geräten mit "Modul 600" verfügt das Polyst-
irolbecken über eine Öffnung, die das Entleeren des
Kondensats ermöglicht, was bei einem Ausbau güns-
tig ist. Die Abflussöffnung muss immer mit dem
zugehörigen Gummiverschluss wieder verschlossen
werden.
Die Einheiten werden gemeinsam mit einer Pumpe
einschließlich Schwimmer geliefert, um das Kon-
densat aus der Wanne zum Ablauf zu pumpen; diese
Pumpe besteht aus einer Platine, einer Elektropumpe
mit Rückschlagventil und einem Schwimmer mit drei
Standsensoren (ON, OFF und Alarm).
Die Stromversorgung der Schwimmer-/Pumpeneinheit
darf nie unterbrochen werden.
36
mitgelieferten Dichtungen zu verwenden; das
Zubehörteil ist mit den nötigen Dichtungen
für den Anlagenanschluss ausgestattet.
Die Informationen für die korrekte Installation
des Ventils sind in den Anleitungen des
Zubehörteils enthalten.
Austritt Anschluss
Hauptregister
Austritt Anschluss
Zusatzregister
Mod. FCLI
Die Hubvorrichtung unterbricht bei einem Alarm den
Wasserfluss in den Wärmetauscher.
Die Wanne ist mit einer Überlauföffnung ausgestattet,
um ein Austreten des Kondensats bei Betriebsstörun-
gen der Schwimmer-/Pumpeneinheit zu vermeiden;
in diesem Fall tropft das Wasser aus dem Gitter.
Die Pumpe ermöglicht eine maximale Förderhöhe
von 80 cm von der eingezogenen Decke; sollte diese
Höhe nicht ausreichen, ist eine Zusatzvorrichtung zu
verwenden.
Der Einsatz von festen und wärmeisolierten Rohrlei-
tungen zur Vermeidung einer Kondensation an den
Außenflächen ist empfehlenswert.
SC1 = Kondensatablass (Außengewinde Ø 16mm)
SC2 = Kondensatablass Mit Trap (Außengewin-
de Ø 16mm) Die Gewährleistung eines Vertikal-
schnitt von mindestens 5 cm (vom Pumpenausgang,
oben)
FCLI 600x600
Entlüftungsventil
Zusatzregister
32
3/4"F 3/4"F
ø
- 1/2"F
ø
Die Vor- und Rücklaufleitungen müssen gleich,
entsprechend dimensioniert und isoliert
sein, um einen Wärmeverlust oder eine
Tropfenbildung während des Kühlbetriebs
zu vermeiden.
Entlüftungsventil
Hauptregister
34 42 44
3/4"F 3/4"F
- 1/2"F
1
SC1
SC2
2
62 64
3/4"F 3/4"F
- 1/2"F
1/50 ~ 1/100
