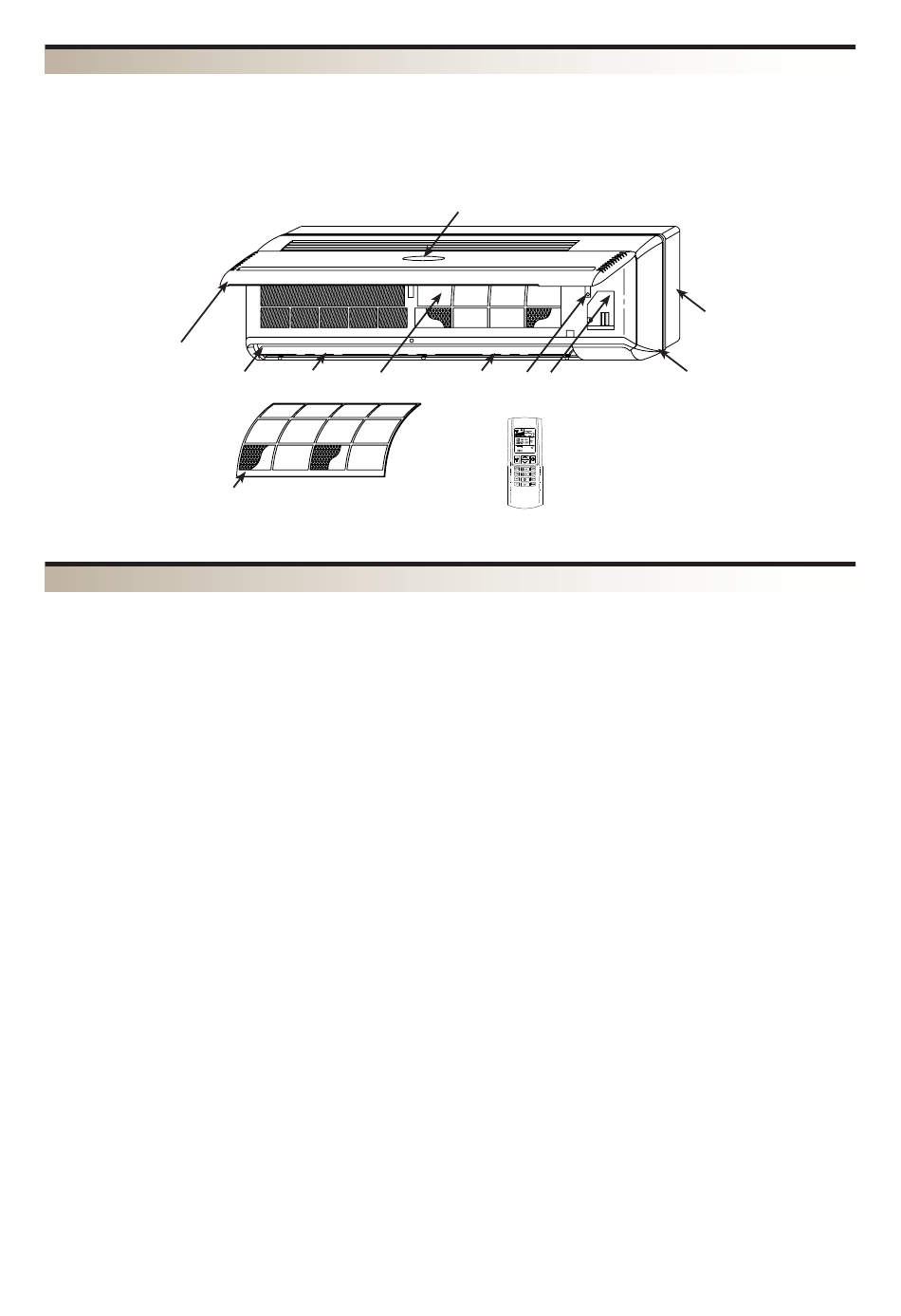

HAUPTKOMPONENTEN

1
Frontplatte
2
Horizontales Leitblech für Luftaustritt
3
Vertikales Leitblech für Luftaustritt
4
Luftfilter
5
Wärmetauscherregister
1

BESCHREIBUNG DER KOMPONENTEN

FRONTPLATTE
Die Luft wird über die Schlitze angesaugt.
Durch Anheben der Frontplatte werden
die Luftfilter und andere innere Bauteile
zugänglich.
EMPFÄNGER
Empfänger für Infrarotsignale bei den
Versionen mit Steuerung mit Mikroprozessor-
Steuerkarte.
DISPLAY
Das Display ist bei den Versionen mit
Steuerung mit Mikroprozessor-Steuerkarte
auf der Frontplatte angeordnet, es zeigt
die Gebläsedrehzahl, die Betriebsart, die
Temperatur, Fehlermeldungen, Timer an.
2 3 5
4
LUFTFILTER
Regenerierbare Luftfilter, zur Reinigung leicht
entnehmbar.
WÄRMETAUSCHERREGISTER
H e r g e s t e l l t a u s K u p f e r r o h r m i t
Verwirbelungslamellen aus Aluminium.
LIEFERUNG PER LUFTPOST
Der motorisierte horizontale Deflektor; Die
vertikalen Lamellen sind manuell verstellbar,
um den Luftstrom optimal zu lenken.
6
Not-Zusatzschalter
7
Klemmleiste für Elektroanschlüsse
8
Frontales Element
9
Rahmen
10 Display
10
3 6 7
NOT-ZUSATZSCHALTER
Mit dem Zusatz-Notschalter, der nur
bei den Versionen mit Steuerung mit
Mikroprozessor-Steuerkarte vorhanden
ist, kann der Gebläsekonvektor gestartet
und ausgeschaltet werden, wenn die
kabelgebundene Bedientafel oder die
Fernbedienung außer Betrieb sind.
GEBLÄSEAGGREGAT
Das Gebläseaggregat besteht aus einem
extrem kompakten und geräuscharmen
Tangentialgebläse.
9
8
7
