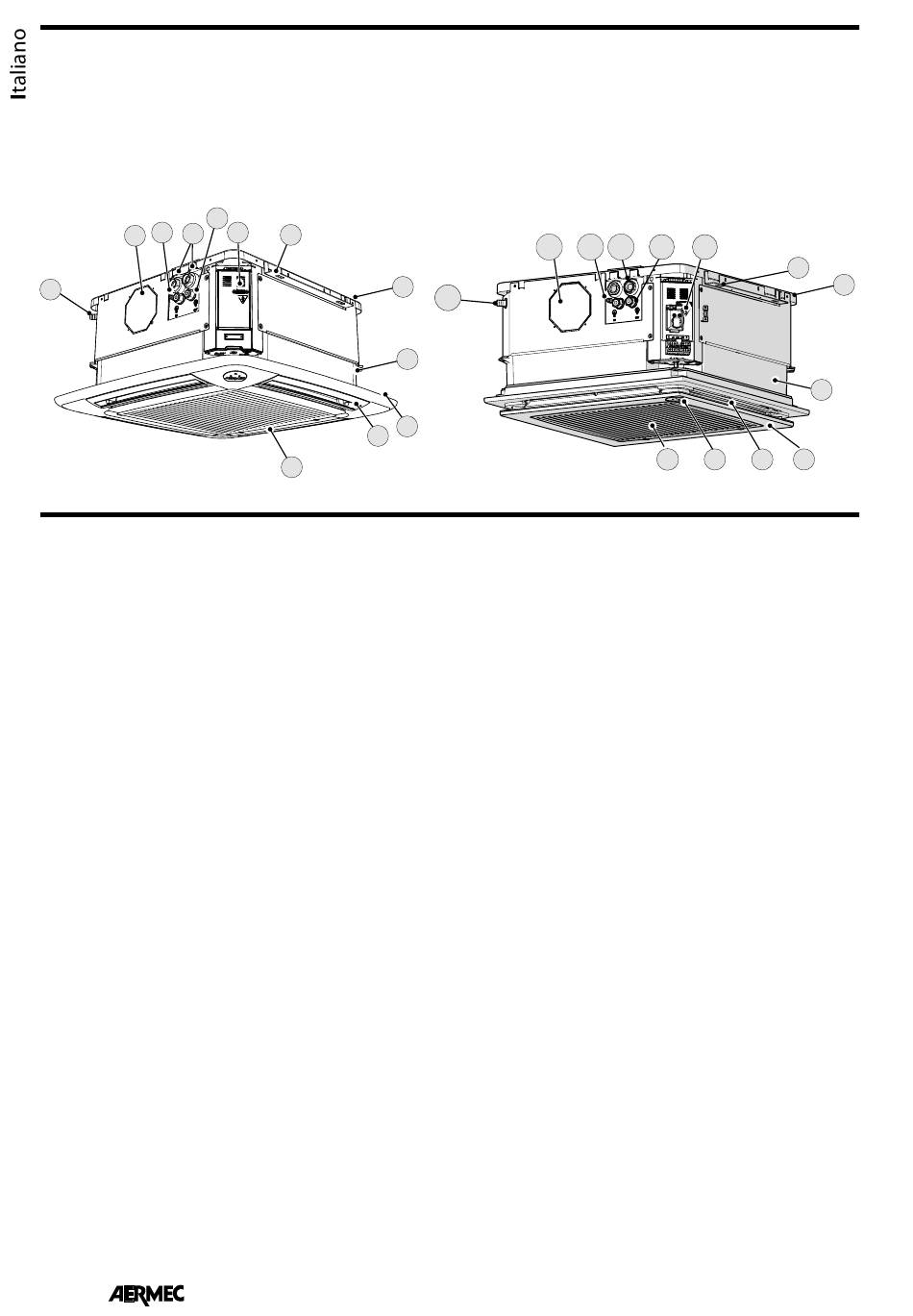

COMPONENTI PRINCIPALI
1 Griglia con filtro aria (GLLI-GLFI)
2 Deflettore mandata aria (GLLI-GLFI)
3 Cornice griglia (GLLI-GLFI)
4 Bacinella
5 Basamento
FCLI (MODULO 600)
(GLLI100) (GLLI100N) (GLLI100EH)
9
11 10
12
DESCRIZIONE
Il ventilconvettore FCLI tipo cassette è un termi-
nale per il trattamento dell'aria di un ambien-
te. FCLI concentra elevate caratteristiche tec-
nologiche e funzionali che ne fanno il mezzo
ideale di climatizzazione per ogni ambiente.
L'erogazione di aria climatizzata è distribuita
in tutto il locale; FCLI genera calore se inse-
rito in un impianto termico con caldaia o
pompa di calore ma può essere usato anche
nei mesi estivi come condizionatore se l'im-
pianto termico è dotato di un refrigeratore
d'acqua.
I ventilconvettori sono progettati per impianti
a 2 e 4 tubi.
L'unità si installa in controsoffitto con possibilità
di mandare aria trattata in locali attigui e
immettere aria esterna indipendentemente
dalla ventilazione dell'unità. Grazie alle sue
dimensioni FCLI con "modulo 600" è perfet-
tamente integrabile nelle pannellature stan-
dard 600x600 da controsoffitto.
BASAMENTO
L'unità è caratterizzata da una struttura metal-
lica integrale. Il basamento portante è in
lamiera imbutita di acciaio zincato e vernicia-
to con polveri poliestere. Al basamento sono
fissati: staffe di fissaggio, batterie, motore
e ventola, pompa scarico condensa, piastra
attacchi, gruppo morsettiera e bacinella rac-
cogli condensa. Consente mediante apposite
flange, di raccordare alle fiancate i canali per
il rinnovo dell'aria ambiente e/o per l a man-
data in un locale attiguo.
STAFFE DI FISSAGGIO
Staffe in acciaio zincato per il fissaggio dell'uni-
tà al soffitto.
BACINELLA
Bacinella di chiusura dell'unità realizzata in
polistirolo co-stampato ad iniezione per evi-
tare dispersioni termiche e formazione di
condensa, funge da convogliatore dell'aria
trattata verso le alette e da bacinella raccogli
condensa.
Il convogliatore dell'aria in aspirazione, è dotato
di una griglia di protezione per impedire l'ac-
8
6 Staffe di fissaggio
7 Scatola elettrica
8 Attacchi idraulici (solo per 4 tubi)
9 Attacchi idraulici (2 tubi)
10 Valvola di sfiato aria
8
7
6
2
1
cesso al vano del motoventilatore.
BATTERIA DI SCAMBIO TERMICO
Le batterie utilizzate hanno tubi in rame ed
alette in alluminio corrugate o turbolenziate.
Sono concepite per avere la massima superfi-
cie di scambio termico. Tutte le batterie sono
dotate di valvola per lo sfiato dell'aria e per lo
scarico dell'acqua, posizionate rispettivamen-
te nel punto più alto e più basso della circuita-
zione della batteria.
VALVOLA A TRE VIE
Valvole a tre vie del tipo tutto o niente interna
con attuatore ad innesto rapido e segnala-
zione visiva della posizione montata di serie
sulla batteria caldo/freddo, alimentata con
corrente 230V ~ 50Hz.
GRUPPO VENTILANTE
Il gruppo ventilante, con ventilatore assialcen-
trifugo di nuova concezione studiato per
ottenere una bassa emissione sonora, bilan-
ciato dinamicamente e staticamente.
Il motore elettrico brushless trifase è alimentato
da un dispositivo inverter dedicato permette
la variazione continua della velocità di ven-
tilazione.
Il motore elettrico è ammortizzato con supporti
elastici e l'albero in acciaio è montato su cusci-
netti e resiste alla nebbia salina secondo le
norme ASTM B117/64.
Il gruppo ventilante è facilmente accessibile per
la manutenzione e la pulizia.
DISPOSITIVO DI SCARICO CONDENSA
Il dispositivo di scarico condensa è necessario
per ottenere lo smaltimento della condensa
prodotta dall'unità e depositata nella baci-
nella in polistirolo. È composto da una sche-
da di controllo, una valvola di non ritorno, un
galleggiante a tre livelli e da una pompa con
prevalenza massima della pompa di 800 mm.
L'unità è facilmente raccordabile all'impianto
di scarico condensa mediante un raccordo in
plastica Øest. 16mm.
FCLI (MODULO 600)
(GLFI10) (GLFI10N) (GLFI10M) (GLFI10EH)
12
5
13
4
3
11 Semitranciato, raccordo per mandata aria
in un locale attiguo
12 Scarico condensa
9 8
11 10
1 2
ALLARME: quando il livello della condensa nella
bacinella raggiunge il limite prefissato, l'al-
larme blocca il flusso di acqua alla batteria,
lasciando in funzione solo il ventilatore.
COLLEGAMENTI IDRAULICI
La piastra attacchi raggruppa le connessioni
idrauliche e lo sfiato del circuito primario
della batteria per impianti a 2 e a 4 tubi. Sulla
piastra sono stampati in rilievo i simboli per
identificare i collegamenti idraulici in ingres-
so (IN) ed in uscita (OUT) dell'acqua.
GLLI/ GLFI (Accessorio)
Gruppo griglia di aspirazione e mandata
La griglia fa parte del gruppo griglia serie
G L L I 1 0 0 / G L L I 1 0 G L L I 1 0 0 N / G L L I 1 0 N /
GLLI10M GLLI100EH/ GLFI10EH e GLLI20
(accessorio obbligatorio).
Il profilo e l'apertura delle alette di mandata è
stato studiato in modo da avere la migliore
distribuzione possibile dell'aria, sia nel fun-
zionamento invernale che estivo.
L'aspirazione avviene attraverso griglia centra-
le, la mandata attraverso le fessure perime-
trali orientabili manualmente. In materiale
plastico di colore RAL 9010, alloggia al suo
interno il filtro dell'aria, facilmente estraibi-
le per la pulizia. Le GLLI/GLFI richiedono di
essere interfacciati con un pannello comandi
esterno (non compreso) con termostato e
controllo delle velocità di ventilazione con
uscita 0-10V.
SEZIONE FILTRANTE
Filtro dell'aria meccanico con telaio in ABS,
colore RAL9010.
Filtro con classe autoestinguenza Classe V0
(UL94).
Facilmente estraibile e costruito con materia-
li rigenerabili, può essere pulito mediante
lavaggio.
PANNELLO COMANDI
Utilizzare un pannello comandi con termostato
e controllo delle velocità di ventilazione con
uscita 0-10V .
