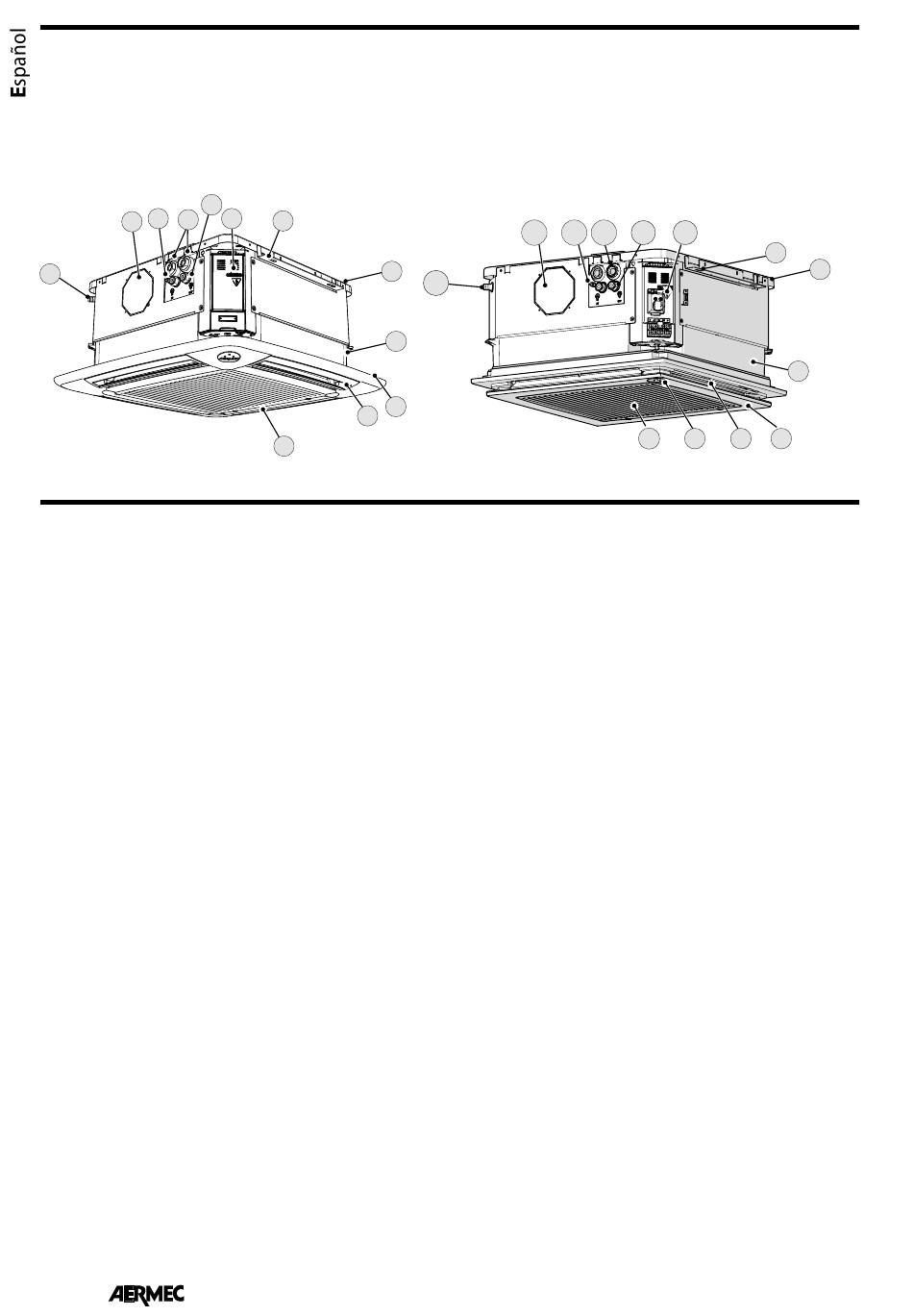

COMPONENTES PRINCIPALES

1 Rejilla con filtro del aire (GLLI)
2 Deflector ventilación aire (GLLI)
3 Marco rejilla (GLLI)
4 Bandeja
5 Zócalo
FCLI (módulo 600)
(GLLI100) (GLLI100N) (GLLI100EH)
8
9
11 10
12
DESCRIPCIÓN
El fan coil FCLI tipo cassette es una terminal para el
tratamiento del aire de un ambiente. El fan coil
FCLI reúne elevadas características tecnológicas
y funcionales que lo convierten en el medio ideal
para climatizar cualquier ambiente. Produce aire
climatizado y lo distribuye por todo el local; FCLI
genera calor si está introducido en una instalación
térmica con calentador o bomba de calor, pero
se puede usar también en los meses de verano
como acondicionador si la instalación térmica está
provista de un refrigerador de agua.
Los fan coils están diseñados para instalaciones de
2 y 4 tubos.
La unidad se instala en el falso techo con la posibili-
dad de mandar aire tratado en locales contiguos
e introducir aire exterior independientemente de
la ventilación de la unidad. Gracias a sus dimen-
siones FCLI con "módulo 600" se puede integrar
perfectamente en los paneles estándar 600x600
para falso techo.
BASE
La unidad se distingue por una estructura metálica
integral. La base portante es de chapa embutida
de acero galvanizado y barnizada con polvos
poliéster. Están fijados a la base: abrazaderas
de fijación, baterías, motor y ventilador, bomba
descarga del agua de condensación, placa de
conexiones, grupo caja de conexiones y bandeja
de recogida del agua de condensación. Mediante
las correspondientes bridas, permite conectar
los canales a los lados para renovar el aire del
ambiente y/o para el envío a un local contiguo.
ABRAZADERAS DE FIJACIÓN
Abrazaderas de acero galvanizado para la fijación de
la unidad al techo.
BANDEJA
Bandeja de cierre de la unidad realizada en polies-
tireno co-moldeado de inyección para evitar dis-
persiones térmicas y formación de condensación,
cumple la función de conducir el aire tratado hacia
las aletas y de bandeja de recogida del agua de
condensación.
El conductor del aire en aspiración, está equipado con
una rejilla de protección para impedir el acceso al
compartimiento del motoventilador.
Batería de cambio térmico.
40
6 Abrazaderas de fijación
7 Caja eléctrica
8 Conexiones hidráulicas
(sólo para 4 tubos)
9 Conexiones hidráulicas (2 tubos)
7
6
5
4
3
2
1
Las baterías utilizadas tienen los tubos de cobre y las
aletas de aluminio arrugadas o turbulenciadas.
Están diseñadas para tener la máxima superficie
de intercambio térmico. Todas las baterías están
equipadas con una válvula para la extracción del
aire y para la descarga del agua, respectivamente
colocadas en el punto más alto y más bajo de la
circuitación de la batería.
VÁLVULA DE TRES VÍAS
Válvula de tres vías del tipo todo o nada interna,
con actuador de accionamiento rápido y seña-
lización visual de la posición, montada de serie
en la batería calor/frío, alimentada con corriente
230V ~ 50Hz.
GRUPO DE VENTILACIÓN
El grupo de ventilación, con ventilador axial-cen-
trífugo de última generación estudiado para
obtener una emisión sonora baja, está balanceado
dinámica y estáticamente.
El motor eléctrico brushless trifásico es alimentado
por un dispositivo inverter específico, que permite
variar continuamente la velocidad de ventilación.
El motor eléctrico está amortiguado con soportes
elásticos. El árbol de acero está montado sobre
cojinetes y resiste a la niebla salina, según las normas
ASTM B117/64.
Se puede acceder fácilmente al grupo de ventilación
para el mantenimiento y la limpieza.
DISPOSITIVO DE DESCARGA DEL AGUA DE
CONDENSACIÓN.
El dispositivo de descarga de condensación es
necesario para obtener el drenaje del agua de con-
densación producida por la unidad y depositada
en la bandeja de poliestireno. Se compone de una
tarjeta de control, una válvula de no retorno, un
flotador de tres niveles y una bomba con preva-
lencia máxima de la misma de 800 mm. La unidad
se puede conectar fácilmente a la instalación de
descarga de condensación mediante un racor de
plástico Øext.16mm.
ALARMA: cuando el nivel del agua de condensación
en la bandeja alcanza el límite prefijado, la alarma
bloquea el flujo del agua que va a la batería, dejan-
do sólo en funcionamiento el ventilador.
CONEXIONES HIDRÁULICAS
FCLI (módulo 600)
(GLFI10) (GLFI10N) (GLFI10M) (GLFI10EH)
12 11 10
13
La placa de conexiones agrupa las conexiones hidráu-
GLLI/
Grupo rejilla de aspiración y de ventilación
La rejilla forma parte del grupo rejilla serie
El perfil y la abertura de las aletas de envío han sido
La aspiración se produce mediante la rejilla central,
SECCIÓN DE FILTRADO
Filtro de aire mecánico con estructura de ABS, color
Filtro con autoextinguibilidad Clase V0 (UL94).
Se puede extraer fácilmente y está construida con
TABLERO DE MANDOS
Utilizar un tablero de mandos con termostato y
10 Válvula de ventilación de aire
11 Semitroquelado, racor para ventilación de
aire en un local contiguo
12 Descarga condensación
9 8
7
1
2 3 4
licas y la ventilación del circuito primario de la
batería para las instalaciones de 2 y 4 tubos. En la
chapa están impresos en relieve los símbolos para
identificar las conexiones hidráulicas en entrada
(IN) y en salida (OUT) del agua.
(Accesorio)
GLFI
GLLI10 GLLI100N/GLLI10N/ GLLI10M GLLI100EH/
(accesorio obligatorio).
GLFI10EH y GLLI20
estudiadas para obtener la mejor distribución
posible del aire, para su funcionamiento durante
el invierno y el verano.
la ventilación mediante las ranuras perimétricas
de forma manual. El material plástico de color
RAL 9010, posee en su interior el filtro de aire,
muy fácil de extraer para realizar la limpieza.
GLLI exigen la conexión con un panel de mandos
externo (no incluido) con termostato y control de
las velocidades de ventilación con salida 0-10V.
RAL9010.
materiales regenerables; puede ser limpiado
mediante lavado.
control de las velocidades de ventilación con
salidas 0-10V.
6
5
GLLI100/
