CONEXIONES
Es necesario que las tuberías del agua, de la descarga del agua de condensación y el circuito eléctrico hayan sido previstas.

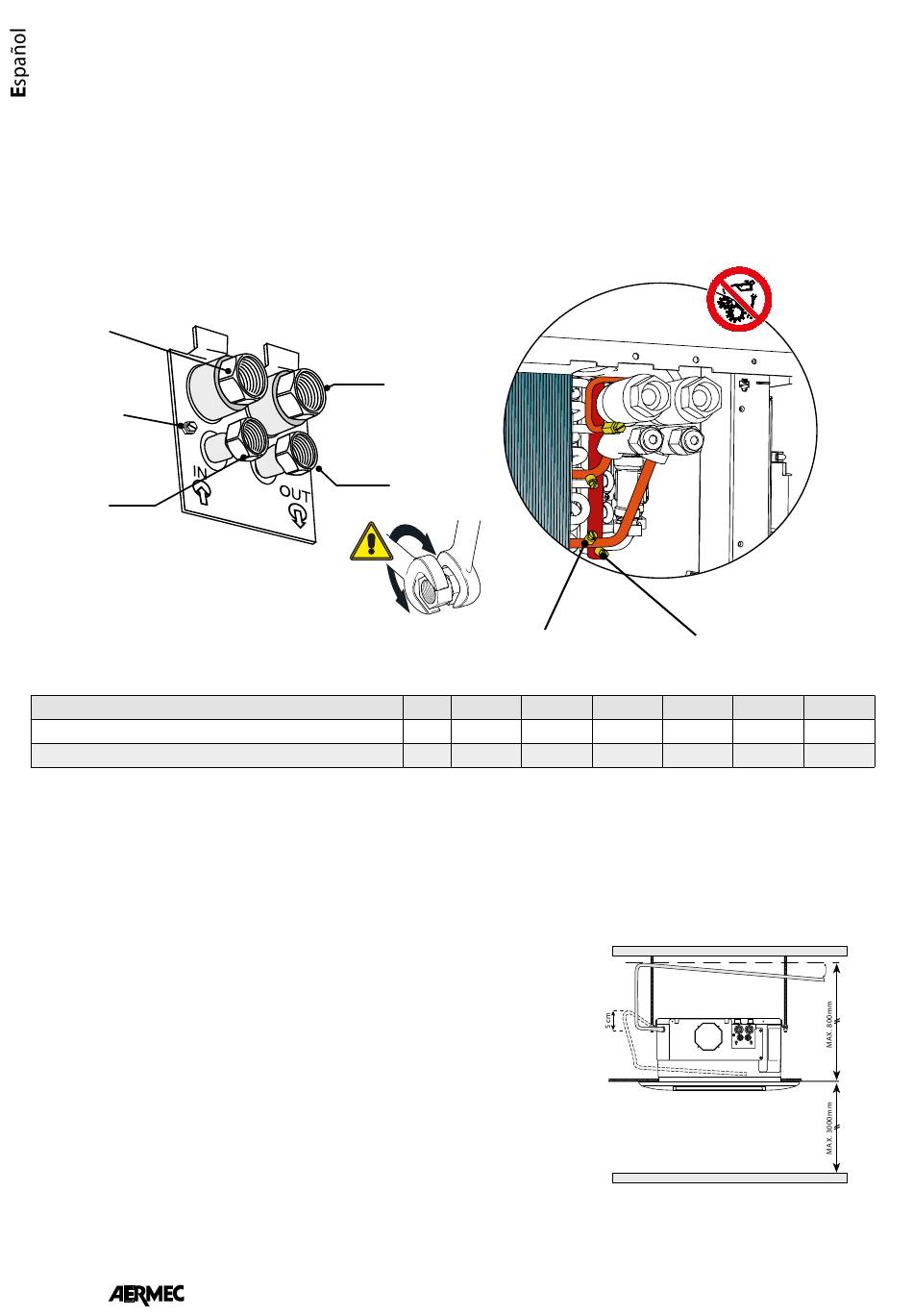

CONEXIONES DE AGUA

Las conexiones hidráulicas se realizan
mediante racores con tope plano y juntas de
estanqueidad suministradas en dotación.
En las unidades de 4 tubos, es obligatorio
prever la instalación del accesorio válvula
para la batería de agua caliente; también en
entrada de batería
principal apropiado
respiradero
batería principal
accesorio de entrada
batería secundaria
Mod. FCLI
Conexiones batería estándar
Conexiones batería adicional
CONEXIONES DE DESCARGA DEL AGUA DE CONDENSACIÓN
Durante el funcionamiento en frío la unidad interna
quita humedad al aire. El agua de condensación debe
ser eliminada enlazando la conexión de descarga
correspondiente con las tuberías de la instalación de
descarga del agua de condensación.
En las unidades con"Módulo 600", la bandeja de
poliestireno tiene un orificio que permite el desagüe
del agua de condensación, útil en el caso de
desmontaje. El orificio de desagüe debe estar
siempre cerrado con su correspondiente
tapón de goma.
Las unidades están provistas, de serie, de un dispositivo
bomba-flotante para transportar el agua de
condensación de la bandeja al desagüe, compuesto
por una tarjeta electrónica, una bomba eléctrica con
válvula de no retorno y un flotante con sensor de tres
niveles ON, OFF y Alarma.
La alimentación eléctrica al dispositivo bomba-
flotante nunca se debe interrumpir.
El dispositivo de transporte en caso de alarma,
interrumpe el flujo del agua en la batería.
La cubeta está dotada de un tubo de descarga para
asegurar la salida del agua de condensación en el caso
de que no funcione el dispositivo bomba-flotante, en
44
este caso utilizar las juntas suministradas en
dotación; el accesorio cuenta con juntas para
la conexión a la instalación.
La información para la instalación correcta de la
válvula, se encuentra en las instrucciones del
accesorio.
FCLI 600x600
conector de salida
batería principal
conector de salida
batería
secundaria
agua de ventilación de la
válvula batería secundaria
32
ø 3/4"F
ø
este caso se observará un goteo de agua de la rejilla.
La bomba permite una altura máxima de
elevación de 80 cm desde el nivel del falso
techo, si dicha altura no bastase, habrá que utilizar
un dispositivo auxiliar.
Se aconseja el uso de tuberías rígidas y aisladas
térmicamente para evitar condensación en la
superficie externa.
SC1 = Descarga del agua de condensación (macho
Ø 16mm)
SC2 = Descarga del agua de condensación con sifón
(macho Ø 16mm) Asegurar una sección vertical de al
menos 5 cm (desde la salida
de la bomba, al alza)
Las tuberías de ida y retorno deben ser iguales,
adecuadamente dimensionadas y aisladas
para evitar dispersiones térmicas y goteos
durante il funcionamiento en frío.
34 42
3/4"F 3/4"F
- 1/2"F -
1
SC1
SC2
2
agua de ventilación de la
válvula batería principal
44 62 64
3/4"F 3/4"F 3/4"F
1/2"F - 1/2"F
1/50 ~ 1/100
