INSTALLATION
ACHTUNG: Stellen Sie vor jedem Eingriff
sicher, dass die Stromversorgung abgeschaltet
ist.
ACHTUNG:Sorgen Sie vor jedem Eingriff für die
nötigen Schutzvorrichtungen.
ACHTUNG: Das Gerät muss entsprechend den
nationalen Vorschriften für Anlageninstalla-
tionen installiert werden.
ACHTUNG: die elektrischen Anschlüsse, die
Installation der Gebläsekonvektoren und ihrer
Zubehörteile dürfen nur von qualifizierten
Technikern mit den nötigen technisch-profes-
sionellen Voraussetzungen für die Installation,
Abänderung, Erweiterung und Wartung der
Anlagen und die dazu in der Lage sind, die
Anlagen auf Sicherheit und Funktionalität zu
prüfen, ausgeführt werden (in diesem Hand-
buch werden diese Techniker mit dem allge-
meinen Ausdruck "Fachpersonal" bezeichnet).
Besonders für die elektrischen Anschlüsse müs-
sen folgende Prüfungen durchgeführt werden:
- Messung des Isolierwiderstands der Elekt-
roanlage.
- Durchgangsprüfung der Schutzleiter
ACHTUNG: Es muss eine Vorrichtung installiert
werden, Hauptschalter oder Stromdose, über
die die Stromzufuhr zum Gerät komplett
unterbunden werden kann.
Nachfolgend werden die wesentlichen Hinwei-
se für eine korrekte Installation der Geräte
aufgeführt.
Jedoch obliegt der Erfahrung des Installateurs
die Fertigstellung aller Arbeiten gemäß den
spezifischen Erfordernissen.
Die Wasserleitungen, der Kondensatablass und

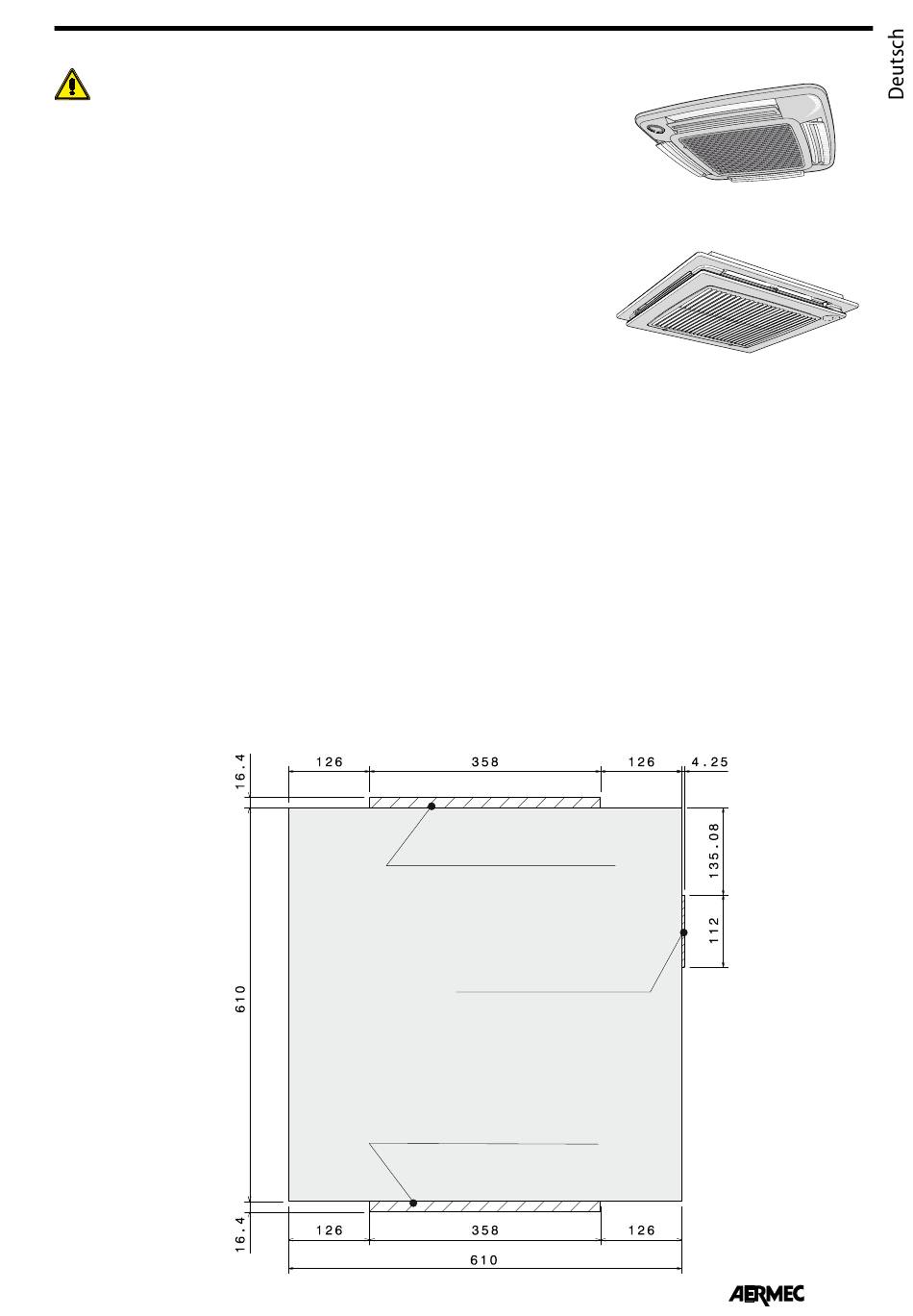

EMPFOHLENE INSTALLATIONSSCHABLONE
die elektrischen Leitungen müssen bereits
vorbereitet sein.
Der Einbau des Gebläsekonvektors soll die
regelmäßige (Filterreinigung) und außerplan-
mäßige Wartung sowie den Zugriff des Entlüf-
tungsventils auf Rahmenseite (Anschlußseite)
problemlos gestatten.
Das Gerät nicht in Räumen installieren, in denen
entflammbare Gase, Säuren oder Laugen
vorhanden sind, die zu einer unwiderruflichen
Beschädigung der Kupfer-/Aluminium-Wär-
meaustauscher bzw. innerer Kunststoffteile
führen könnten.
Das Gerät nicht in Werkstätten oder Küchen
installieren, wo sich Öldämpfe in Verbindung
mit behandelter Luft auf den Batterien des
Wärmetauschers oder auf den Innenteilen
des Gerätes ablagern können, da dadurch die
Kunststoffteile beschädigt werden können.
Der Gebläsekonvektor muss so installiert werden,
dass die Luft sich im ganzen Raum verteilen
kann und der Luftzustrom über das Ansauggit-
ter nicht behindert wird (z.B. durch Vorhänge
oder Gegenstände).
Wenn möglich eine Position in der Raummitte
wählen; durch die Regelung der austretenden
Luft kann die Verteilung im Raum optimiert
werden. Im Allgemeinen ist die Anordnung
der Lamellen dann optimal, wenn die Luft
beim Kühlen durch den Coanda-Effekt der
Decke entlang austritt.
Am Seitenteil der Lamellen sind die Öffnungs-
positionen für einen korrekten Betrieb ange-
geben:
- Modul 600 Öffnung bei Heizbetrieb 20°;
- Modul 600 Öffnung bei Kühlbetrieb 10°;
Modul "600"
Platzbedarf des Installationsbügels
Platzbedarf der Wasseranschlüsse
Platzbedarf des Installationsbügels
- Modul 600 (GLF) maximale Heißöffnung;
- Modul 600 (GLF) maximale Kaltöffnung;
Je nach Anforderung des Benutzers können die
Lamellen in die Zwischenstellung gebracht
oder komplett geschlossen werden.
Dank der besonderen Lamellenform kann das
Gerät auch bei ganz geschlossenen Lamellen
funktionieren.
Nicht auf über 3 Metern Höhe installieren.
Die Einheit FCLI ist für den Anschluss an Kanäle
für die Frischluftzufuhr und für die Vorlaufluft
in einen angrenzenden Raum ausgestattet.
