INSTALLATION DE L'UNITÉ "MODULE 600"
- Choisir une position où installer l'unité en fonction
du plan de la pièce, du nombre d'unités à instal-
ler et des éventuelles limitations architecturales.
Contrôler que dans la position présélectionnée,
l'installation et l'entretien soient possibles.
- Installer sur le plafond quatre tiges filetées M8
pour soutenir le châssis.
Pour installer l'unité FCLI, effectuer les opérations
suivantes :

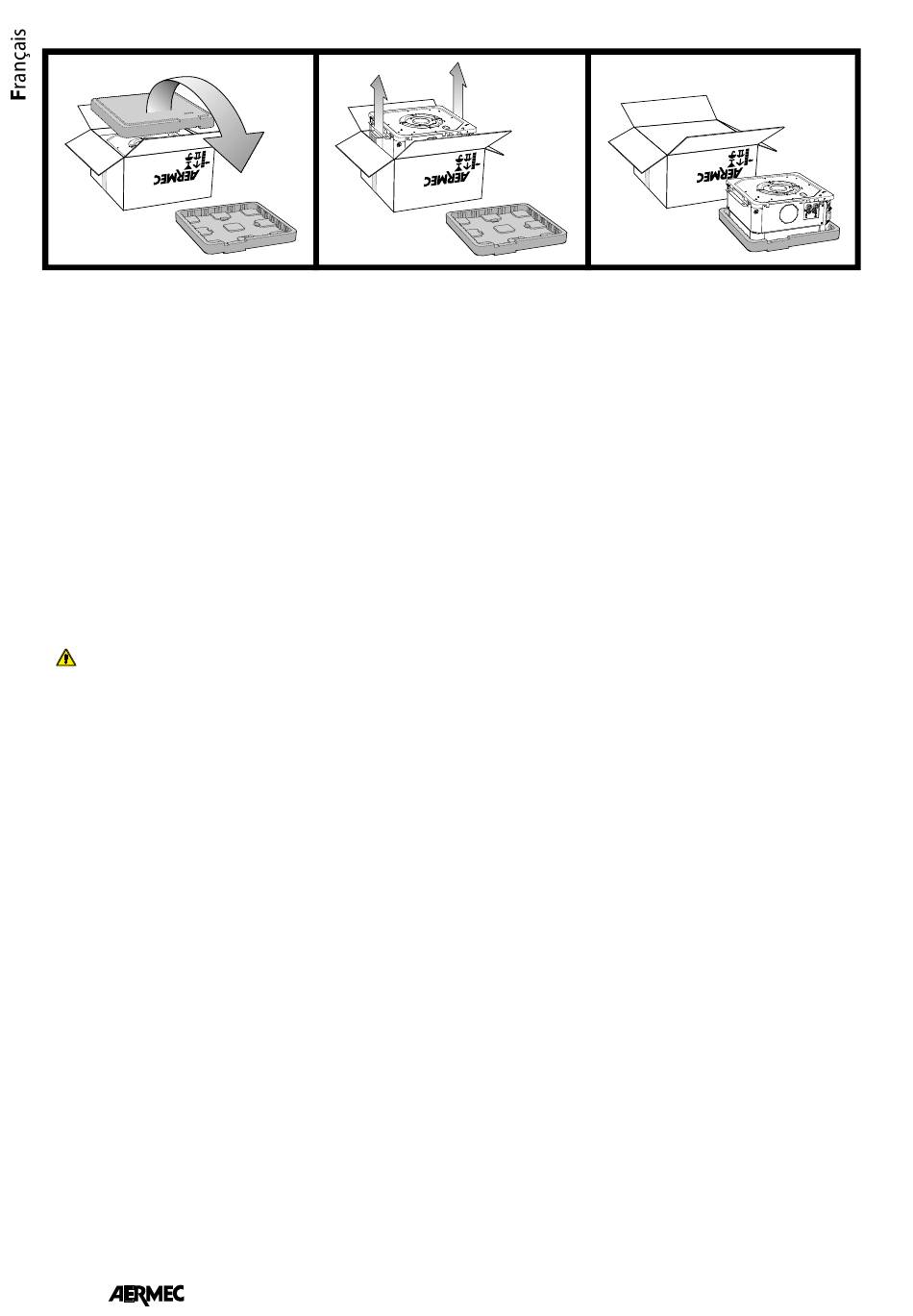

- Retourner le boîtier du ventilo-convecteur à
cassette FCLI.
- Ouvrir l'emballage en carton.
- Retirer le boîtier. Il est conseillé de pratiquer des
incisions sur les angles du boîtier et de retirer le
carton par pièces.
- Retirer la partie supérieure de la coque
d'emballage utilisée pour protéger l'unité durant
le transport.
- Dans l'unité FCLI 600 * 600 le pilote de
l'onduleur est intégré à l'ensemble moto-
ventilateur.
- Si nécessaire, monter les éventuels accessoires
(kit d'air frais ou de refoulement dans une pièce
voisine, vanne d'eau chaude), effectuer ces opéra-
tions avant d'installer l'unité au plafond.
ATTENTION : consulter les manuels des
accessoires.
- Ne pas manipuler l'unité en la prenant par
les raccords hydrauliques mais utiliser les
étriers prévus à cet effet.
- Soulever l'unité avec précaution à l'aide des
étriers et, en la maintenant légèrement inclinée,
la fixer aux 4 barres filetées en utilisant 8 écrous
dont 4 autobloquants. Régler la hauteur avec les
écrous, puis contrôler si l'unité est bien installée en
position horizontale.
- Amener les lignes hydrauliques à travers le faux
plafond de façon à ce qu'elles correspondent à la
plaque des raccordements sur l'unité;
- Effectuer les raccordements hydrauliques en sui-
vant les descriptions du chapitre sur ce sujet.
- Amener les tubes d'évacuation des condensats
jusqu'à ce qu'ils correspondent à la plaque de fixa-
tion.
- Purger le système. La vanne de purge pour le
circuit à deux tuyaux se trouve à l'extérieur, sur la
plaque de raccordement. La vanne de purge pour
26
le circuit à chaud des systèmes à quatre tuyaux se
trouve à l'intérieur : pour y accéder, retirer le bac
en polystyrol.
- Effectuer le raccordement de la evacuation des
condensats comme décrit dans le chapitre sur ce
sujet.
- Le boîtier électrique est fourni avec l'accessoire
grille (GLLI/GLF10).
- Placer les câbles électriques d'alimentation et des
commandes à proximité du boîtier électrique ;
prévoir que les câbles soient suffisamment longs
pour suivre le mouvement du boîtier électrique
sur les guides durant les phases de montage et de
démontage.
- Consulter les manuels des accessoires (grille) :
les instructions pour le montage et le raccorde-
ment du boîtier électrique sont contenues dans le
manuel fourni avec l'accessoire grille.
- Après avoir complété les branchements et inséré
le boîtier électrique dans son logement dans l'uni-
té FCLI, fixer le boîtier avec les deux vis.
ATTENTION : fixer le câble de sécurité à
la vis de fixation du boîtier électrique
placée à côté des raccords hydrauliques.
Le mousqueton du câble de sécurité devra
être accroché au châssis de la grille.
- L'encadrement de la grille doit être placé
de manière à ce que le verre avec le logo
AERMEC corresponde à l'angle du boîtier
électrique.
- Assurer la grille au câble de sécurité.
- Fixer la grille avec les 4 vis.
ATTENTION ! Visser les vis à un couple
de serrage maximum de 0,45 Nm. Il est
conseillé d'utiliser un tournevis, ne pas
utiliser d'outils de vissage non calibrées.
Un couple de serrage excessif peut
provoquer des dégâts irréversibles sur le
bac.
- Enlever la grille d'aspiration en agissant sur les 2
cliquets de ¼ de tour.
- Monter le filtre à air.
- Remonter la grille d'aspiration en agissant sur les 2
cliquets de ¼ de tour.
- Régler la position de l'unité à l'aide de la bride
de support par l'intermédiaire des écrous,
de façon à ce que la bulle indique que l'unité
est parfaitement alignée et que le cadre soit
légèrement appuyé contre le faux plafond.
- Lancer le ventilo-convecteur et effectuer un test
de fonctionnement; les fonctions sont décrites
dans le manuel d'utilisation.
• I '
nstallatIon à proxImIté d un mur
En cas d'installation à proximité d'un mur, il
est possible de fermer la bouche de soufflage
correspondante avec le joint fourni de série.
