Utiliser un panneau de commande avec ther-
mostat et contrôle de la vitesse de ventilation
avec sortie 0-10 V.
INSTALLATION
ATTENTION : s'assurer, avant d'effec-
tuer une quelconque intervention, que
l'alimentation électrique est bien désac-
tivée.
ATTENTION : avant d'effectuer une quel-
conque intervention, s'équiper de dispo-
sitifs de protection individuelle adaptés.
ATTENTION : l'appareil doit être instal-
lé conformément aux réglementations
nationales concernant les installations.
ATTENTION : les raccordements élec-
triques, ainsi que l'installation des venti-
lo-convecteurs et de leurs accessoires, ne
doivent être effectués que par des per-
sonnes possédant les conditions tech-
niques et professionnelles leur permet-
tant d'effectuer l'installation, la transfor-
mation, l'aménagement et l'entretien des
installations ; elles doivent être capables
de vérifier ces derniers du point de vue
de la sécurité et de la fonctionnalité (dans
ce manuel, elles seront indiquées avec le
terme générique « personnel pourvu de
compétence technique spécifique »).
En particulier, les vérifications suivantes
sont requises pour les raccordements
électriques:
- Mesure de la résistance d'isolation de
l'installation électrique.
- Essai de la continuité des conducteurs de
protection.
ATTENTION : installer un dispositif, un
interrupteur général ou une prise élec-
trique permettant d'interrompre com-
plètement l'alimentation électrique de
l'appareil.
Les indications les plus importantes pour effec-

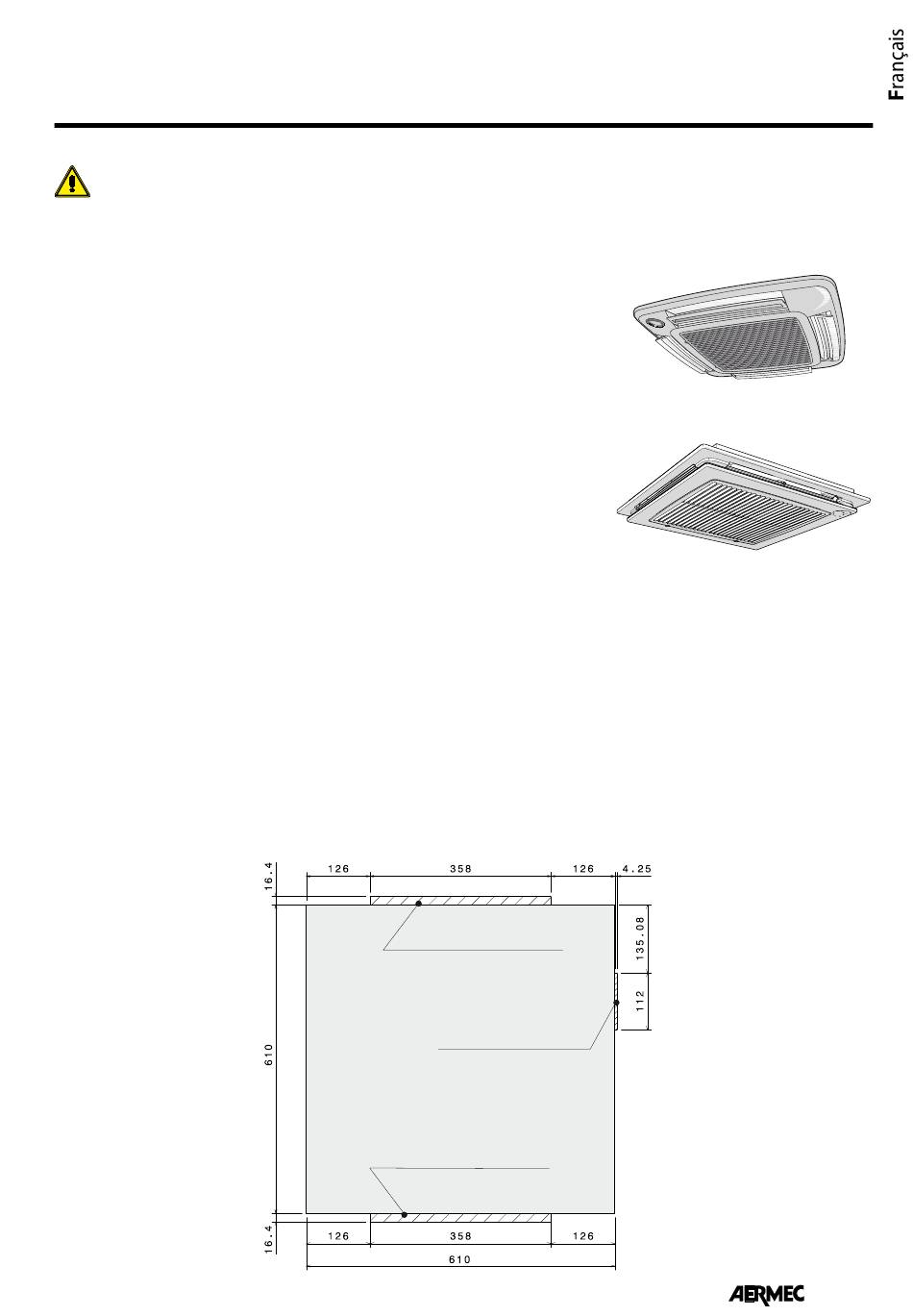

GABARIT D'INSTALLATION CONSEILLÉ
tuer une installation correcte des appareils sont
reportées ci-après.
Nous laissons cependant le soin de perfectionner
toutes les opérations en fonction des exigences
spécifiques à l'installateur et à son expérience.
Il est nécessaire que les conduites d'eau, d'éva-
cuation des condensats ainsi que du circuit élec-
trique aient déjà été prévues.
Le ventilo-convecteur doit être installé dans une
position telle qui autorise facilement l'entretien
ordinaire (nettoyage du filtre) et extraordinaire,
ainsi que l'accès à la vanne de purge d'air sur le
flanc du châssis (côté raccords).
Ne pas installer l'unité dans des pièces où sont
présents des gaz inflammables ou des substances
acides ou alcalines qui peuvent endommager
irrémédiablement les échangeurs de chaleur en
bronze-aluminium ou les composants internes
en plastique.
Ne pas installer l'unité dans des ateliers ou des
cuisines, où les vapeurs d'huile mélangées à
l'air traité peuvent se déposer sur les batteries
d'échange, ce qui en diminuerait les perfor-
mances, ou sur les parties internes de l'unité,
ce qui endommagerait les composants en plas-
tique.
Le ventilo-convecteur doit être installé de
manière à ce que l'air soit distribué dans toute
la pièce, sans obstacles (rideaux ou objets)
empêchant le passage de l'air par les grilles
d'aspiration.
Choisir si possible une position centrale dans la
pièce ; le réglage de la sortie de l'air permettra
d'optimiser la distribution de l'air dans la pièce.
En général, la meilleure position des ailettes
est celle qui permet, lors du fonctionnement
à froid, d'envoyer l'air vers le plafond par effet
Coanda.
Module "600"
Dimension bride d'installation
Dimension raccords hydrauliques
Dimension bride d'installation
Sur le bloc latéral des déflecteurs sont indiquées
les positions d'ouverture pour un fonctionne-
ment correct :
- Module 600 (GLLI) 20 ° ouverture à chaud;
- Module 600 (GLLI) ouverture à froid de 10 °;
- Module 600 (GLFI) ouverture à chaud maximale;
- Module 600 (GLFI) ouverture à froid maximale;
En fonction des exigences de l'utilisateur, il est
possible de placer les ailettes dans les positions
intermédiaires ou de fermeture complète.
Grâce à la forme particulière des ailettes, l'appa-
reil peut fonctionner également lorsque les
déflecteurs sont complètement fermés.
Ne jamais l'installer à plus de 3 mètres de
hauteur.
L'unité FCLI est prévue pour le raccordement
à des canalisations pour l'air neuf et pour le
refoulement de l'air traité dans une pièce voi-
sine.
25
