INSTALLAZIONE DELL'UNITÀ "MODULO 600"
- Scegliere la posizione dove installare l'unità
in funzione della pianta della stanza, del
numero di unità da installare e di eventuali
limitazioni architettoniche. Controllare
che nella posizione prescelta sia possibile
l'installazione e la manutenzione.
- Installare a soffitto quattro aste filettate da
M8 per sostenere il telaio.
Per installare l'unità FCLI procedere come
segue:

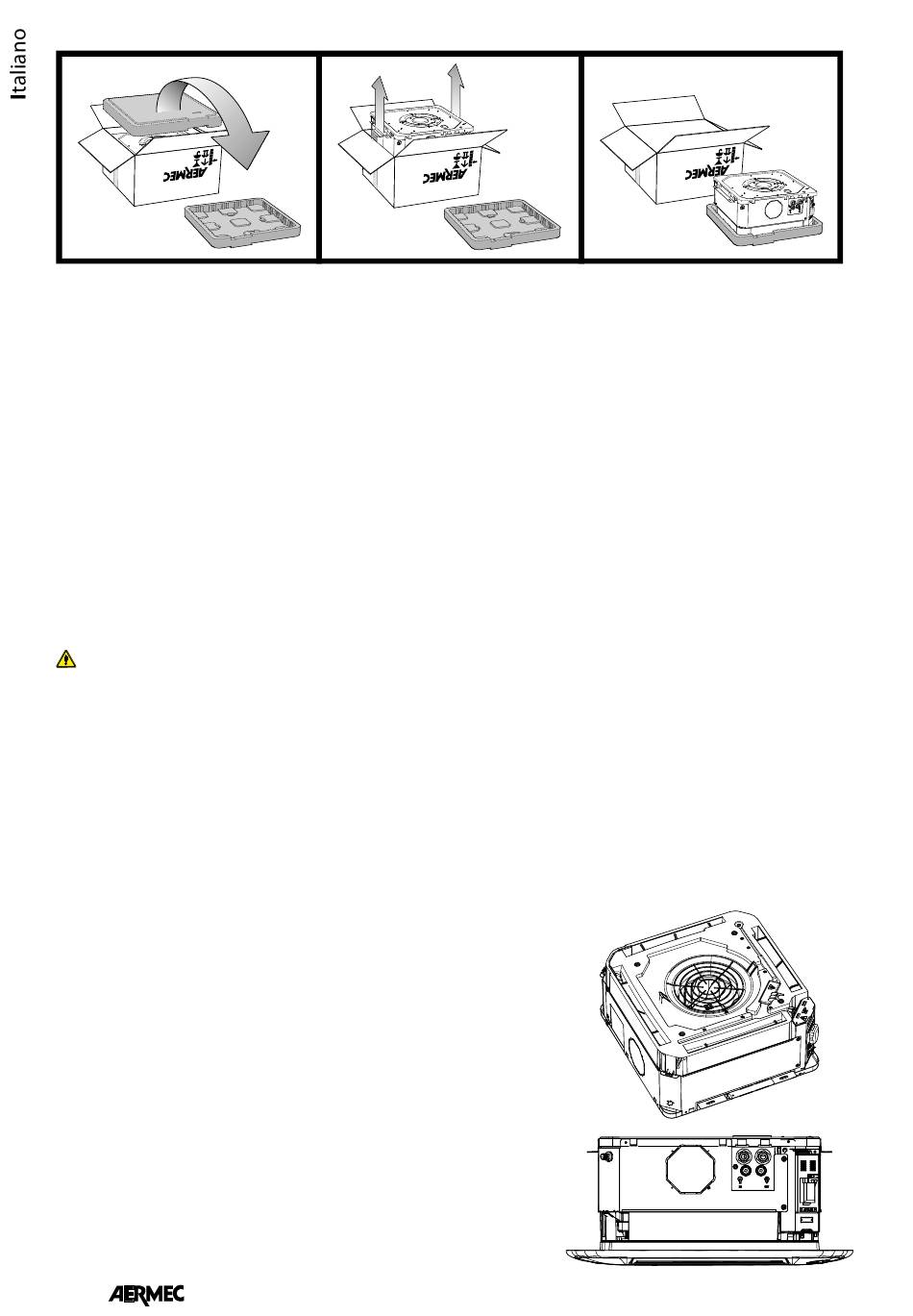

- Capovolgere la scatola del ventilconvettore
cassette FCLI.
- Aprire l'imballo in cartone.
- Rimuovere la scatola, si consiglia di
praticare delle incisioni sugli spigoli della
scatola e rimuovere a pezzi il cartone.
- Rimuovere la parte superiore del guscio
di imballaggio utilizzato per proteggere
l'unità durante il trasporto.
- Nell'unità FCLI 600*600 il driver inverter
è integrato al gruppo motore-ventola.
- Se è necessario montare gli eventuali
accessori (kit aria di rinnovo o mandata in
locale attiguo, valvola acqua calda) eseguire
queste operazioni prima di installare a
soffitto l'unità.
ATTENZIONE: consultare i manuali
degli accessori.
- Non maneggiare l'unità mediante
gli attacchi idraulici ma servirsi delle
apposite staffe.
- Sollevare con cautela l'unità tramite le staffe
e tenendola leggermente inclinata fissarla
alle 4 barre filettate utilizzando 8 dadi di cui
4 autobloccanti. Agire sui dadi per regolare
l'altezza, verificare infine che l'unità sia
installata in posizione orizzontale.
- Portare le linee idrauliche attraverso il
controsoffitto in corrispondenza della
piastra attacchi sull'unità;
- Eseguire i collegamenti idraulici come
descritto nel capitolo relativo.
- Portare la tubazione di scarico condensa in
corrispondenza al rispettivo raccordo sulla
piastra attacchi.
- Sfiatare l'impianto, la valvola di sfiato per
il circuito a due tubi è esterno sulla piastra
attacchi. La valvola di sfiato per il circuito
a caldo degli impianti a quattro tubi è
interno, per accedere rimuovere la bacinella
in polistirolo.
- Eseguire il collegamento di scarico
condensa come descritto nel capitolo
relativo.
- La scatola elettrica è fornita con l'accessorio
griglia (GLLI/GLF10).
- Portare i cavi elettrici di alimentazione e
dei comandi in prossimità della scatola
elettrica; prevedere che i cavi siano
sufficientemente lunghi per seguire il
10
movimento della scatola elettrica sulle
guide durante le fasi di montaggio e
smontaggio.
- Consultare i manuali degli accessori
griglia, le istruzioni per il montaggio
e collegamento della scatola elettrica
sono contenute nel manuale fornito con
l'accessorio griglia.
- Dopo aver completato i collegamenti
e inserito la scatola elettrica nel suo
alloggiamento nell'unità FCLI, fissarla con le
due viti.
AT TENZIONE: fissare il cavetto di
sicurezza alla vite di fissaggio della
scatola elettrica posta al lato degli
attacchi idraulici. Il moschettone del
cavetto di sicurezza dovrà poi essere
agganciato al telaio griglia.
- La cornice della griglia deve essere
posizionata in modo che il vetrino con
il logo AERMEC sia corrispondente
all'angolo della scatola elettrica.
- Assicurare la griglia al cavetto di sicurezza.
- Fissare la griglia con le 4 viti.
ATTENZIONE!! avvitare le viti con una
coppia di serraggio massima di 0,45 Nm,
si consiglia di utilizzare un cacciavite,
non usare avvitatori non tarati. Una
eccessiva coppia di serraggio provoca
danni irreversibili alla bacinella.
- Togliere la griglia di aspirazione agendo sui
2 nottolini ad ¼ di giro.
- Montare il filtro dell'aria.
- Rimontare la griglia di aspirazione agendo
sui 2 nottolini ad ¼ di giro.
- Registrare la posizione dell'unità dalla staffa
di supporto mediante i dadi, in modo che
l'unità sia in bolla e la cornice appoggi
leggermente nel controsoffitto.
- Avviare il ventilconvettore ed eseguire una
prova di funzionamento, le funzioni sono
descritte nel manuale d'uso.
• I
nstallazIone In prossImItà dI una parete
In caso di installazione in prossimità di
una parete è possibile chiudere la
corrispondente bocchetta di mandata con
la guarnizione fornita a corredo.
