INSTALACIÓN DE LA UNIDAD "MÓDULO 600"
- Elegir la posición en donde instalar la
unidad en función del piso en el que
se encuentra el local, de la cantidad de
unidades a instalar y de las posibles
limitaciones arquitectónicas. Controlar que
en la posición escogida se pueda realizar la
instalación y el mantenimiento.
- Instalar en el techo cuatro soportes con
rosca de M8 para sostener el armazón.
Para la instalación de la unidad FCLI proceder
como se indica a continuación:

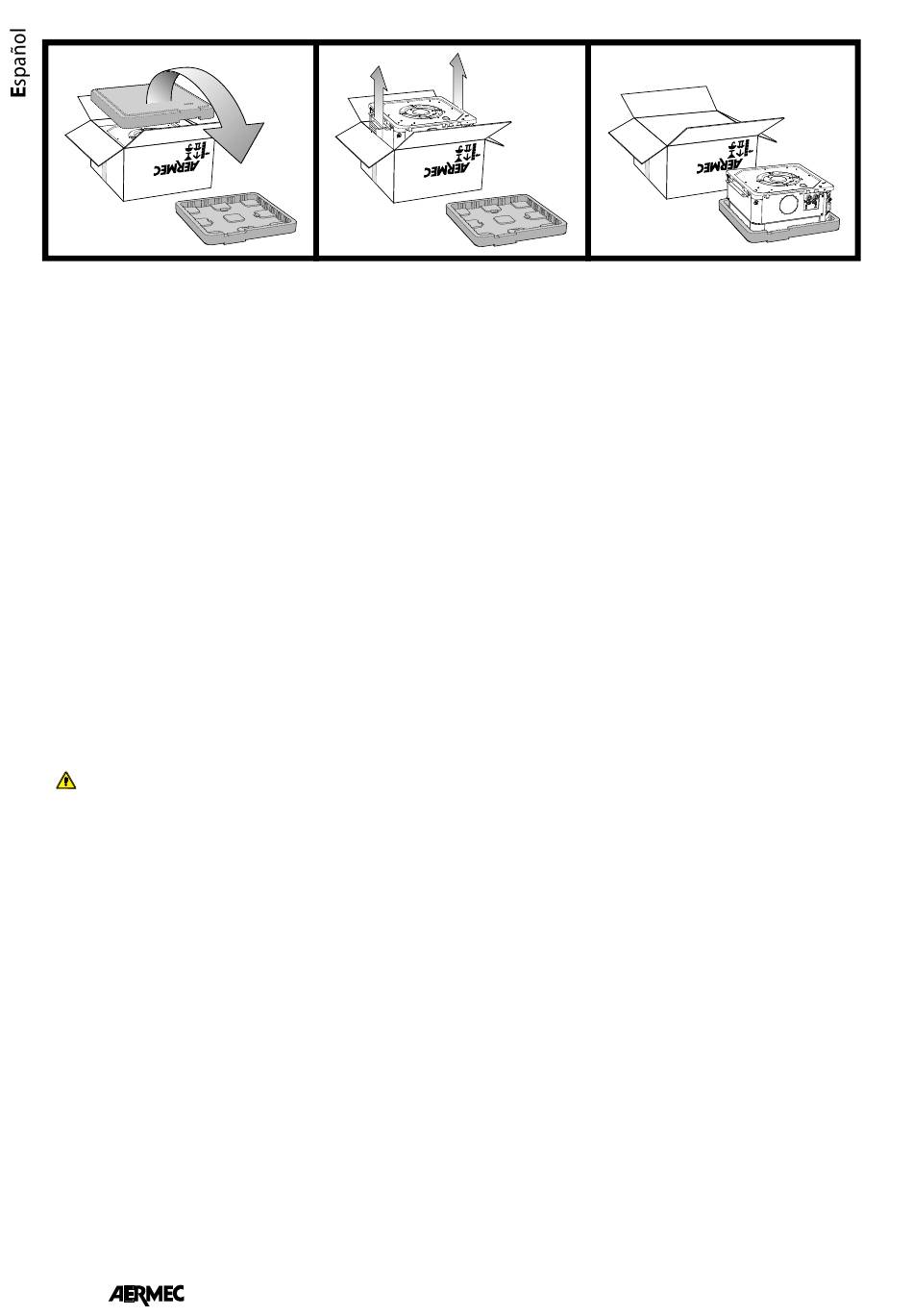

- Invertir la caja del fan coil tipo cassette
FCLI.
- Abrir el embalaje de cartón.
- Retirar la caja, se aconseja realizar
incisiones en las aristas de la caja y retirar
el cartón por parte.
- Retirar la parte superior del embalaje que
se utiliza para proteger la unidad durante
el transporte.
- En la unidad FCL 600 * 600 el
controlador de inversor está
integrado en el conjunto de motor-
ventilador.
- En caso de que sea necesario, montar
eventuales accesorios (kit aire de
renovación o ventilación en un local
contiguo, válvula de agua caliente) y
efectuar estas operaciones antes de instalar
la unidad en el techo.
ATENCIÓN: consultar los manuales de
los accesorios.
- No manejar la unidad por las
conexiones hidráulicas; usar los
soportes correspondientes.
- Levantar con cuidado la unidad mediante
los soportes y manteniéndola ligeramente
inclinada fijarla a las 4 barras roscadas
utilizando 8 tuercas de las cuales 4
deben ser autobloqueantes. Ajustar las
tuercas para regular la altura, comprobar,
finalmente, que la unidad esté instalada en
posición horizontal.
- Llevar las líneas hidráulicas por el falso
techo junto a la placa de conexión en la
unidad;
- Efectuar las conexiones hidráulicas come
42
se indica en el capítulo correspondiente.
- Conectar la tubería de descarga de la
condensación a su respectivo empalmo,
en la placa de conexiones.
- Purgar la instalación, la válvula de
ventilación para el circuito de dos tubos
es externa en la placa de conexiones. La
válvula de ventilación para el circuito en
calentamiento de las instalaciones de
cuatros tubos es interna, para acceder
retirar la bandeja de poliestireno.
- Efectuar la conexión de descarga del agua
de condensación como se describe en el
capítulo correspondiente.
- La caja eléctrica posee el accesorio rejilla
(GLLI-GLFI).
- Llevar los cables eléctricos de alimentación
y de los mandos cerca de la caja eléctrica;
prever que los cables sean los bastante
largos para seguir el movimiento de la caja
eléctrica en las guías durante las fases de
montaje y desmontaje.
- Consultar los manuales de los accesorios
rejilla, las instrucciones para el montaje
y la conexión de la caja eléctrica están
detalladas en el manual suministrado con
el accesorio rejilla.
- Después de haber completado las
conexiones y colocado la caja eléctrica en
su alojamiento en la unidad FCLI, fijarla con
los dos tornillos.
ATENCIÓN: fijar el cable de
seguridad al tornillo de fijación de
la caja eléctrica ubicada al lado de
las conexiones hidráulicas. El gancho
del cable de seguridad se deberá
enganchar a la estructura de la rejilla.
- El marco de la rejilla debe estar
ubicado de manera que el cristal con
el logo AERMEC se corresponda con
el ángulo de la caja eléctrica.
- Asegurar la rejilla con el cable de
seguridad.
- Fijar la rejilla con los 4 tornillos.
¡ ¡ AT E N C I Ó N ! ! ato r n i l l a r l o s
tornillos con un par de ajuste
máximo de 0,45 Nm, se aconseja
usar un destornillador, no usar
destornilladores eléctricos que no
correspondan al ajuste indicado. Un
par de ajuste excesivo provoca daños
irreversibles a la bandeja.
- Quitar la rejilla de aspiración interviniendo
en las 2 carracas con un ¼ de vuelta.
- Montar el filtro de aire.
- Montar nuevamente la rejilla de aspiración
interviniendo en las 2 carracas con un ¼ de
vuelta.
- Regular la posición de la unidad mediante
las tuercas del estribo de soporte, de
manera que la unidad esté a nivel y el
marco se apoye ligeramente en el falso
techo.
- Poner en marcha el fan coil y realizar
una prueba de funcionamiento, las
funciones están descritas en el manual de
instrucciones.
• I
nstalacIón cerca de una pared
En caso de instalar cerca de una pared, se
puede cerrar la boquilla de ventilación
correspondiente con la junta suministrada
en dotación.
