INSTALLATION DER EINHEIT "MODUL 600"
- Die Installationsposition für das Gerät je nach Grundriss
des Raums, Anzahl der zu installierenden Einheiten und
eventuellen architektonischen Beschränkungen wählen.
Prüfen, ob die Installation und Wartung in der gewählten
Position möglich sind.
- Vier Gewindestangen M8 zur Befestigung des Rahmens
an der Zimmerdecke installieren.
Gehen Sie zur Installation der FCLI-Einheit wie folgt vor:

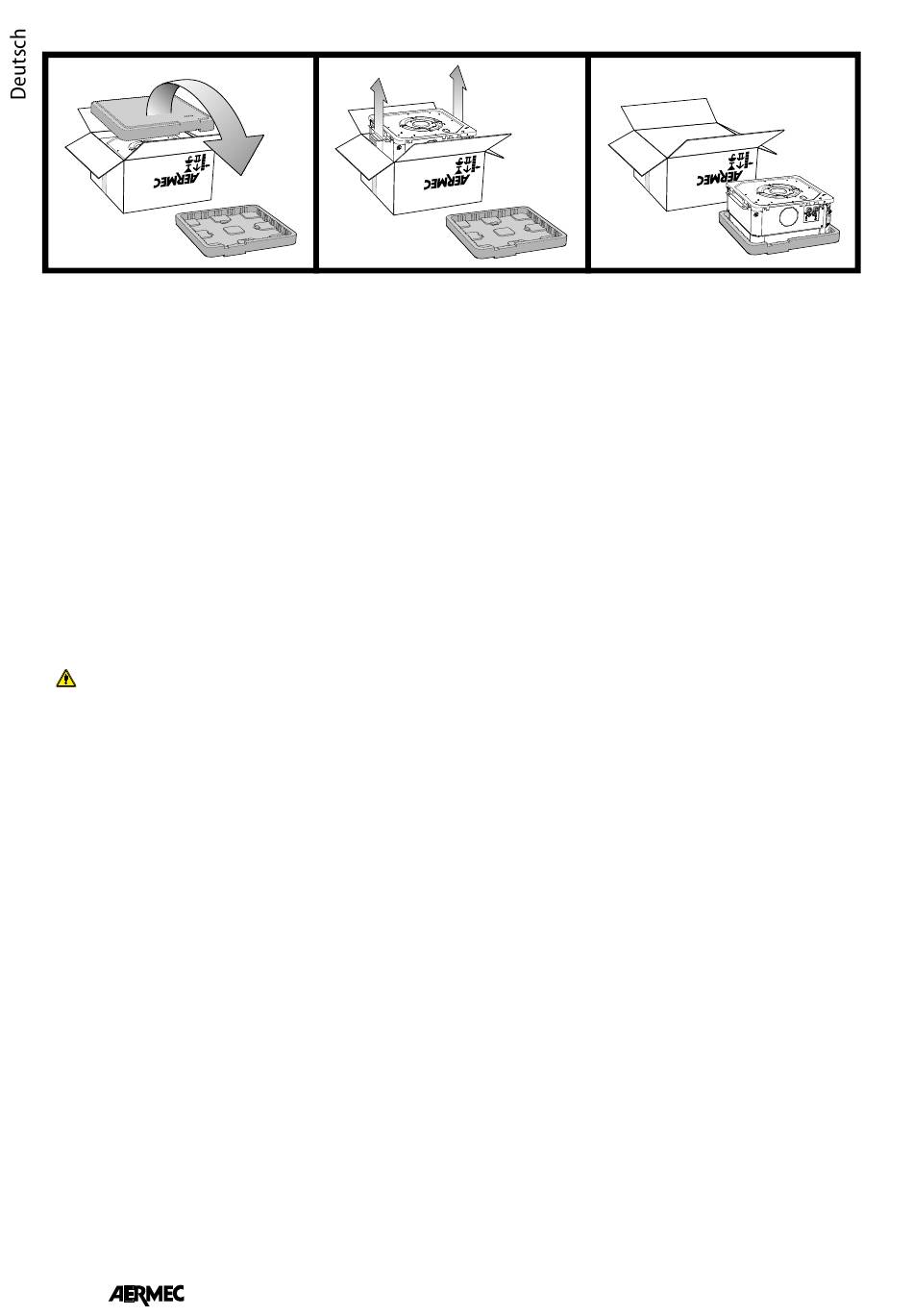

- Drehen Sie den Karton des Kassetten-Gebläsekonvektors
FCLI um.
- Öffnen Sie die Kartonverpackung.
- Entfernen Sie den Karton. Es wird geraten, Einschnitte an
den Kanten des Kartons vorzunehmen und den Karton
stückweise zu entfernen.
- Entfernen Sie den oberen Teil der Verpackung, die zum
Schutz der Einheit während des Transports dient.
- In der Einheit FCL 600 * 600 der Wechselrichter
-Treiber ist mit dem Motor-Lüftereinheit inte-
griert.
- Montieren Sie bei Bedarf das eventuelle Zubehör (Frisch-
luft- oder Vorlaufkit in angrenzenden Raum, Warmwas-
serventil). Führen Sie diese Vorgänge vor Installation der
Einheit an der Decke aus.
ACHTUNG: Schlagen Sie in den Handbüchern zum
Zubehör nach.
- Heben Sie die Einheit keinesfalls an den Wasseranschlüssen
an, sondern verwenden Sie die dazu vorgesehenen Bügel.
- Heben Sie das Gerät vorsichtig an den Bügeln an und halten
Sie es leicht geneigt. Befestigen Sie es dann mittels der
8 Muttern, von denen 4 selbstsperrend sind, an den 4
Gewindestäben. Die Muttern zur Einstellung der Höhe
betätigen und schließlich prüfen, ob das Gerät waage-
recht installiert wurde.
- Die Wasserleitungen durch die eingezogene Decke bis
zur Anschlussplatte an der Einheit ziehen;
- Die Wasseranschlüsse laut Angaben im dementsprechen-
den Kapitel vornehmen.
- Die Leitungen der Kondensatablauf-Einrichtung zum
entsprechenden Anschluss an der Anschlussplatte führen.
- Entlüften Sie die Anlage. Das Entlüftungsventil für das
2-Leiter-System befindet sich außen an der Anschluss-
platte. Das Entlüftungsventil für den Heizkreis der
4-Leiter-Systeme befindet sich im Inneren. Zum Zugriff
darauf muss die Wanne aus Polystirol entfernt werden.
- Den Anschluss des Kondensatablaufs laut Angaben im
dementsprechenden Kapitel vornehmen.
34
- Der Schaltkasten wird mit dem Zubehör Gitter geliefert
(GLLI/GLF10).
- Führen Sie die Stromversorgungs- und Steuerkabel in die
Nähe des Schaltkastens. Sehen Sie die Kabel ausreichend
lang vor, um die Bewegung des Schaltkastens auf den
Führungen während des Ein- und Ausbaus auszugleichen.
- Schlagen Sie in den Handbüchern des Gitterzubehörs
nach. Die Anleitung für die Montage und den Anschluss
des Schaltkastens ist in dem mit dem Gitterzubehör
gelieferten Handbuch enthalten.
- Nach Vervollständigung der Anschlüsse und Einbau des
Schaltkastens in seiner Aufnahme in der Einheit FCLI muss
dieser mit den beiden Schrauben befestigt werden.
ACHTUNG: Befestigen Sie das Sicherheitskabel an der
Befestigungsschraube des Schaltkastens, das sich auf der
Seite der Wasseranschlüsse befindet. Der Karabinerhaken
des Sicherheitskabels muss dann im Rahmen des Gitters
eingehangen werden.
- Der Rahmen des Gitters muss so positioniert werden,
dass sich die Scheibe mit dem Logo AERMEC in der Ecke
des Schaltkastens befindet.
- Befestigen Sie das Gitter am Sicherheitskabel.
- Befestigen Sie das Gitter mit den 4 Schrauben.
ACHTUNG!! Ziehen Sie die Schrauben mit einem maxi-
malen Anzugsmoment von 0,45 Nm fest. Es wird geraten,
dafür einen Schraubendreher zu verwenden. Vom Einsatz
nicht geeichter Schraubemaschinen wird abgeraten.
Durch ein zu hohes Anzugsmoment wird die Wanne
unwiderruflich beschädigt.
- Entfernen Sie das Ansauggitter durch Lösen der 2 Sperr-
klinken um ¼ Drehung.
- Montieren Sie den Luftfilter.
- Bauen Sie das Ansauggitter durch Betätigen der 2 Sperr-
klinken um ¼ Drehung wieder ein.
- Die Position der Einheit an den Muttern der Bügel regeln,
sodass die Einheit einwandfrei waagrecht steht und der
Rahmen leicht an der eingezogenen Decke aufsitzt.
- Den Gebläsekonvektor starten und einen Betriebstest
ausführen. Die Funktionen sind in der Gebrauchsanlei-
tung beschrieben.
• I n w
nstallatIon In der ähe eIner and
Bei Installation in der Nähe einer Wand kann die entspre-
chende Vorlauföffnung mit der beiliegenden Dichtung
verschlossen werden.
