de
Seite
Darstellung
2.1
8
7
6
5
3
4
20
4
3
2
1

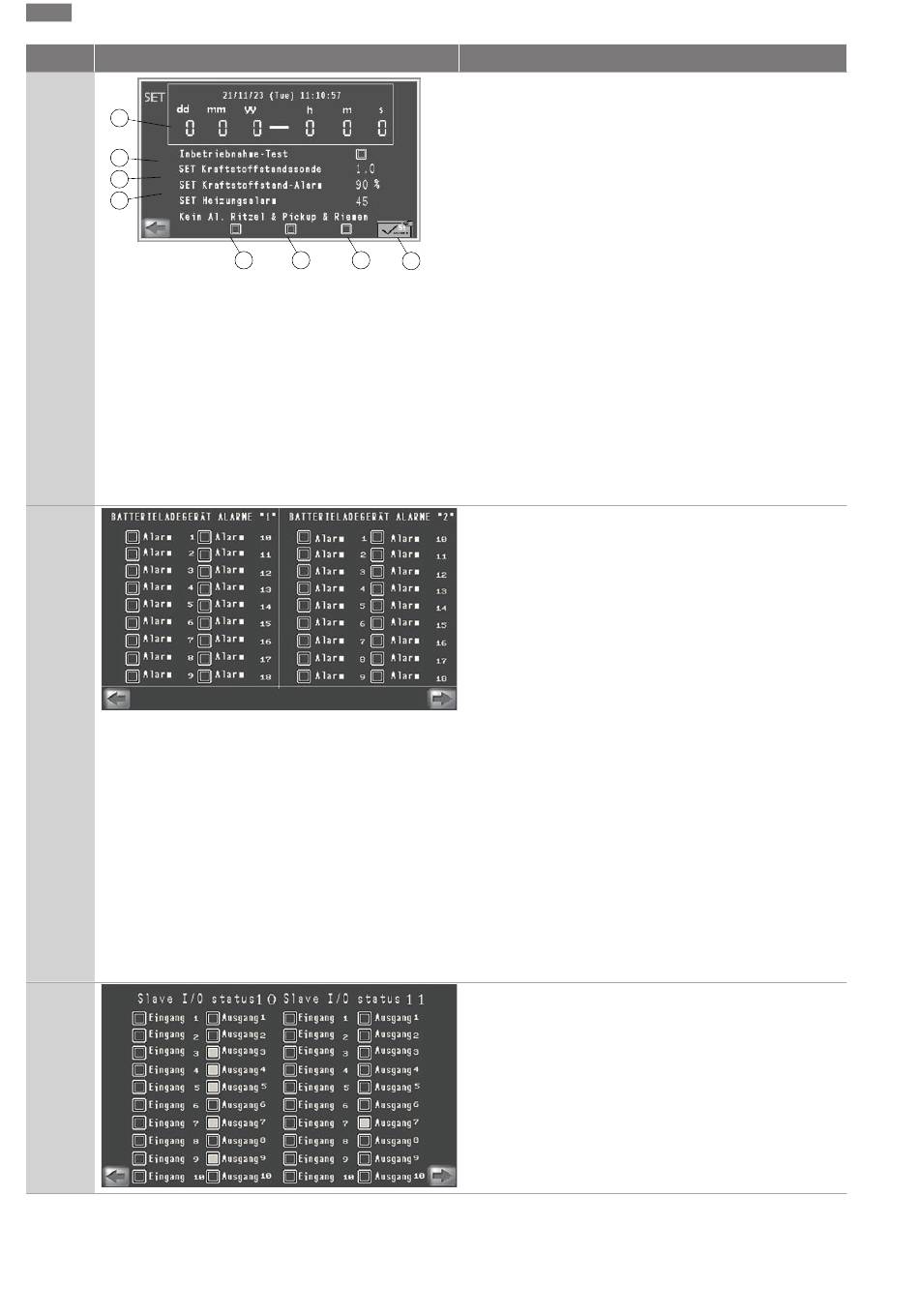

Beschreibung
•
Reset (1). 5 Sekunden gedrückt halten, um ein Systemreset
durchzuführen.
•
Alarmabschaltung Riemen (2) (nur in Abstimmung mit dem
Wilo-Kundendienst)
•
Alarmabschaltung Drehzahlsensor (3)(nur in Abstimmung
mit dem Wilo-Kundendienst)
•
Alarmabschaltung Ritzel (4) (nur in Abstimmung mit dem
Wilo-Kundendienst)
•
Alarm Temperatur Motorheizung (min 30 °C, max 50 °C) (5)
•
Alarm Kraftstoff-Füllstand (min 80%, max 95%) (6)
•
Umrechnungsfaktor Kraftstoff-Füllstandssensor (min 0.1,
max 1.0). In Abhängigkeit von der Höhe des Kraftstofftanks
muss der Wert eingestellt werden, um eine Kraftstoffanzei-
ge von 0 - 100% zu erhalten. (7)
–
Bei einem Fühlermessbereich von 0 - 150 mbar und einer
Kraftstofftankhöhe von 1,5 m wird der Wert 1 einge-
stellt.
–
Bei einem Fühlermessbereich von 0 - 150 mbar und einer
Kraftstofftankhöhe von 0,75 m wird der Wert 0,5 einge-
stellt.
•
Inbetriebnahme Test (Bei Erstinbetriebnahme vor Ort)
•
Datum und Uhrzeit (8)
Anzeige von Alarmen der Batterieladergeräte 1 und 2 (gefülltes
Rechteck: Alarm liegt vor)
Störung Batterieladergerät:
•
Alarm 3: vertauschte Polarität
•
Alarm 4: Batterie nicht angeschlossen
•
Alarm 5: interne Zelle kurzgeschlossen
•
Alarm 6: Sulfatierung der Batterie
•
Alarm 7: Schnellladefunktion
•
Alarm 8: Batterietemperatur zu hoch
•
Alarm 9: Falscher Batterietyp
•
Alarm 10: korrodierte Kabel oder Anschlüsse
•
Alarm 13: Interner Fehler 0
•
Alarm 14: Interner Fehler 1
•
Alarm 15: Interner Fehler 2
•
Alarm 16: Lebensdauertest nicht möglich
•
Alarm 17: Kurzschluss oder Überlast an den Klemmen der
Batterie
Voralarmfehler Batterieladergerät:
•
Alarm 1: hohe Eingangswechselspannung
•
Alarm 2: niedrige Eingangswechselspannung
•
Alarm 11: hohe Batteriespannung
•
Alarm 12: niedrige Batteriespannung
•
Alarm 18: Stromversorgung nicht angeschlossen
Statusanzeige von Ein- und Ausgänge: Slave 10 und Slave 11
(gefülltes Rechteck: Ein- oder Ausgang aktiv)
Einbau- und Betriebsanleitung • Wilo-Control Fire D VdS • Ed.01/2024-03
