Wilo Control Fire D VdS Einbau- Und Betriebsanleitung Seite 11

Element
1 Display
2 Pumpenbetrieb
3 Fehlstart (nach 6 Fehlversuchen)
4 Betrieb Schwimmerschalter
5 Drehzahlüberschreitung
6 Fehler Schwimmerschalter
7 Motorüberhitzung
8 deaktivierter Zustand der Pumpe
9 Mangel Öldruck
10 Kraftstoffmangel
Einbau- und Betriebsanleitung • Wilo-Control Fire D VdS • Ed.01/2024-03
35
33
31
Voralarmstörung batterie A
29
27
Störung Schützbatterie A
25
Betrieb Druckschalter 1
23
Störung Druckschalter 1
22 21 20

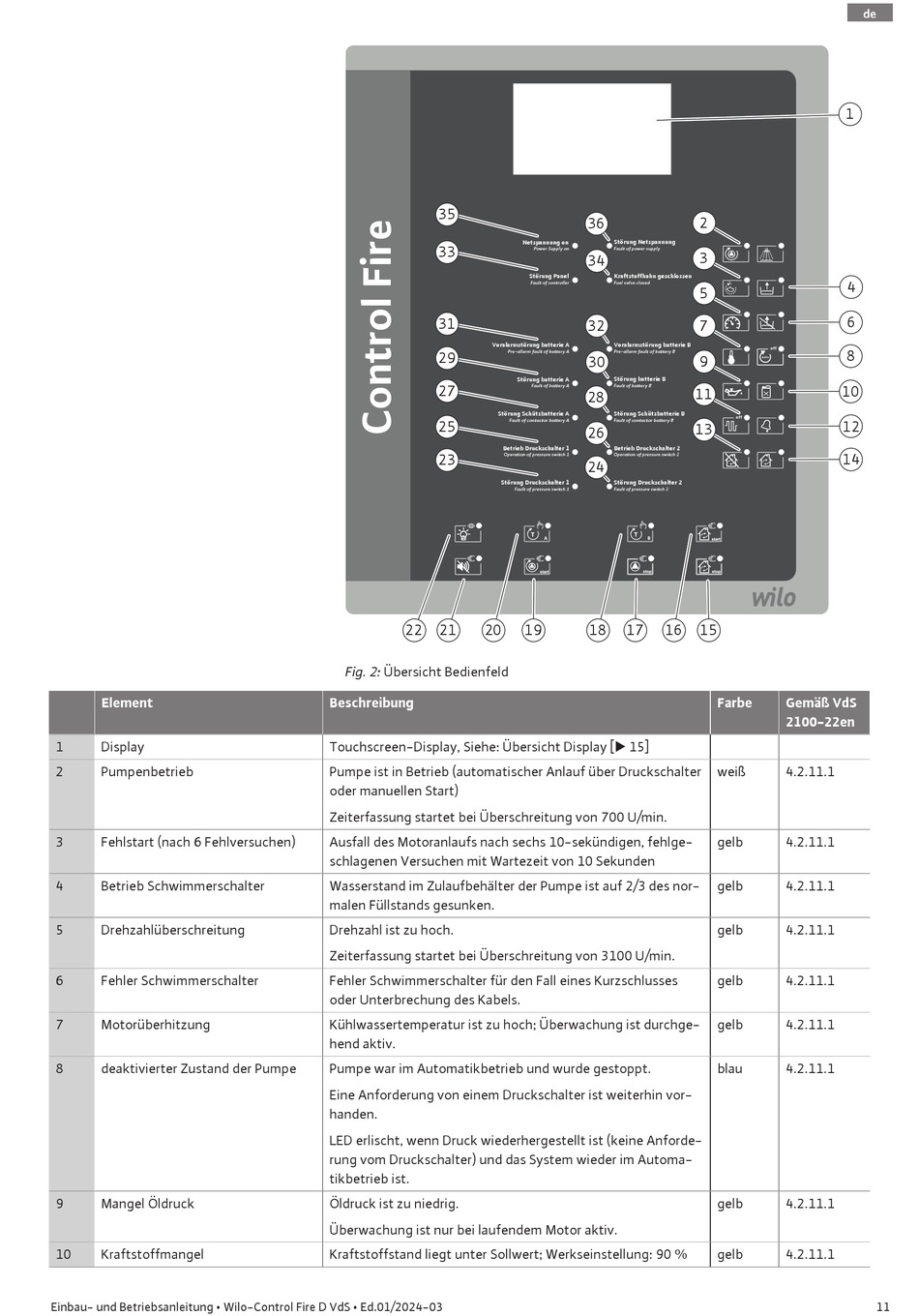

Fig. 2: Übersicht Bedienfeld
Beschreibung
Touchscreen-Display, Siehe: Übersicht Display [" 15]
Pumpe ist in Betrieb (automatischer Anlauf über Druckschalter
oder manuellen Start)
Zeiterfassung startet bei Überschreitung von 700 U/min.
Ausfall des Motoranlaufs nach sechs 10-sekündigen, fehlge-
schlagenen Versuchen mit Wartezeit von 10 Sekunden
Wasserstand im Zulaufbehälter der Pumpe ist auf 2/3 des nor-
malen Füllstands gesunken.
Drehzahl ist zu hoch.
Zeiterfassung startet bei Überschreitung von 3100 U/min.
Fehler Schwimmerschalter für den Fall eines Kurzschlusses
oder Unterbrechung des Kabels.
Kühlwassertemperatur ist zu hoch; Überwachung ist durchge-
hend aktiv.
Pumpe war im Automatikbetrieb und wurde gestoppt.
Eine Anforderung von einem Druckschalter ist weiterhin vor-
handen.
LED erlischt, wenn Druck wiederhergestellt ist (keine Anforde-
rung vom Druckschalter) und das System wieder im Automa-
tikbetrieb ist.
Öldruck ist zu niedrig.
Überwachung ist nur bei laufendem Motor aktiv.
Kraftstoffstand liegt unter Sollwert; Werkseinstellung: 90 %
36
Netspannung on Störung Netspannung
Fault of power supply
Power Supply on
34
Störung Panel Kraftstoffhahn geschlossen
Fault of controller Fuel valve closed
32
Voralarmstörung batterie B
Pre-allarm fault of battery A Pre-allarm fault of battery B
30
Störung batterie A Störung batterie B
Fault of battery A Fault of battery B
28
Störung Schützbatterie B
Fault of contactor battery A Fault of contactor battery B
26
Betrieb Druckschalter 2
Operation of pressure switch 1 Operation of pressure switch 2
24
Störung Druckschalter 2
Fault of pressure switch 1 Fault of pressure switch 2
19 18 17 16
de
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Farbe Gemäß VdS
2100-22en
weiß 4.2.11.1
gelb 4.2.11.1
gelb 4.2.11.1
gelb 4.2.11.1
gelb 4.2.11.1
gelb 4.2.11.1
blau 4.2.11.1
gelb 4.2.11.1
gelb 4.2.11.1
11
