7
Bedienung
7.1
Menü
Seite
Darstellung
2
9
8
7
6
5
4
Einbau- und Betriebsanleitung • Wilo-Control Fire D VdS • Ed.01/2024-03
•
Kraftstoff-Füllstandssensor gemäß Schaltplan
•
Kraftstoffventil
Folgende Anschlüsse sind optional anzuschließen:
•
Wenn Status- und Alarmmeldungen an ein Gebäudemanagementsystem weitergegeben
werden, können die Signale über freie Kontakte gesendet werden. Jeder Alarm hat einen
freien Kontakt in der Kommutierung.
•
Wenn eine Motorheizung erforderlich ist, Stromversorgung (230V) für die Motorheizung
an Klemme M0- 3-4 anschließen. Es ist möglich, ein Thermostatventil zur Steuerung der
Motorheizung an Klemme M3, 6-7 anzuschließen. Standardmäßig ist die Klemme M3,
6-7 gebrückt.
•
Wenn Lamellen und Ventilatoren zur Frischluftzufuhr verwendet werden, müssen die
Motoren der Lamellen und Ventilatoren separat mit Strom versorgt werden, um bei Aus-
fall der Hauptstromversorgung funktionsfähig sein. Die Steuerung und die Absicherung
des Stromkreises (QF11 für Lamellen, 4 A, Kurve C; QF12 für Ventilatoren, 6 A, Kurve C)
können an die Klemme M3 angeschlossen werden.
•
Elektrisches Ventil für Kühlwasser-Wärmetauscher (falls Wärmetauscher vorhanden) an
der Klemme M3, 10-11 anschließen.

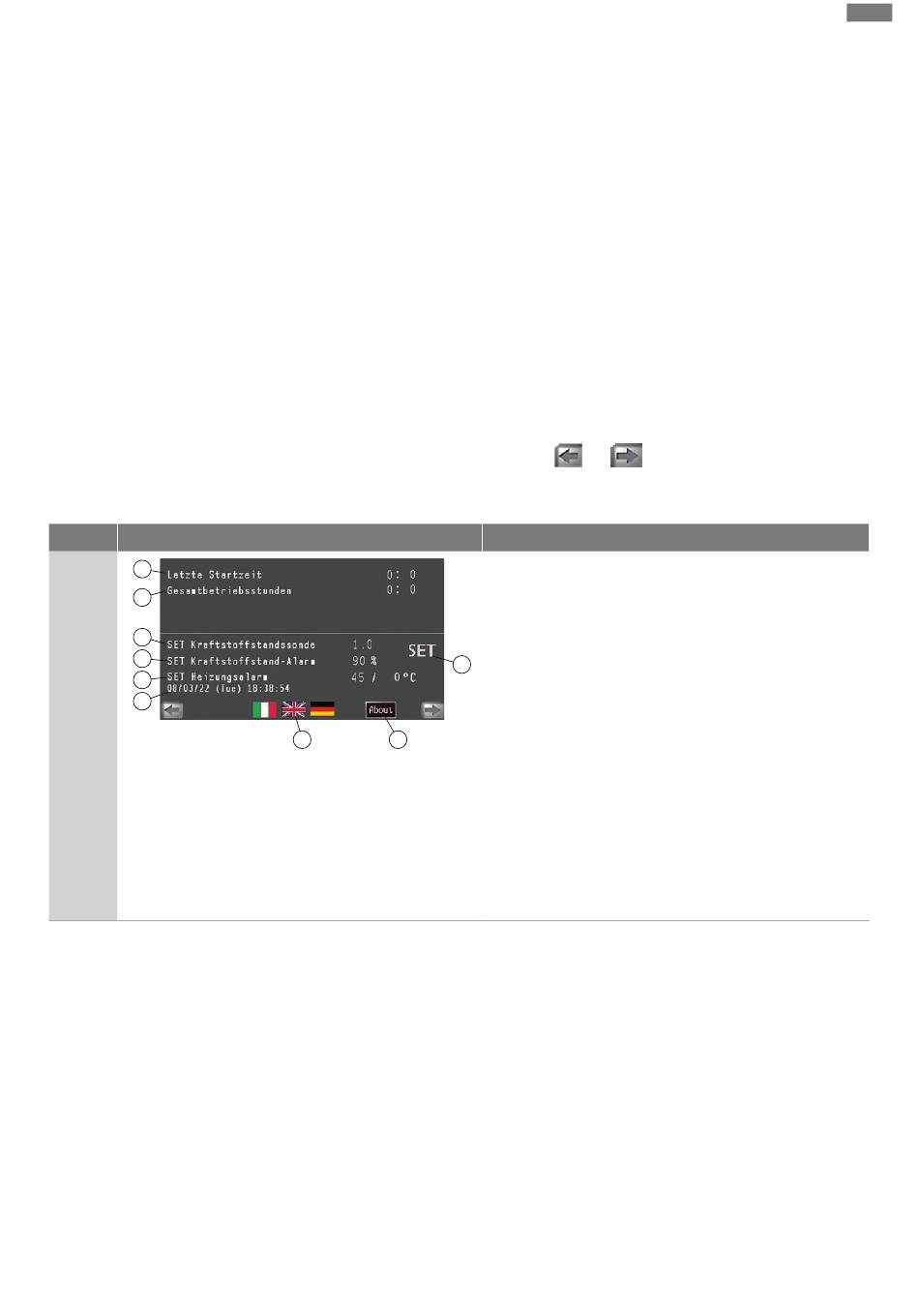

Die Menüs können über die Tasten
Wenn für 30 Sekunden keine Aktion am Display durchgeführt wird, wird Hauptmenü wieder
angezeigt.
1
3
2
und
aufgerufen werden.
Beschreibung
Angezeigte Werte:
•
Gesamtanzahl Betriebsstunden (8)
•
Dauer des letzten Anlaufs (9)
Werte ändern (siehe Menü 2.1)
1.
Set drücken (1).
2.
Passwort eingeben (9456).
3.
Wert auswählen.
4.
Neuen Wert eintragen.
Änderbare Werte:
•
Inbetriebnahme Test
•
Umrechnungsfaktor Kraftstoff-Füllstandssensor (7)
•
Alarm Kraftstoff-Füllstand (min 80%, max 95%) (6)
•
Temperatur Motorheizung (eingestellter Wert/aktueller
Wert) (5)
•
Datum und Uhrzeit (4)
Die Sprache kann durch Drücken der entsprechenden Flagge
am unteren Rand geändert werden (3).
de
