5.4
Display
5.5
Technische Daten
5.6
Technische Daten Display
Einbau- und Betriebsanleitung • Wilo-Control Fire D VdS • Ed.01/2024-03
12
11
10
9

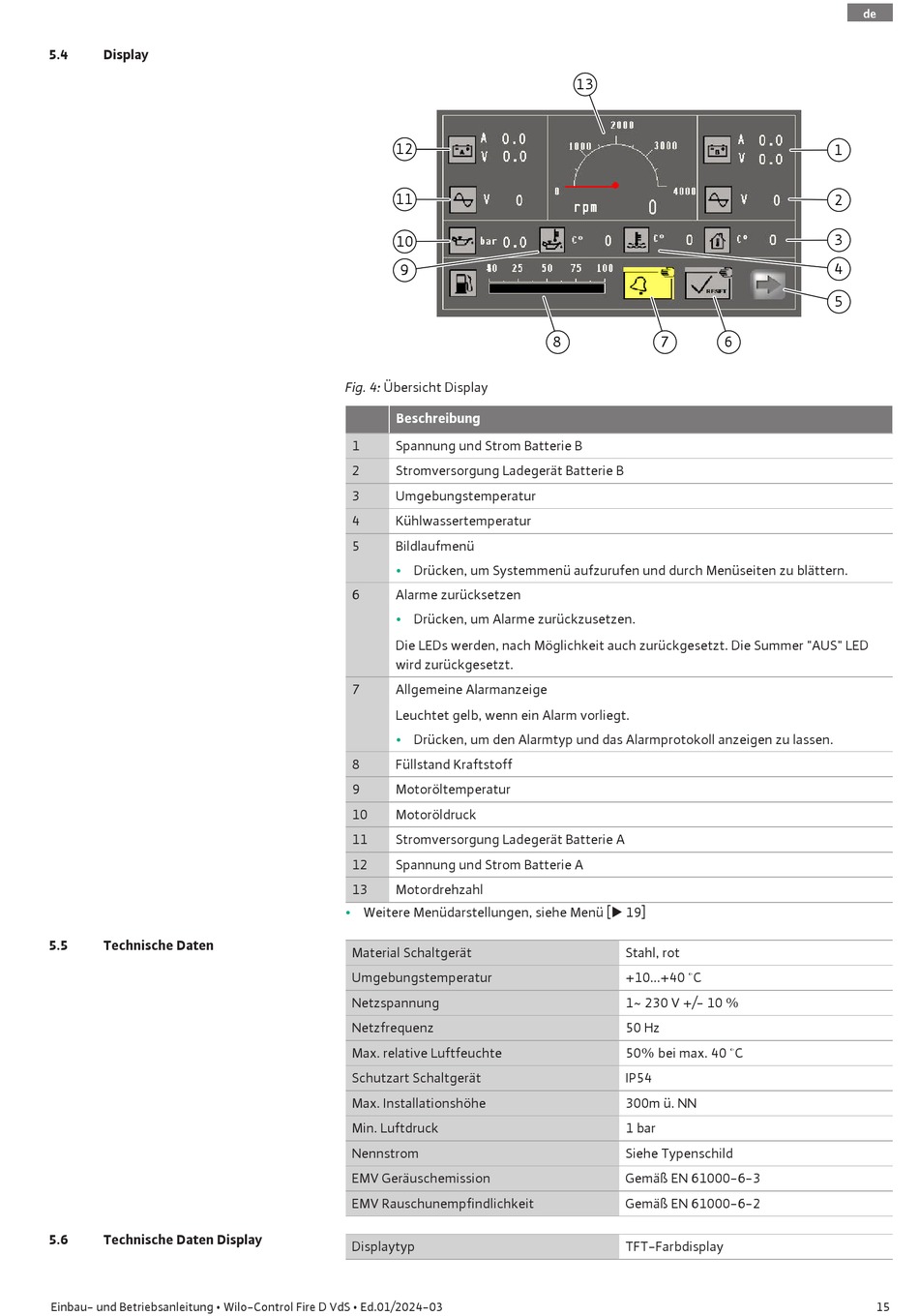

Fig. 4: Übersicht Display
Beschreibung
1
Spannung und Strom Batterie B
2
Stromversorgung Ladegerät Batterie B
3
Umgebungstemperatur
4
Kühlwassertemperatur
5
Bildlaufmenü
•
Drücken, um Systemmenü aufzurufen und durch Menüseiten zu blättern.
6
Alarme zurücksetzen
•
Drücken, um Alarme zurückzusetzen.
Die LEDs werden, nach Möglichkeit auch zurückgesetzt. Die Summer "AUS" LED
wird zurückgesetzt.
7
Allgemeine Alarmanzeige
Leuchtet gelb, wenn ein Alarm vorliegt.
•
Drücken, um den Alarmtyp und das Alarmprotokoll anzeigen zu lassen.
8
Füllstand Kraftstoff
9
Motoröltemperatur
10
Motoröldruck
11
Stromversorgung Ladegerät Batterie A
12
Spannung und Strom Batterie A
13
Motordrehzahl
•
Weitere Menüdarstellungen, siehe Menü [" 19]
Material Schaltgerät
Umgebungstemperatur
Netzspannung
Netzfrequenz
Max. relative Luftfeuchte
Schutzart Schaltgerät
Max. Installationshöhe
Min. Luftdruck
Nennstrom
EMV Geräuschemission
EMV Rauschunempfindlichkeit
Displaytyp
13
8
7
6
Stahl, rot
+10...+40 °C
1~ 230 V +/- 10 %
50 Hz
50% bei max. 40 °C
IP54
300m ü. NN
1 bar
Siehe Typenschild
Gemäß EN 61000-6-3
Gemäß EN 61000-6-2
TFT-Farbdisplay
