8. Una vez realizadas las conexiones, vuelva a colocar la tapa del compartimento de conexiones,
comprobando que la junta de la parte trasera del dispositivo esté limpia, seca y en perfecto
estado. Compruebe que se haya completado toda la instalación y realice las pruebas y
comprobaciones de seguridad pertinentes antes de conectar la alimentación.
Conexión de un cable de alimentación y datos THRU PD
Para instalar un cable PD para transmitir energía eléctrica y datos al siguiente dispositivo en un
enlace en cadena:
1. Compruebe que la alimentación de la instalación esté cortada y no pueda aplicarse.

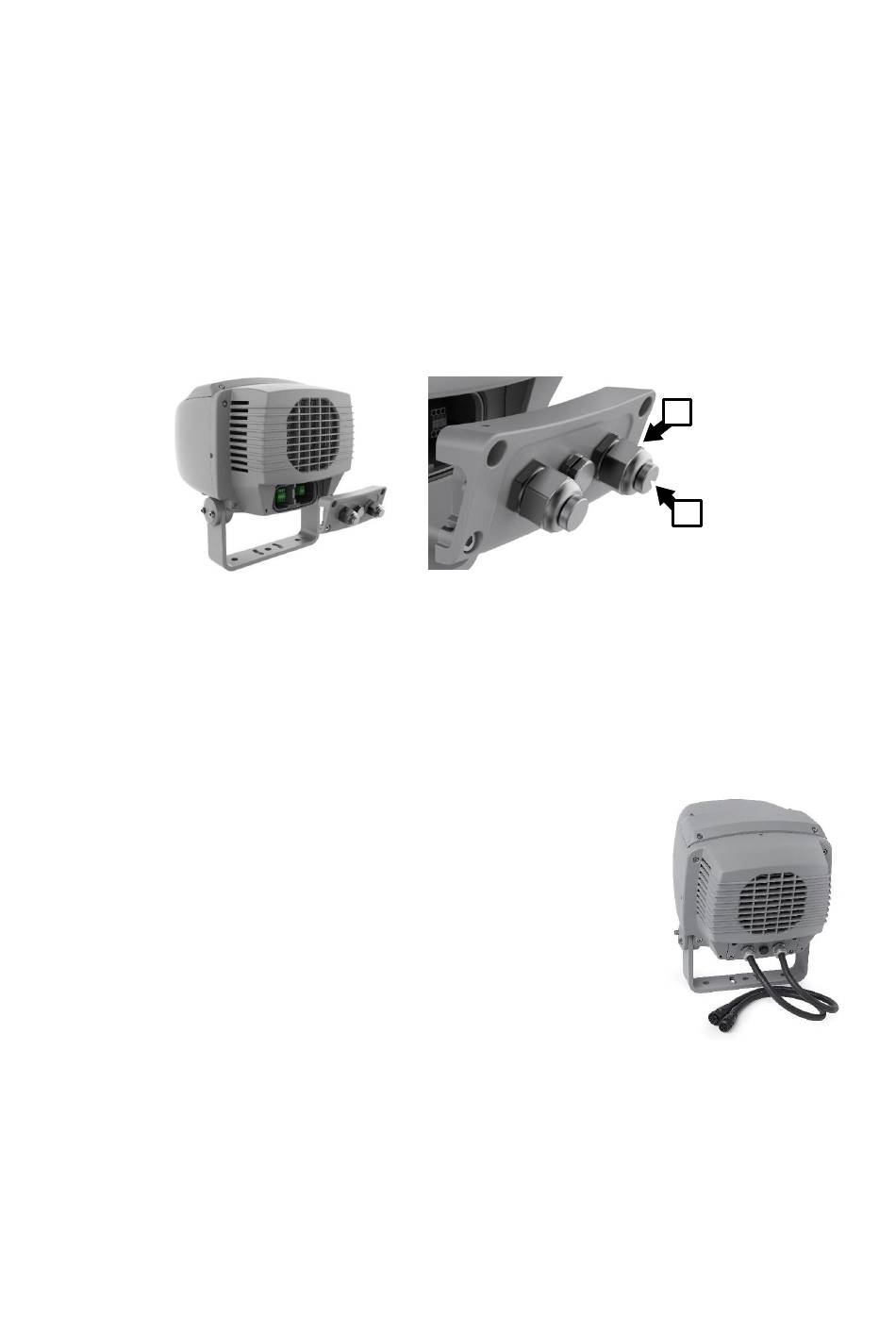

2. Vea la ilustración a continuación. Si el dispositivo no está abierto, afloje los cuatro tornillos Allen
de la tapa del compartimento de conexiones en la parte posterior y retire la tapa. Afloje la tuerca
de compresión E del prensaestopas de salida y retire el tapón de sellado F del prensaestopas.
Pase el cable PD THRU por el prensaestopas.
3. Pele 10 cm de la cubierta exterior del cable. Recorte los hilos de datos de modo que queden 10
cm de hilos de alimentación y 7 cm de hilos de datos.
4. Pele aproximadamente 12 mm de aislamiento del extremo de cada hilo de alimentación y datos.
Engarce un casquillo en el extremo de cada hilo. Los casquillos deben ser lo suficientemente
largos como para pasar completamente por los terminales sin dejar metal expuesto fuera de ellos.
5. Fije los hilos de alimentación y datos del cable PD THRU a los terminales de alimentación y datos
dentro del compartimiento de conexiones, como se describe para el cable PD IN en la sección
anterior, pero fije los hilos en los terminales no utilizados.
6. Apriete la tuerca de compresión E en el prensaestopas del cable de
salida.
7. Vuelva a colocar la tapa del compartimento de conexiones,
comprobando que la junta de la parte trasera del dispositivo esté limpia,
seca y en perfecto estado. Compruebe que se haya completado toda la
instalación y realice las pruebas y comprobaciones de seguridad
pertinentes antes de conectar la alimentación.
El dispositivo con dos extremos de cable PD instalados debe verse como se
muestra en la foto de la derecha.
72 Exterior Projection Pro Compact Safety and Installation Manual
E
F
