den Verschlussstopfen B. Führen Sie die PD-Eingangsleitung durch die Leitungsdurchführung.
3. Entfernen Sie den Außenmantel der Leitung auf einer Länge von 10 cm. Kürzen Sie die
Netzadern auf 7 cm Länge.
4. Entfernen Sie ca. 12 mm der Isolierung vom Ende jeder Netz- und Datenader. Crimpen Sie eine
Aderendhülse auf das Ende jeder Ader. Die Aderendhülsen müssen lang genug sein, um
vollständig in die Klemmen eingeführt werden zu können, ohne dass freies Metall außerhalb der
Klemmen verbleibt.
5. Befestigen Sie die Netzadern der PD-Leitung wie
folgt an den federbelasteten Stromklemmen im
Anschlussfach:

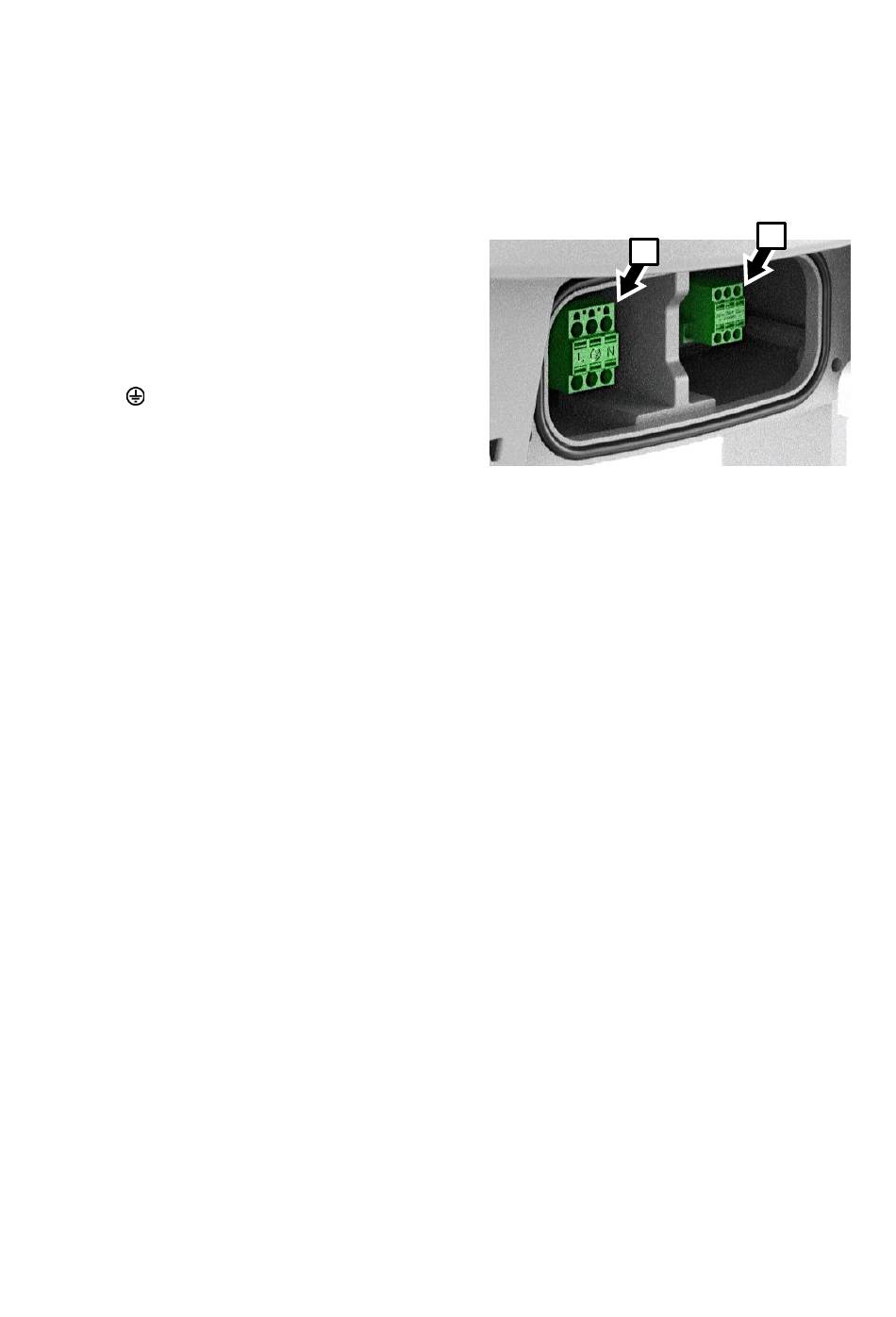

a) Siehe Abbildung rechts. Schrauben Sie die
abnehmbare Netzanschlussklemme C ab und
entfernen Sie sie aus ihrem Sockel.
b) Befestigen Sie die gelb/grüne Ader an der mit
(Masse) gekennzeichneten Klemme.
c) Befestigen Sie die blaue Ader an der mit N
(Nullleiter) gekennzeichneten Klemme.
d) Befestigen Sie die braune Ader an der mit L
(Strom) gekennzeichneten Klemme.
e) Wenn Sie eine THRU PD-Leitung anschließen, fahren Sie mit dem nächsten Schritt fort.
Andernfalls setzen Sie die abnehmbare Netzanschlussklemme wieder in ihren Sockel ein und
befestigen sie mit den beiden Schrauben.
6. Befestigen Sie die Datenleitungen der PD-Leitung wie folgt an den gefederten Datenklemmen:
a) Siehe Abbildung oben. Schrauben Sie die abnehmbare Datenklemmenleiste D ab und
nehmen Sie sie aus ihrem Sockel.
a) Befestigen Sie die rote Ader an der mit Data + gekennzeichneten Klemme.
b) Befestigen Sie die graue Ader an der mit Data - gekennzeichneten Klemme.
c) Befestigen Sie das blanke Kupfergeflecht an der mit DMX Common gekennzeichneten
Klemme.
7. Wenn Sie eine PD THRU-Leitung anschließen, fahren Sie mit dem nächsten Abschnitt fort.
Andernfalls setzen Sie die abnehmbare Datenklemme wieder in ihren Sockel ein, befestigen sie
mit den beiden Schrauben und ziehen die Überwurfmutter A der Eingangsleitungsdurchführung
fest.
8. Wenn Sie mit den Anschlüssen fertig sind, bringen Sie die Abdeckung des Anschlussraums
wieder an. Vergewissern Sie sich, dass die Dichtung auf der Rückseite des Geräts sauber,
trocken und in einwandfreiem Zustand ist. Prüfen Sie, ob alle Installationsarbeiten abgeschlossen
sind, und führen Sie die entsprechenden Tests und Sicherheitsüberprüfungen durch, bevor Sie
das Gerät einschalten.
Anschluss einer THRU-PD-Leitung für Strom und Daten
Installation einer PD-Leitung zur Weiterleitung von Netzstrom und Daten an das nächste Gerät in einer
Verkettung:
1. Vergewissern Sie sich, dass die Stromzufuhr zur Anlage unterbrochen ist und nicht eingeschaltet
werden kann.
