Martin Pro Compact Sicherheits- Und Installationshandbuch Seite 55

Sie können den Exterior Projection Pro Compact an eines der folgenden Stromversorgungssysteme
anschließen:
• Einphasiges Dreileitersystem (Spannung, Neutralleiter, Erdung/Erde).
• Dreiphasiges Vierleitersystem, bei dem jede Leuchte nur eine Phase nutzt.
Versuchen Sie nicht, das Gerät an ein dreiphasiges, dreiadriges System (drei Phasen, kein
Neutralleiter) anzuschließen.
Das Gerät hat keinen Netzschalter. Der Exterior Projection Pro Compact wird mit Strom versorgt,
sobald er an die Stromquelle angeschlossen wird. Sorgen Sie für eine leicht zugängliche Vorrichtung
in der Nähe des Geräts, um die Stromversorgung zu unterbrechen oder abzuschalten.
Verwenden Sie kein externes Dimmersystem, um das Gerät mit Strom zu versorgen. Dies führt zu
Schäden am Gerät, die nicht durch die Produktgarantie abgedeckt sind.
Verwendung der Strom- und Datenanschlüsse

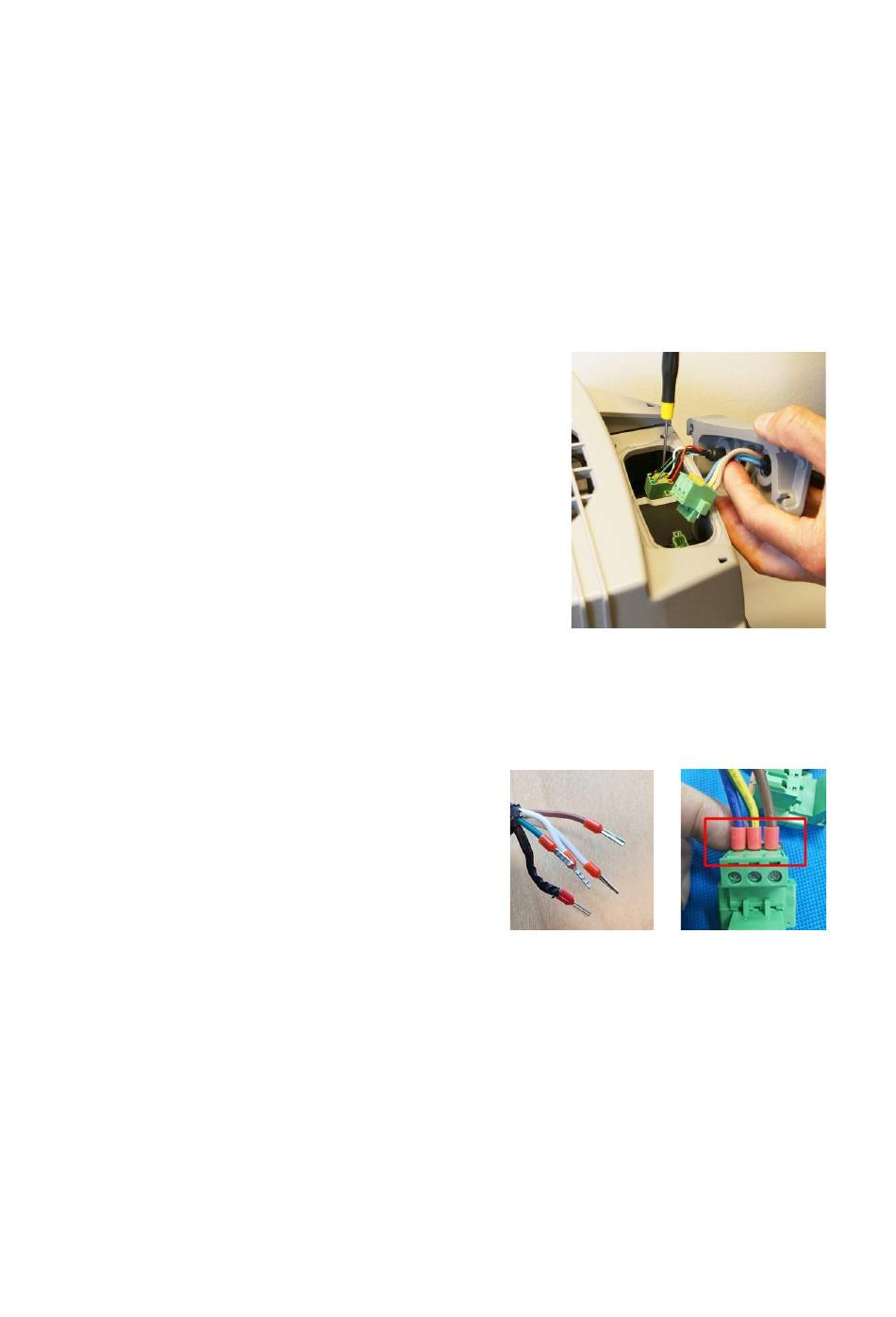

Siehe Foto rechts. Der Exterior Projection Pro Compact verfügt
über zweiteilige Klemmenleisten im Inneren des Geräts für den
Anschluss von Strom und Daten. Die Klemmenleisten bestehen
aus zwei Teilen: einem Klemmensockel und einem
abnehmbaren Klemmenblock.
Der Klemmensockel verbleibt im Gerät.
Der abnehmbare Klemmenblock kann abgeschraubt und aus
dem Sockel gezogen werden, um beim Anschließen von
Leitungen bequem darauf zugreifen zu können. Wenn Sie die
Adern angeschlossen haben, setzen Sie die abnehmbare
Klemme wieder in den Sockel ein und befestigen sie mit den
beiden Schrauben. Die abnehmbare Klemme kann nur in einer
Richtung in den Sockel gesteckt werden (Poka-Yoke-Design).
Die Klemmen sind federbelastet und haben eine automatische Klemmung.
Befestigung von Adern in den Klemmen:
1. Entfernen Sie ca. 50 mm des Außenmantels der Strom- oder Datenleitung, um die Adern der
Leitung freizulegen.
2. Isolieren Sie die Adern ca. 12 mm ab und crimpen
Sie dann eine isolierte Aderendhülse auf das Ende
jeder Ader. Siehe Fotos rechts. Die Aderendhülsen
müssen lang genug sein, um vollständig in die
Klemmen zu passen, aber es darf kein freies Metall
außerhalb der Klemmen sichtbar sein.
3. Stecken Sie die Aderendhülse jeder Ader fest in die
richtige Klemme des Klemmenblocks. Folgen Sie
dabei den Anweisungen in diesem Abschnitt. Ziehen Sie an der Ader, um zu prüfen, ob die
Aderendhülse sicher in der Klemme gehalten wird. Wenn Sie eine Ader aus einer Klemme
entfernen müssen, stecken Sie einen kleinen Schraubendreher in das Loch an der Vorderseite
des Klemmenblocks und drücken Sie auf die Feder im Inneren der Klemme, um die Ader zu lösen.
Die Netzklemmenleiste hat zwei Sätze von je drei Klemmen. Verwenden Sie einen Satz Klemmen für
den Stromeingang IN und den anderen Satz für den Stromausgang THRU. Es spielt keine Rolle,
welchen Satz Sie für Power IN (Eingang) und Power THRU (Ausgang) verwenden.
Die Datenklemmenleiste hat ebenfalls zwei Sätze von je drei Klemmen. Verwenden Sie einen Satz
Klemmen für den Dateneingang IN und den anderen Satz für den Datenausgang THRU. Es spielt
keine Rolle, welchen Satz Sie für Daten IN (Eingang) und Daten THRU (Ausgang) verwenden.
Wenn Sie die Daten über eine externe Anschlussdose an das nächste Gerät in der Datenlinie
weiterleiten, müssen Sie keine THRU-Verbindungen innerhalb des Geräts herstellen.
Exterior Projection Pro Compact Safety and Installation Manual 55
