Absturzsicherung
Wenn aus Sicherheitsgründen eine Absturzsicherung erforderlich ist (z. B. in
Unterhaltungseinrichtungen, an Bord von Schiffen oder bei temporären Installationen), müssen Sie
eine Fangseil-Öse von Martin (Artikelnummer MAR-90590050) beziehen und diese am Gerät
montieren.
Montage der Fangseil-Öse und des Fangseils:

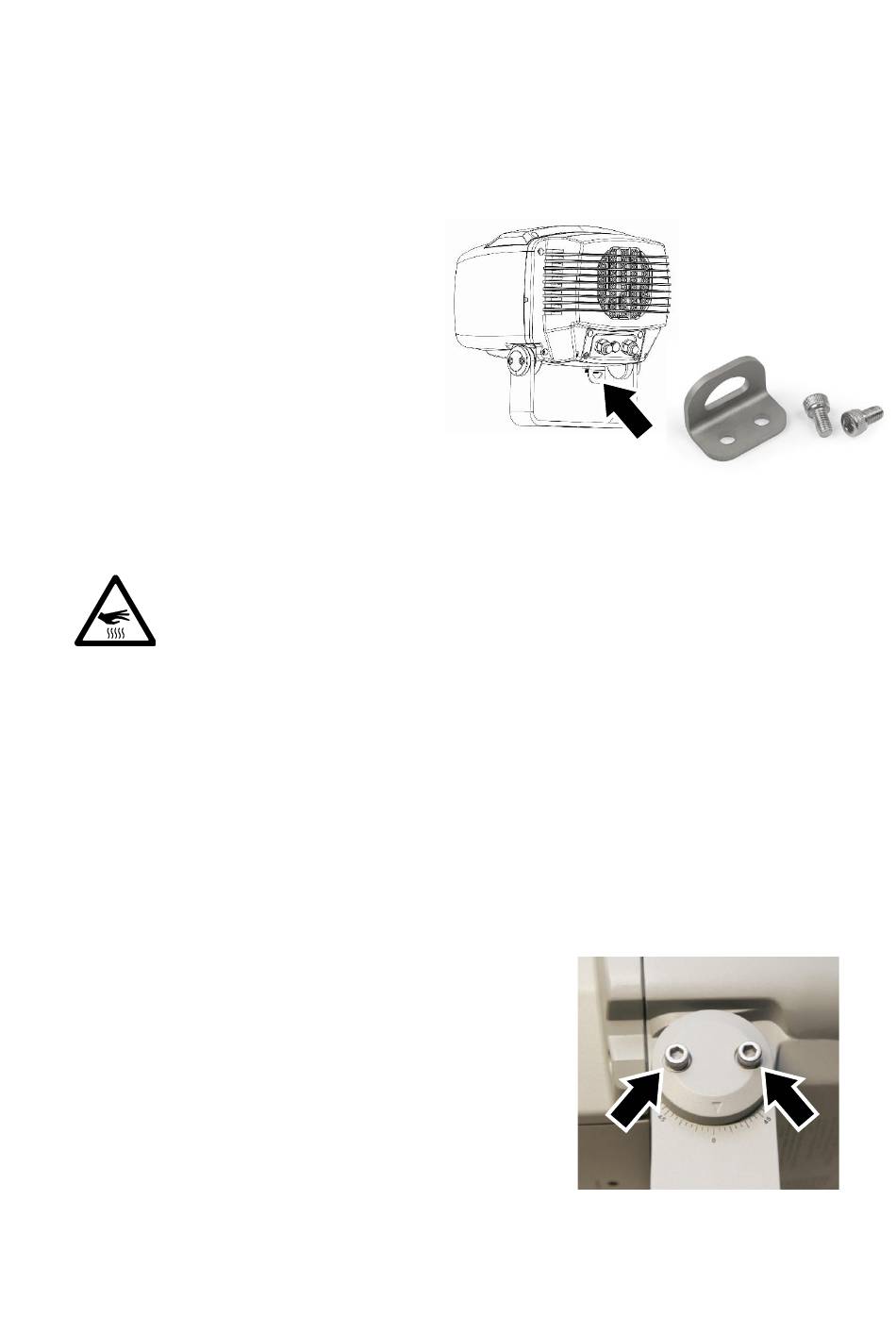

1. Siehe Abbildung rechts. Befestigen Sie die
Fangseil-Öse mit den mitgelieferten Torx-
Schrauben an der Unterseite des Geräts an
der gezeigten Stelle (siehe Pfeil).
2. Befestigen Sie ein Fangseil, das für das
Gewicht des Geräts zugelassen ist, an der
Fangseil-Öse und an einem sicheren
Verankerungspunkt, damit das Fangseil das
Gerät auffängt, wenn die primäre
Befestigungsmethode versagt. Entfernen
Sie so viel Lose wie möglich vom Fangseil
(z. B. durch mehrfaches Umschlingen des
Verankerungspunktes). Vergewissern Sie
sich, dass das Gerät bei einem Versagen der primären Befestigung nicht tief fallen kann, bevor
das Fangseil es auffängt.

Ausrichten des Scheinwerfers (Schwenken und Neigen)

Warnung! Das Gerät kann heiß werden. Tragen Sie hitzebeständige
Handschuhe, wenn Sie das Gerät ausrichten, während es eingeschaltet ist
(oder vor kurzem war).
Die Ausrichtung des Geräts wird am besten nach dem Anschließen des Geräts an die
Stromversorgung und bei schwachen Lichtverhältnissen vorgenommen, damit die Projektion des
Geräts deutlich sichtbar ist
Ausrichten des Geräts:
1. Beachten Sie die 70°-Grenze für die Montage des Geräts bei Nässe, wie im Abschnitt „Montage
des Geräts " auf Seite 51 beschrieben.
2. Wenn möglich, stellen Sie das Gerät so ein, dass ein Gobo mit einem scharf definierten Muster
projiziert wird.
3. Ziehen Sie hitzebeständige Handschuhe an.
4. Siehe „Verankerung an einer Oberfläche oder Struktur " auf Seite 52. Lösen Sie die Schrauben in
der mittleren Bohrung A und den gekrümmten Schlitzen C des Bügels des Geräts etwas, damit
Sie das Gerät drehen können.
5. Siehe Abbildung rechts. Lösen Sie die Inbusschrauben (Pfeil)
auf beiden Seiten des Bügels etwas, damit Sie das Gerät im
Bügel kippen können.
6. Schwenken und neigen Sie das Gerät, bis es richtig
ausgerichtet ist.
7. Verwenden Sie einen Drehmomentschlüssel und ziehen Sie
die Neigungseinstellschrauben auf beiden Seiten des Bügels
mit einem Drehmoment von 9 - 10 Nm an.
8. Siehe „Verankerung an einer Oberfläche oder Struktur " auf
Seite 52. Ziehen Sie am Bügel des Geräts die Schrauben in
der mittleren Bohrung A und den gebogenen Schlitzen C an
und montieren Sie Schrauben in den Bohrungen B. Prüfen Sie, ob das Gerät bei allen Wind- und
Wetterbedingungen sicher gehalten wird.
